Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

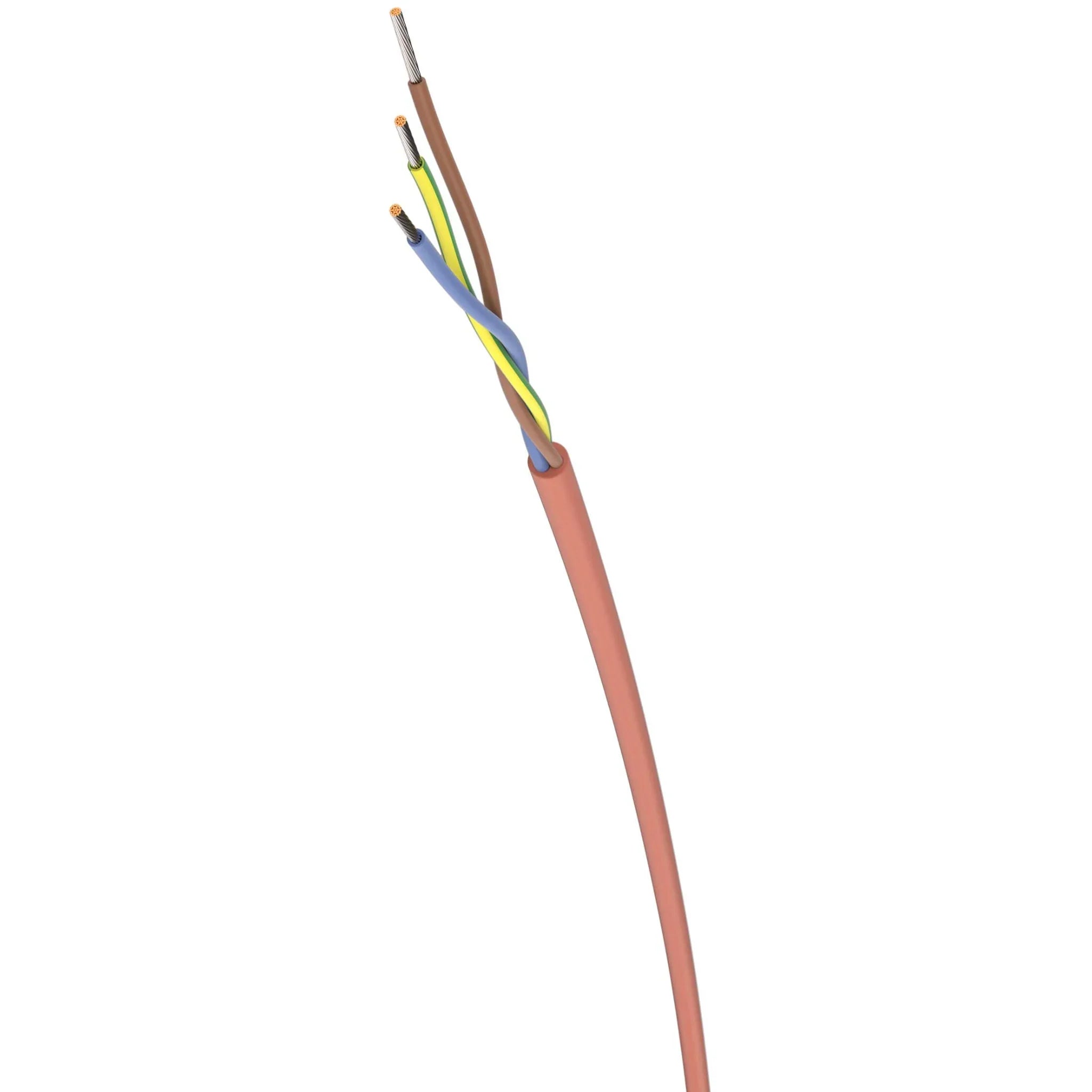

SiHF-JB Silikon-Schlauchleitung mit Schutzleiter bis 180 °C

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

SIHF-JB

Typ: Silikon-Schlauchleitung

Artikelnummer: SIHF-JB 3x0,75 S

€1,45 EUR

€1,45 EUR ~~€2,19 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (1000)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die Silikon-Schlauchleitung mit Schutzleiter: Die SiHF-JB wird dort eingesetzt, wo hohe Temperaturschwankungen herkömmliche PVC-isolierte Leitungen brüchig oder spröde machen – mit Isolation auf Silikon-Kautschukbasis für Betriebstemperaturen bis 180 °C.

Warum dieses Produkt

Bis 180 °C – Silikon-Kautschuk-Isolierung weit über PVC-Niveau
Mit Schutzleiter – Ausführung JB inklusive grün/gelber Ader
Chemisch beständig – resistent gegen pflanzliche und tierische Fette, viele Öle und verdünnte Säuren sowie Zersetzung durch Alkohole, Weichmacher, Laugen und Salzlösungen
Klimafest – tropenfest und beständig gegen Sauerstoff und Ozon
Sicherheitsplus im Brandfall – bei Brand entsteht eine isolierende Schicht um die blanken Drähte
Breites Spektrum – 3 bis 5 Adern, 0,5 bis 50 mm²

Technische Daten

Merkmal	Spezifikation
Typ	SiHF-JB
Isolierung	Silikon-Kautschuk
Max. Betriebstemperatur	180 °C
Schutzleiter	ja (Ausführung JB)
Aderanzahl	3, 4, 5
Querschnitte	0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm²
Gebinde (VPE)	Ring 50 m, Ring 100 m, Trommel 500 m, 1 m, 500 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Anlagen- und Gerätebauer in Hitzebereichen: Wärmegeräte, Leuchten, Öfen, Sauna- und Heiztechnik.

Lieferumfang & Verpackung

Als Ring 50/100 m, Trommel 500 m oder Meterware je Variantenauswahl.

Technische Kabeldaten

Leiternennquerschnitt = 0,75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 3
Werkstoff der Aderisolation = Gummi
Spezifizierung Aderisolation = Gummi - Silikon-Kautschuk (SIR)
Mit Schutzleiter = ja
Spezifizierung Mantelmaterial = Gummi - Silikon-Kautschuk (SIR)
Kabelgeometrie = rund
Außendurchmesser ca. = 6,8 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 28 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 21 mm
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -60..180 °C
Nennspannung U0 = 300 V
Nennspannung U = 500 V
Gewicht = 64 kg/km
