Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

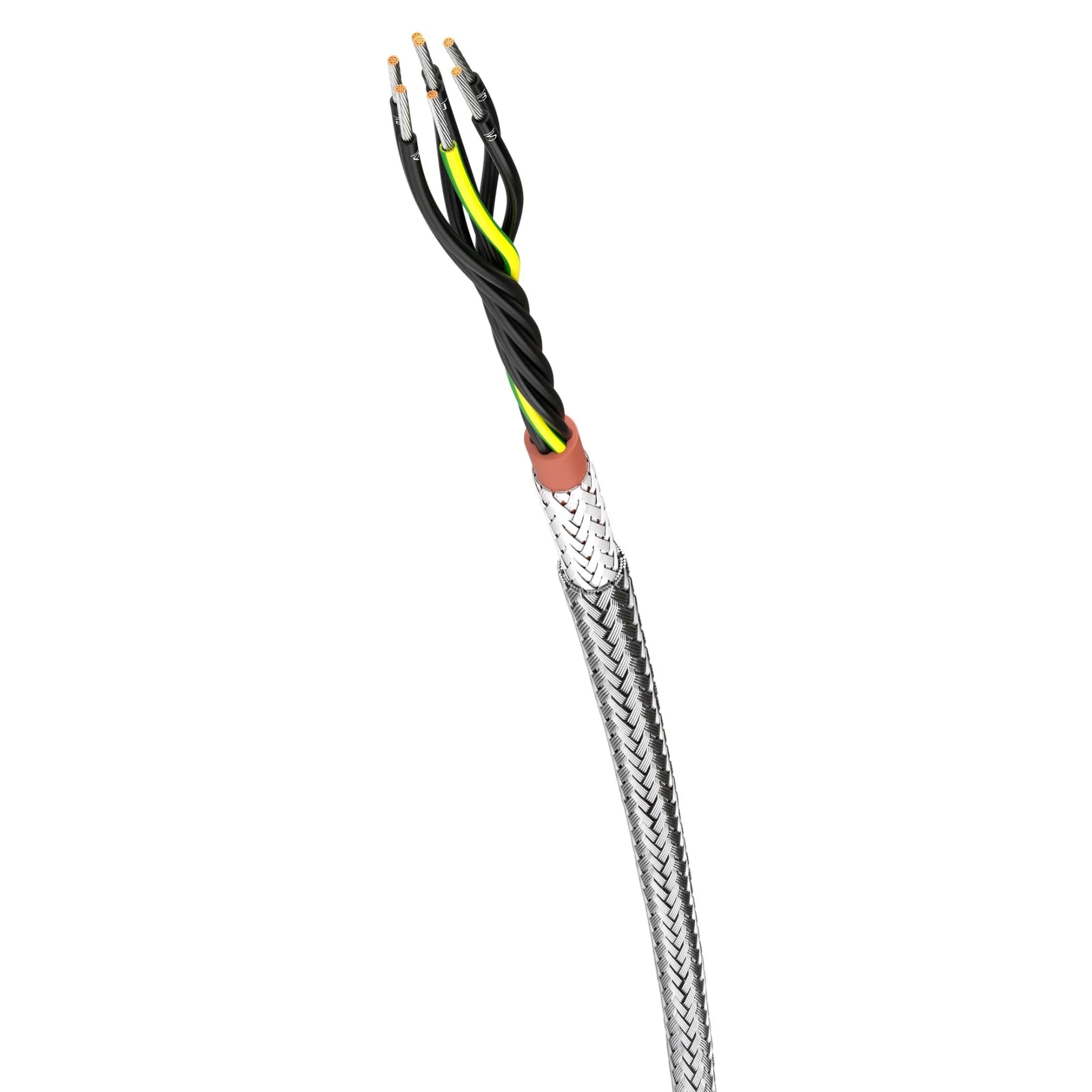

SiHF-GL-P-JZ geschirmte Silikon-Schlauchleitung, 7 bis 24 Adern

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

SIHF-GL-P-JZ

Typ: Silikon-Schlauchleitung

Artikelnummer: SIHF-GL-P-JZ 7x0,75 Ri.50

€492,95

€492,95 ~~€726,14~~

€9,86Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 02.11. – 06.11.

Kabelbeschreibung

Auf einen Blick

Die vieladrige geschirmte Silikonleitung: Die SiHF-GL-P-JZ verbindet Silikon-Temperaturfestigkeit mit Glasseidenband-Umwicklung und einem Geflecht aus verzinkten Stahldrähten – für störfreie Signal- und Impulsübertragung mit 7 bis 24 Adern.

Warum dieses Produkt

Für hohe Temperaturschwankungen – Silikon-Isolierung, einsetzbar auch bei niedrigen Temperaturen bis −60 °C
Mechanisch und elektrisch geschützt – Glasseidenband-Umwicklung plus Geflecht aus verzinkten Stahldrähten
Störfreie Übertragung – die Abschirmung stellt die störfreie Übertragung von Signalen bzw. Impulsen sicher
Vieladrig – 7, 12 oder 24 Adern mit 0,75 bis 6 mm²

Einsatzbereiche

Überall dort, wo Leitungsisolationen hohen Temperaturschwankungen ausgesetzt sind – besonders für den Einsatz in Kraftwerken, außerdem in Hütten-, Stahl- und Walzwerken, Gießereien, im Flugzeug- und Schiffsbau, in Zement-, Glas- und Keramikfabriken sowie in Scheinwerfern, Hochleistungsleuchten und Wärmegeräten aller Art.

Technische Daten

Merkmal	Spezifikation
Typ	SiHF-GL-P-JZ
Isolierung	Silikon
Bewehrung/Schirm	Glasseidenband-Umwicklung, Geflecht aus verzinkten Stahldrähten
Temperatureinsatz	auch bei niedrigen Temperaturen bis −60 °C
Aderanzahl	7, 12, 24
Querschnitte	0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm²
Gebinde (VPE)	Ring 50 m, Trommel 500 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Steuerverdrahtung in Kraftwerken und Schwerindustrie, wenn viele Adern, Störfestigkeit und Temperaturbeständigkeit zusammenkommen müssen.

Lieferumfang & Verpackung

Als Ring 50 m oder Trommel 500 m je Variantenauswahl.

Technische Kabeldaten

Leiternennquerschnitt = 0,75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 7
Spezifizierung Aderisolation = Gummi - Silikon-Kautschuk (SIR)
Ader-Kennzeichnung = Ziffern
Mit Schutzleiter = ja
Spezifizierung Mantelmaterial = Gummi - Silikon-Kautschuk (SIR)
Außendurchmesser ca. = 10,7 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 65 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 43 mm
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -60..180 °C
Nennspannung U0 = 300 V
Nennspannung U = 500 V
Gewicht = 177 kg/km
