Auf einen Blick

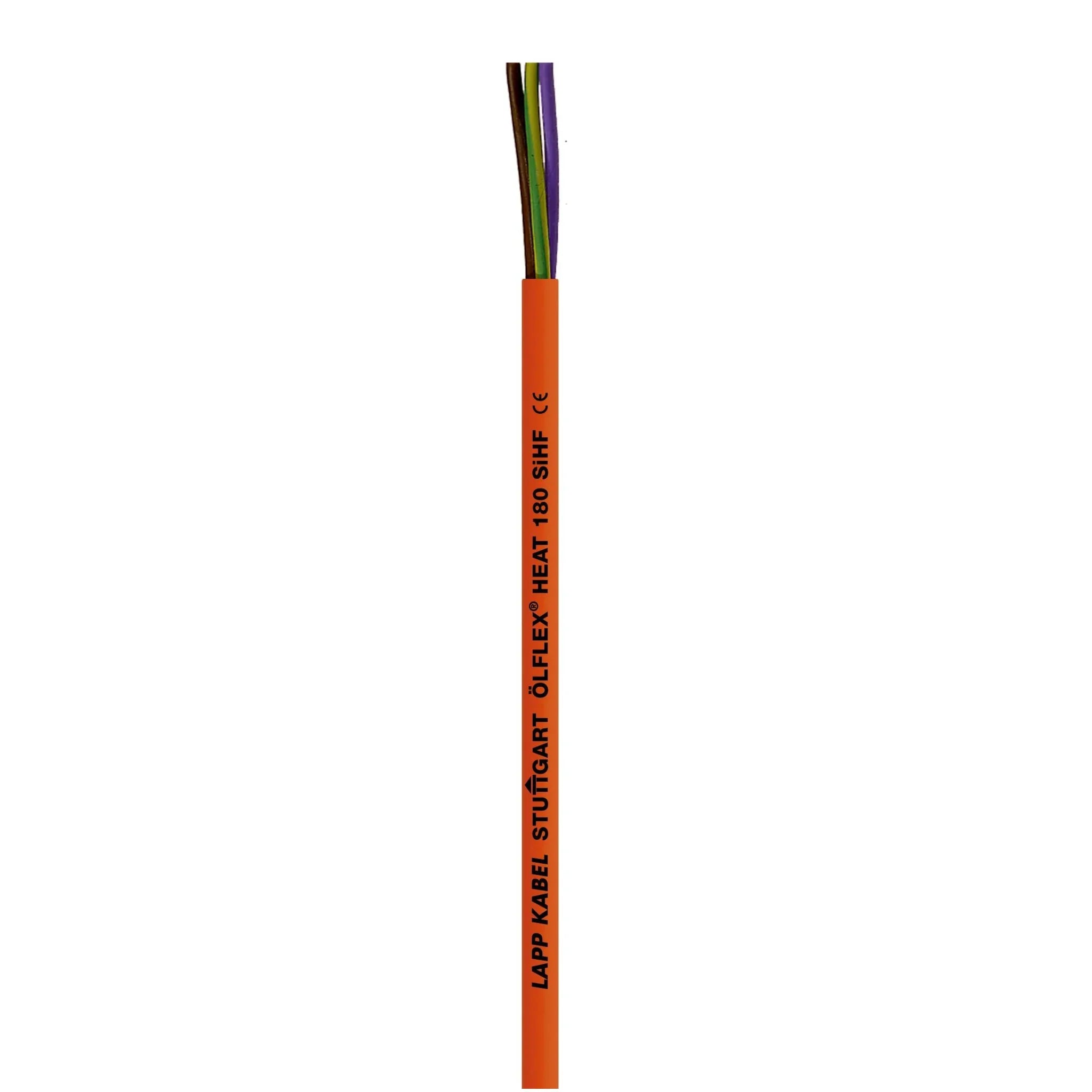

Die flexible Anschlussleitung für extreme Temperaturen: Die SiHF von Lapp – im Lapp-Programm unter ÖLFLEX HEAT geführt – ist eine Silikon-Schlauchleitung für den Temperaturbereich von −60 bis +180 °C bei Bemessungsspannung 300/500 V.

Warum dieses Produkt

• −60 bis +180 °C – Silikon-Isolierung bleibt auch bei extremer Kälte und Hitze funktionsfähig
• Flexibel – als bewegliche Anschlussleitung einsetzbar
• Farbcodierte Adern – Aderidentifizierung durch Farben
• 80 Varianten – 2 bis 7 Adern, 1 bis 16 mm² – vom Meter bis zur Trommel

Technische Daten

Merkmal	Spezifikation
Typ	SiHF
Hersteller	Lapp (Reihe ÖLFLEX HEAT)
Bemessungsspannung U₀/U	300/500 V
Isolierung	Silikon
Temperaturbereich	−60 °C bis +180 °C
Aderidentifizierung	Farben
Aufbauten	2x1 mm², 2x1,5 mm², 2x2,5 mm², 2x4 mm², 2x6 mm², 3x1 mm², 3x1,5 mm², 3x2,5 mm², 3x4 mm², 3x6 mm², 4x1 mm², 4x1,5 mm², 4x10 mm², 4x16 mm², 4x2,5 mm², 4x4 mm², 4x6 mm², 5x1 mm², 5x1,5 mm², 5x10 mm², 5x2,5 mm², 5x4 mm², 5x6 mm², 7x1 mm², 7x1,5 mm², 7x2,5 mm², 7x4 mm², 7x6 mm²
Gebinde (VPE)	1 m, 100 m, Trommel 500 m, 50 m, Ring 100 m, Ring 50 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Anlagenbauer und Instandhalter in thermisch anspruchsvollen Umgebungen – von Wärmetechnik bis Kältebereich.

Lieferumfang & Verpackung

Als Meterware, 50/100-m-Ring oder Trommel 500 m je Variantenauswahl.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = verzinnt
• AWG-Größe = 18
• Leiternennquerschnitt (AWG) = 18 kcmil
• Leiternennquerschnitt = 1 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilelement = ohne
• Verseilelement = sonstige
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = sonstige
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = nein
• Tragorgan = ohne
• Mantelmaterial = sonstige
• Spezifizierung Mantelmaterial = Gummi - Silikon-Kautschuk (SIR)
• Mantel-Farbe = sonstige
• Kabelgeometrie = rund
• Torsionsschutz = nein
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = ja
• Halogenfrei nach EN IEC 60754-2 = nein
• Halogenfrei nach EN IEC 60754-3 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Kältebeständig nach EN 60811-504+505+506 = ja
• Außendurchmesser ca. = 6,6 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 99 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 26,4 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -50..180 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -60..180 °C
• Nennspannung U0 = 300 V
• Nennspannung U = 500 V
• Gewicht = 66 kg/km
