Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

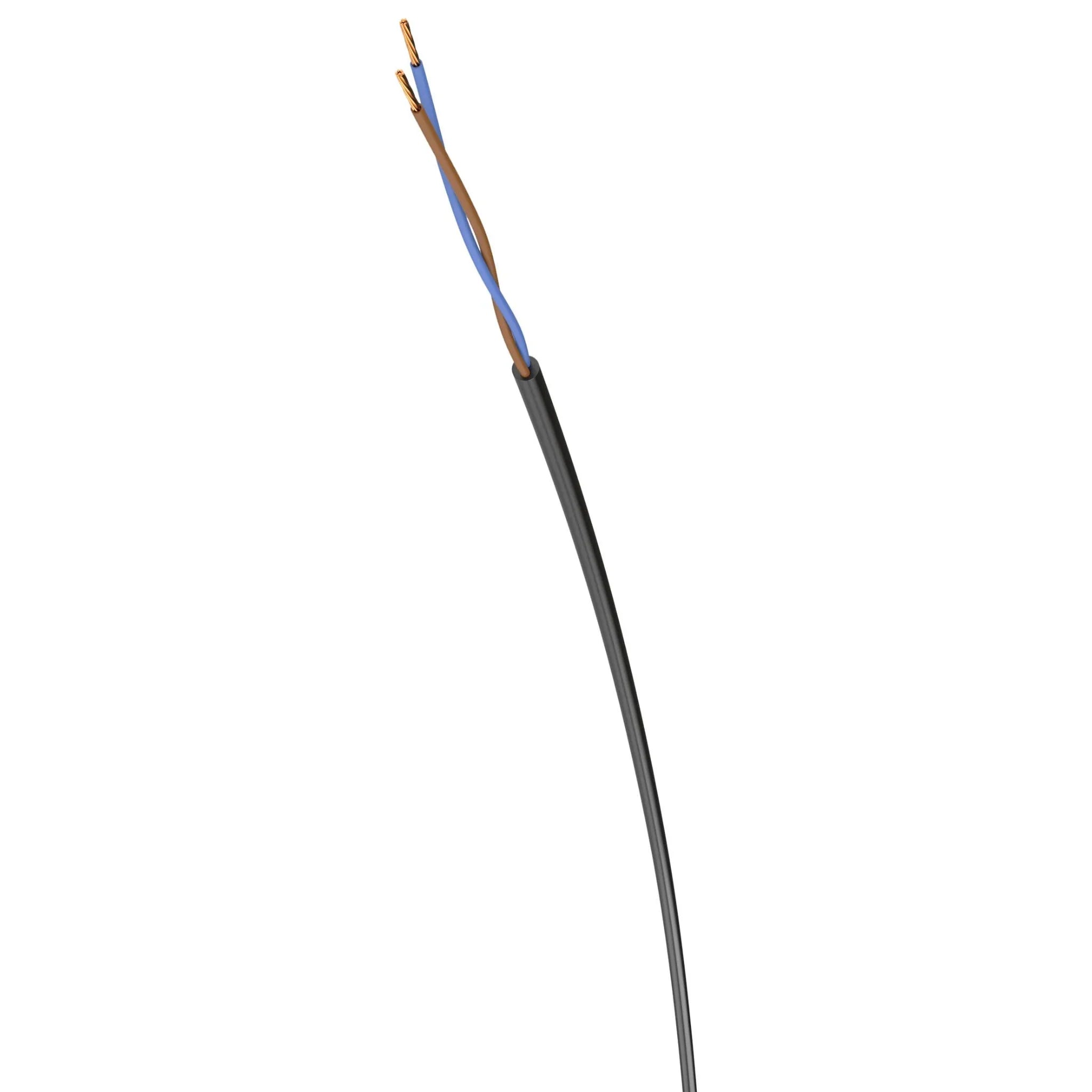

H03VV-F leichte PVC-Schlauchleitung 300/300 V für Leuchten und Kleingeräte

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H03VV-F

Typ: PVC-Schlauchleitung

Artikelnummer: H03VV-F 2x0,75 sw Ri.50

€26,39 EUR

€26,39 EUR ~~€29,18 EUR~~

€0,53m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (2050)

Aufbau: 2x0,75 mm²

2x0,75 mm² 3G0,75 mm² 4G0,75 mm²

Farbe: schwarz

schwarz weiß

VPE: Ring 50 m

Ring 50 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die leichte Anschlussleitung für Leuchten und Kleingeräte: Die H03VV-F nach VDE 0281 ist die klassische PVC-Schlauchleitung für den Anschluss leichter Elektrogeräte bei geringen mechanischen Beanspruchungen in trockenen Räumen.

Warum dieses Produkt

Normgerecht – leichte PVC-Schlauchleitung nach VDE 0281, 300/300 V
Flexibel – feindrähtige Ausführung (Kennbuchstabe F) für bewegliche Geräteanschlüsse
Vier Aufbauten – 2x0,5, 2x0,75, 3G0,75 und 4G0,75 mm² – mit „G“ = inklusive grün/gelbem Schutzleiter
Vier Farben – Schwarz, Weiß, Braun und Gold passend zur Leuchte
Praktisches Gebinde – als Ring mit 50 m

Einsatzbereiche

Für den Anschluss leichter Elektrogeräte bei geringen mechanischen Beanspruchungen in trockenen Räumen, z. B. Leuchten. Nicht zugelassen für Koch-, Heiz- oder Wärmegeräte. Max. Betriebstemperatur 70 °C.

Technische Daten

Merkmal	Spezifikation
Typ	H03VV-F
Norm	VDE 0281
Bemessungsspannung U₀/U	300/300 V
Isolierung/Mantel	PVC
Max. Betriebstemperatur	70 °C
Aufbauten	2x0,5 mm², 2x0,75 mm², 3G0,75 mm², 4G0,75 mm²
Farben	schwarz, weiß, braun, gold
Gebinde (VPE)	Ring 50 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

H = harmonisierte Leitung · 03 = 300/300 V · V = PVC-Isolierung · V = PVC-Mantel · F = feindrähtiger Leiter. Bei den Aufbauten steht „G“ für „mit grün/gelbem Schutzleiter“, „x“ für „ohne“.

Für wen ist dieses Produkt gemacht

Elektroinstallateure und Leuchtenbauer für Leuchtenanschlüsse und Zuleitungen von Kleingeräten im Innenbereich.

Lieferumfang & Verpackung

Lieferung als Ring mit 50 m in der gewählten Ausführung und Farbe.

Technische Kabeldaten

Leiternennquerschnitt = 0,75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 2
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Mit Schutzleiter = nein
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Raucharm nach EN IEC 61034-2 = nein
Ölbeständig nach EN IEC 60811-404 = nein
Außendurchmesser ca. = 5,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 41 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 41 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..70 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
Nennspannung U0 = 300 V
Nennspannung U = 300 V
Gewicht = 49 kg/km
