Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

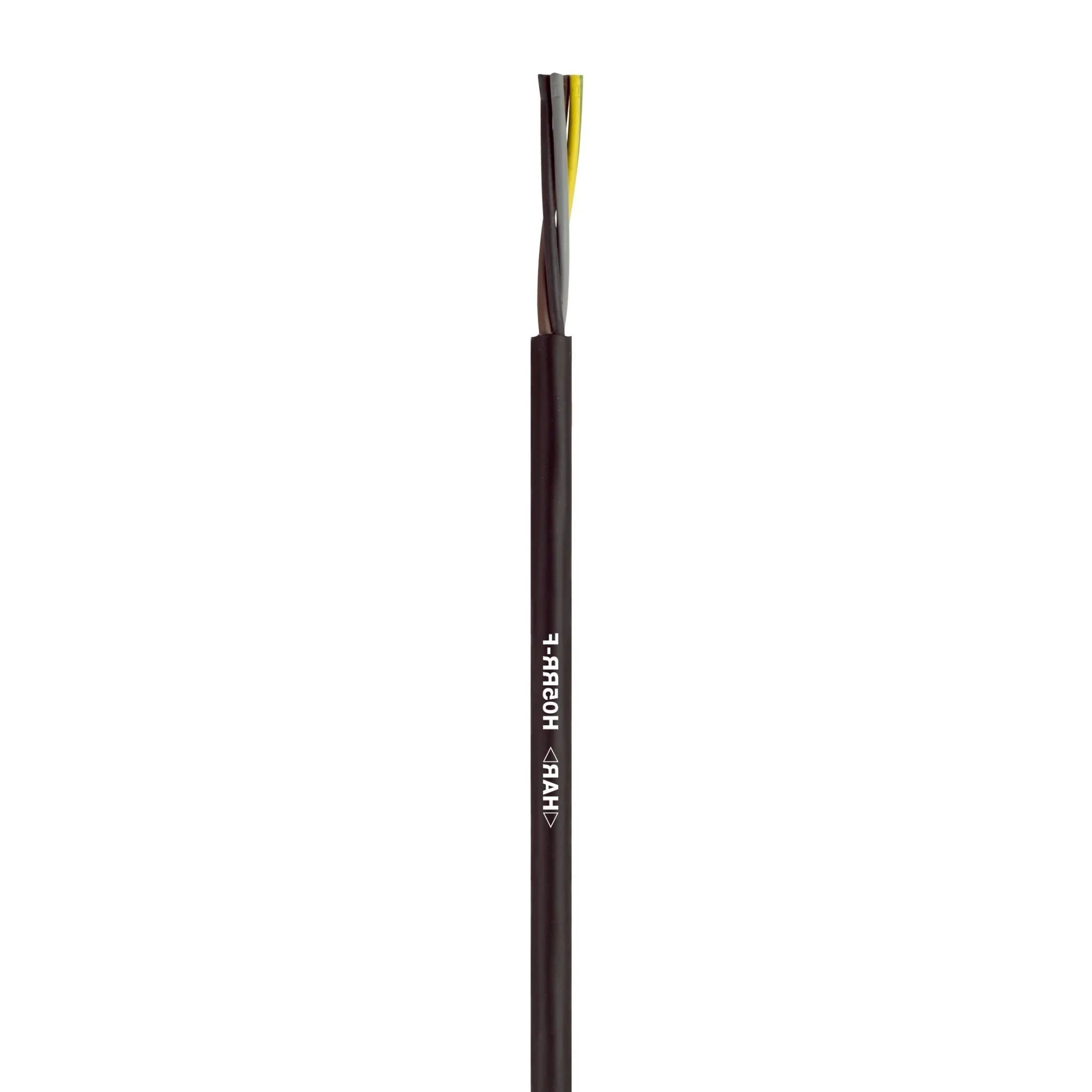

Lapp H05RR-F Gummischlauchleitung 300/500 V, 2 bis 5 Adern

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Lapp Kabel&Leitung

H05RR-F

Typ: Gummischlauchleitung

Artikelnummer: 1600203

EAN: 4044773092547

€1,00 EUR

€1,00 EUR ~~€1,59 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (950)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die robuste Gummischlauchleitung für Baustelle und Werkstatt: Die H05RR-F von Lapp ist eine flexible, HAR-zertifizierte Anschlussleitung mit Gummi-Isolierung für Bemessungsspannung 300/500 V.

Warum dieses Produkt

HAR-zertifiziert – harmonisierte Anschlussleitung mit unabhängigem Zertifizierungszeichen
Gummi statt PVC – Isolierung und Mantel aus Gummi (Kennbuchstaben R/R)
Flexibel – feindrähtiger Aufbau für bewegliche Geräteanschlüsse
Farbcodierte Adern – Aderidentifizierung durch Farben
52 Varianten – 2 bis 5 Adern, 0,75 bis 2,5 mm² – vom Meter bis zum 1000-m-Gebinde

Technische Daten

Merkmal	Spezifikation
Typ	H05RR-F
Hersteller	Lapp
Zertifizierung	HAR
Bemessungsspannung U₀/U	300/500 V
Isolierung/Mantel	Gummi
Aderidentifizierung	Farben
Aderanzahl	2, 3, 4, 5
Querschnitte	0,75 mm², 1 mm², 1,5 mm², 2,5 mm²
Gebinde (VPE)	1 m, Ring 100 m, Trommel 500 m, 1000 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

H = harmonisierte Leitung · 05 = 300/500 V · R = Gummi-Isolierung · R = Gummi-Mantel · F = feindrähtiger Leiter.

Für wen ist dieses Produkt gemacht

Handwerk und Industrie für den Anschluss mobiler Geräte, in Werkstatt und auf der Baustelle.

Lieferumfang & Verpackung

Als Meterware, Ring 100 m, Trommel 500 m oder 1000-m-Gebinde in der gewählten Ausführung.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = blank
AWG-Größe = 20
Leiternennquerschnitt = 0,75 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Ader-Zahl = 2
Schirm über Verseilelement = ohne
Verseilelement = nein
Schirm über Verseilung = ohne
Werkstoff der Aderisolation = Gummi
Spezifizierung Aderisolation = sonstige
Aderkennzeichnung nach HD 308 S2 = ja
Ader-Kennzeichnung = Farbe
Mit Schutzleiter = nein
Tragorgan = ohne
Mantelmaterial = Gummi
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Torsionsschutz = nein
Flammwidrig nach IEC 60332-1-2 = nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
Raucharm nach EN IEC 61034-2 = nein
Halogenfrei nach EN IEC 60754-1 = nein
Halogenfrei nach EN IEC 60754-2 = nein
Halogenfrei nach EN IEC 60754-3 = nein
Brandverhalten nach EN 13501-6: Klasse = Eca
Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
Ölbeständig nach EN IEC 60811-404 = nein
Kältebeständig nach EN 60811-504+505+506 = ja
Außendurchmesser ca. = 7,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 26,8 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 20,1 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -25..60 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..60 °C
Nennspannung U0 = 300 V
Nennspannung U = 500 V
Gewicht = 61 kg/km
