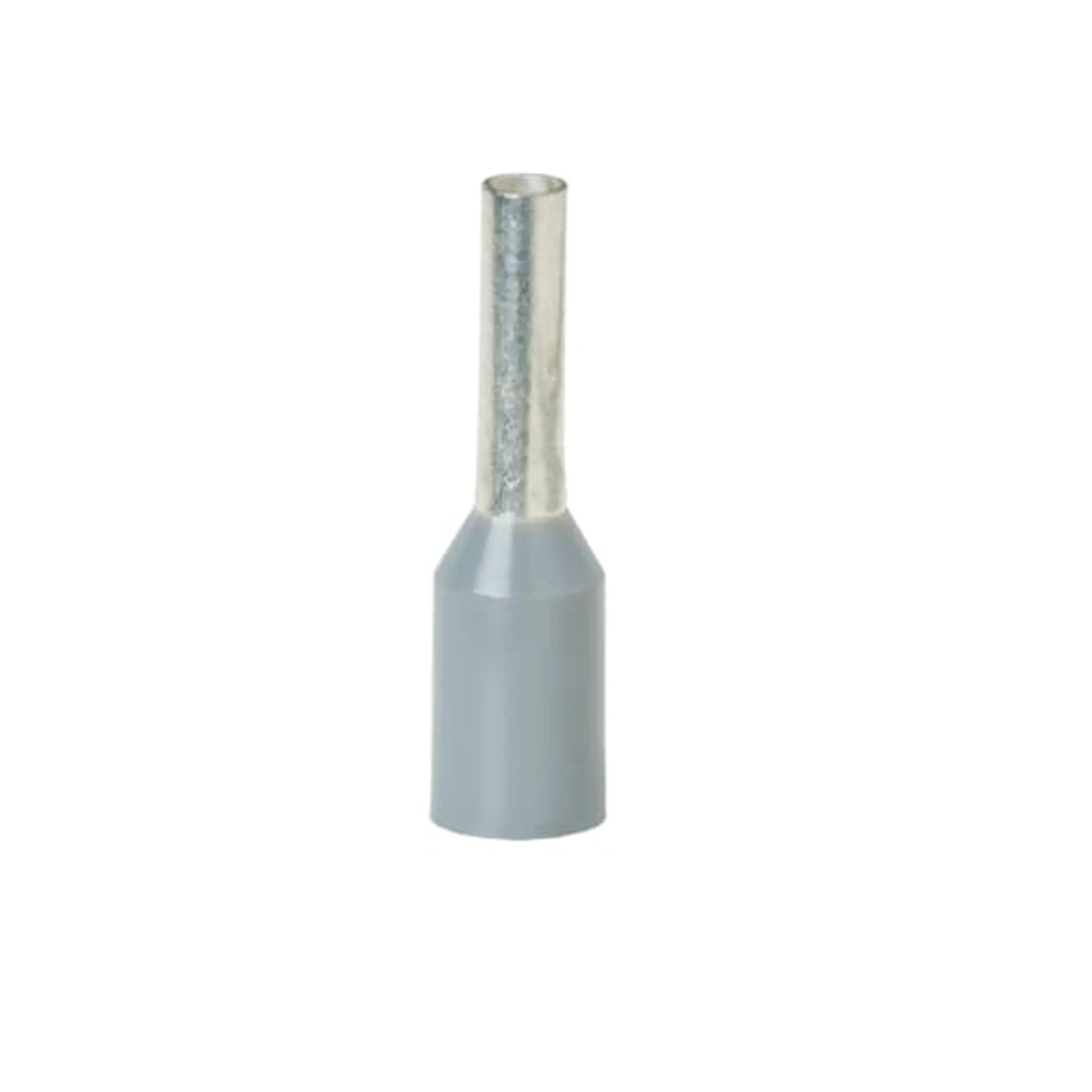

Aderendhülse isoliert mit DIN-Farbcode, 0,75 mm²

Eine Aderendhülse fasst die Einzeldrähte einer feindrähtigen Ader zusammen, bevor sie in die Klemme geht. Das verhindert aufspleißende Litzen, sorgt für einen definierten Kontaktdruck und macht die Klemmstelle wartungsarm. Der Isolierkragen aus Polypropylen führt die Ader sauber in die Hülse und schützt den Übergang von der Leitungsisolierung zum blanken Leiter.

Nutzen

• Hülse aus Kupfer, galvanisch verzinnt: geringer Übergangswiderstand und Korrosionsschutz an der Kontaktstelle.
• Isolierkragen im DIN-Farbcode, dadurch lässt sich der verarbeitete Querschnitt auch Jahre später auf einen Blick zuordnen.
• Ausführung ohne Kennzeichnungsfahne und damit schlank genug für dicht belegte Klemmenleisten und enge Verdrahtungskanäle.
• Lose Schüttware statt Bandware, passend für die übliche Handcrimpzange mit Vierkant- oder Trapezpressung.

Anwendung

Der klassische Einsatzort ist die Schaltschrank- und Verteilerverdrahtung: überall dort, wo feindrähtige Leitungen auf Reihenklemmen, Schütze oder Schutzschalter aufgelegt werden und die Klemme keine blanke Litze aufnehmen darf. Isolieren Sie die Ader genau auf Hülsenlänge ab, verdrillen Sie die Litze nicht und schieben Sie sie bis zum Anschlag in den Kragen ein, bevor Sie verpressen. Achten Sie bei der Auswahl auf den Außendurchmesser der verpressten Hülse: Bei Reihenklemmen mit engem Klemmschacht entscheidet dieses Maß darüber, ob die Ader überhaupt hineinpasst. Das Pressprofil der Zange muss zum Querschnitt passen, sonst wird die Hülse entweder gequetscht oder nicht ausreichend verdichtet.

Lieferumfang

Sie erhalten Aderendhülsen in der Ausführung der gewählten Variante als lose Ware in der Packung. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,75 mm²
• Isoliert = nein
• Werkstoff der Isolation = Polypropylen (PP)
• Farbe = grau
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 18
