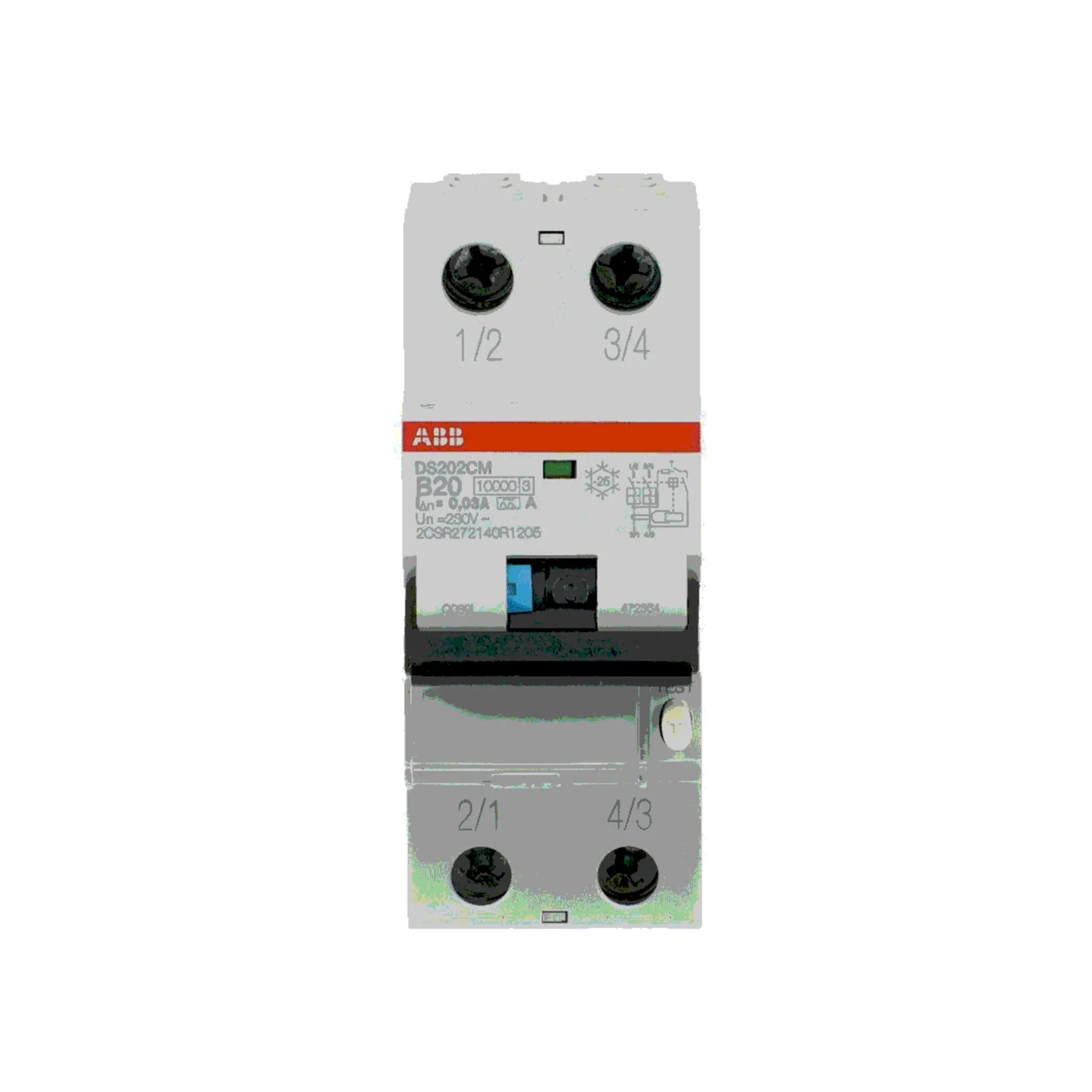

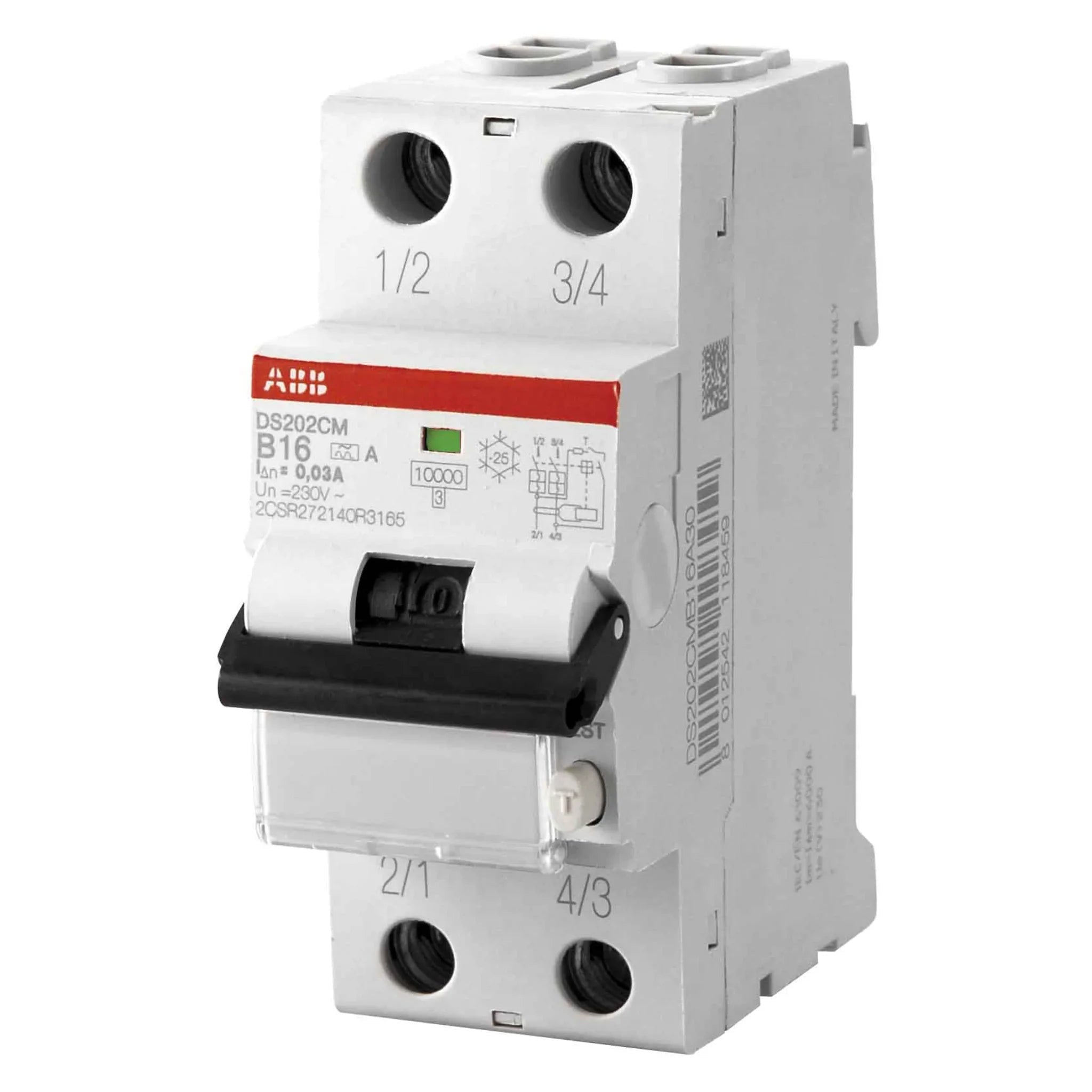

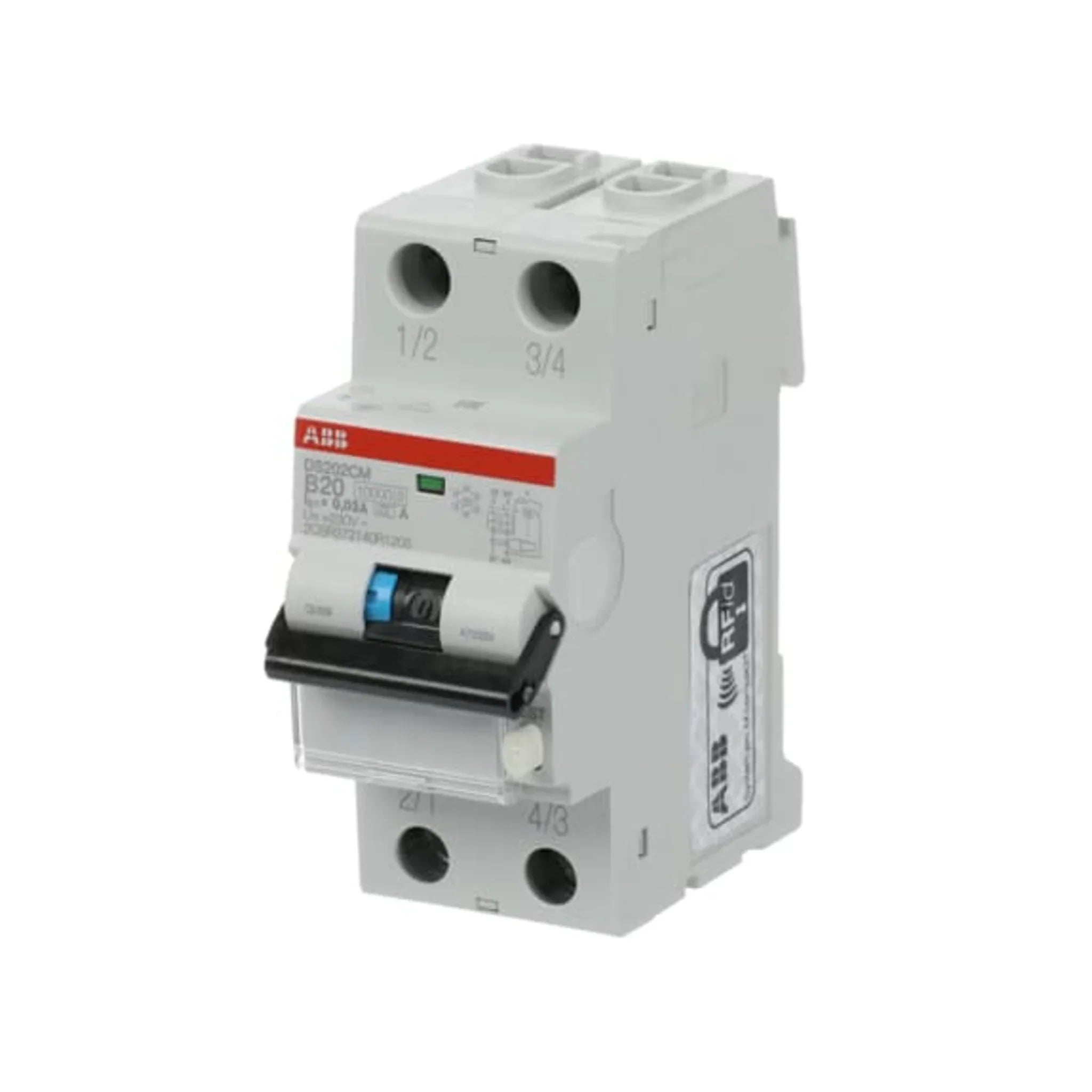

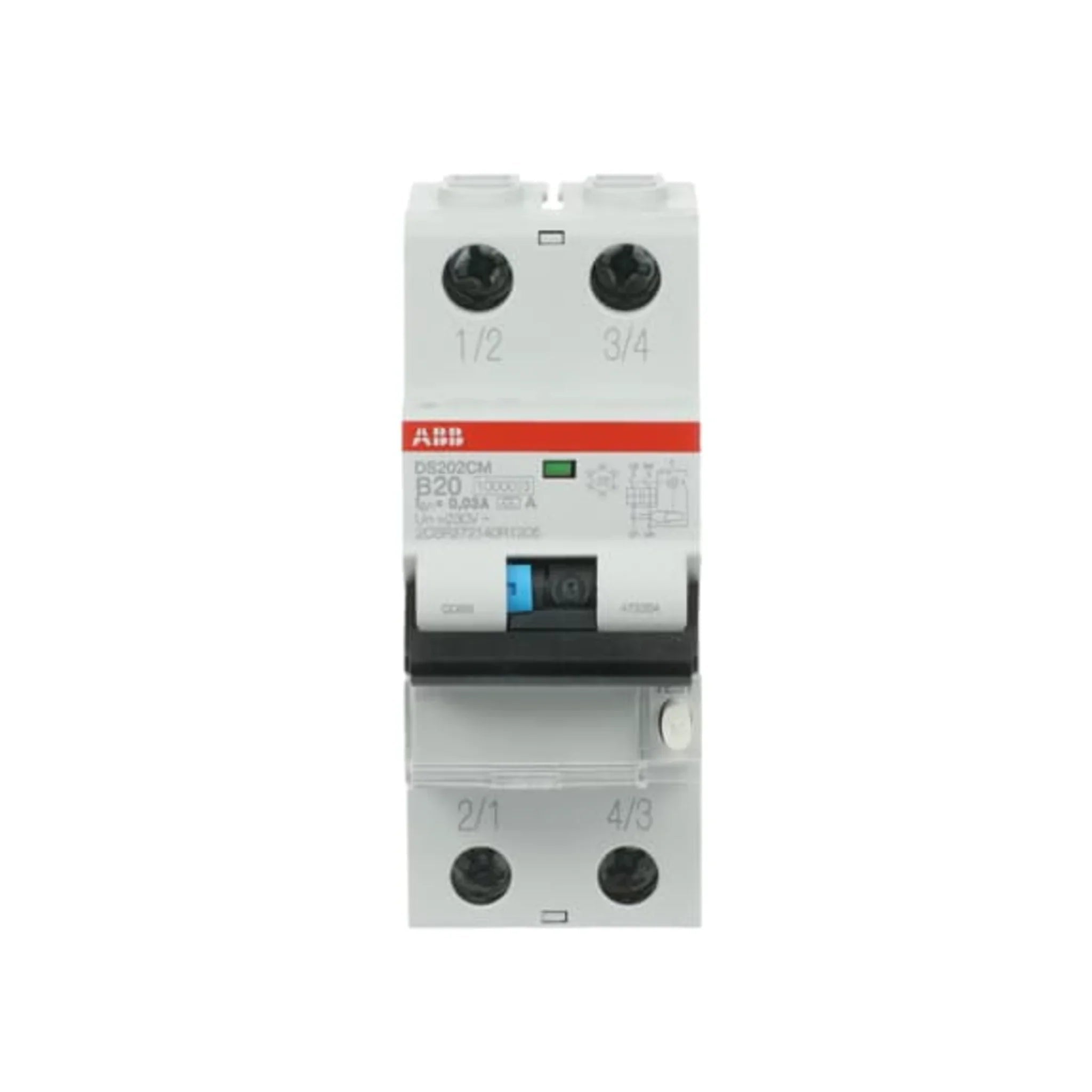

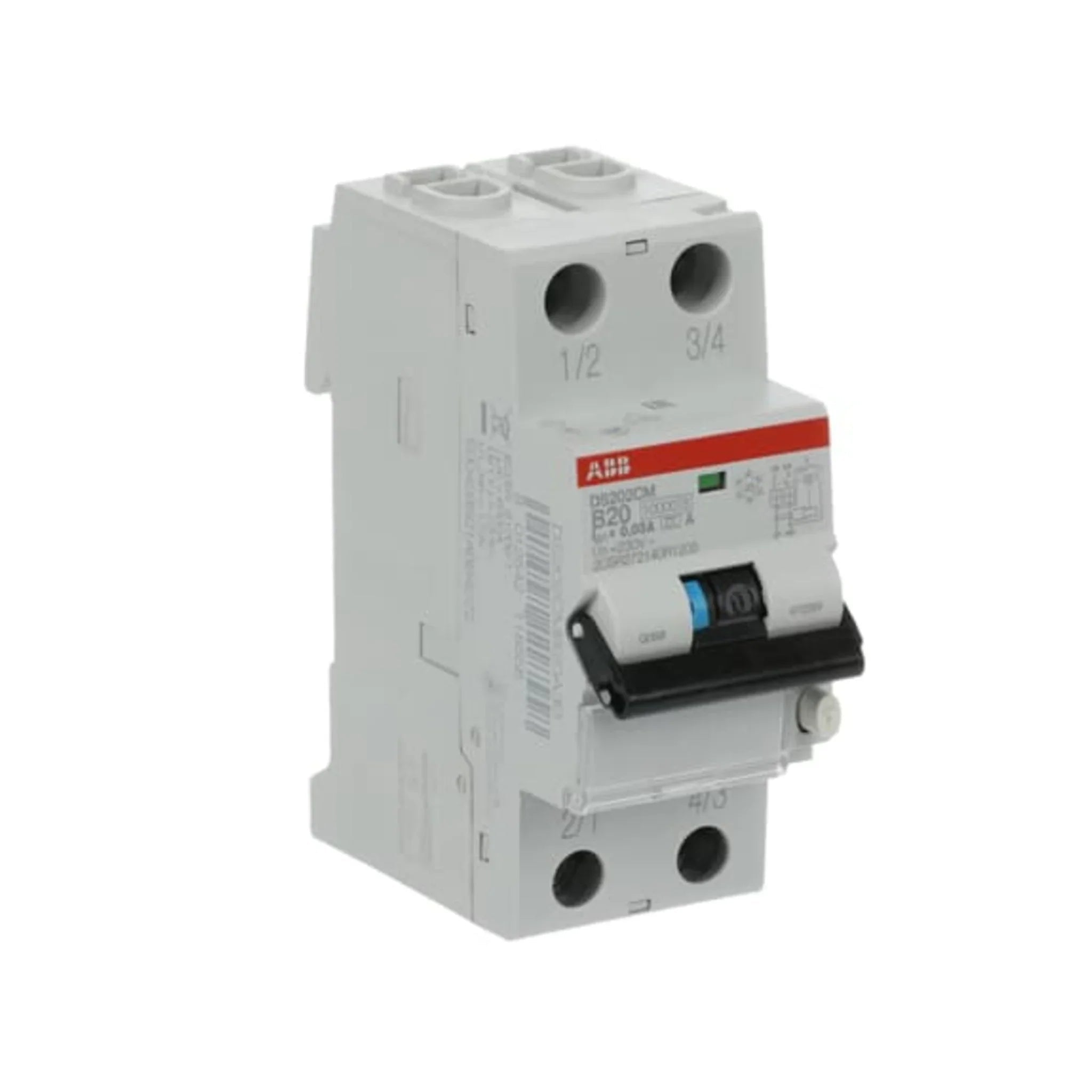

FI/LS-Schalter DS202C M 2P Typ A 10 kA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202C fit für den weltweiten Einsatz. Für Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schutzkontaktstecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA. RCBO DS202C MA Typ A ist 2-polig geschützt (LS), 2-polig schaltend. Typ A AP-R: Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 2
• Bemessungsspannung = 240 V
• Bemessungsisolationsspannung Ui = 500 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 20 A
• Bemessungsfehlerstrom = 0,02999999 A
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Bemessungsabschaltvermögen nach EN 61009 = 10 kA
• Bemessungsabschaltvermögen nach IEC 60947-2 = 10 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 10 kA
• Abschaltcharakteristik = unverzögert
• Stoßstromfestigkeit = 0,25 kA
• Spannungsart = AC
• Frequenz = 50/60 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = ja
• Mit Verriegelungsvorrichtung = ja
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..55 °C
• Breite in Teilungseinheiten = 2
• Einbautiefe = 69 mm
• Fehlauslöseschutz = nein
• Schutzart (IP) = IP2X
• Anschließbarer Leiterquerschnitt eindrähtig = 25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1..25 mm²
