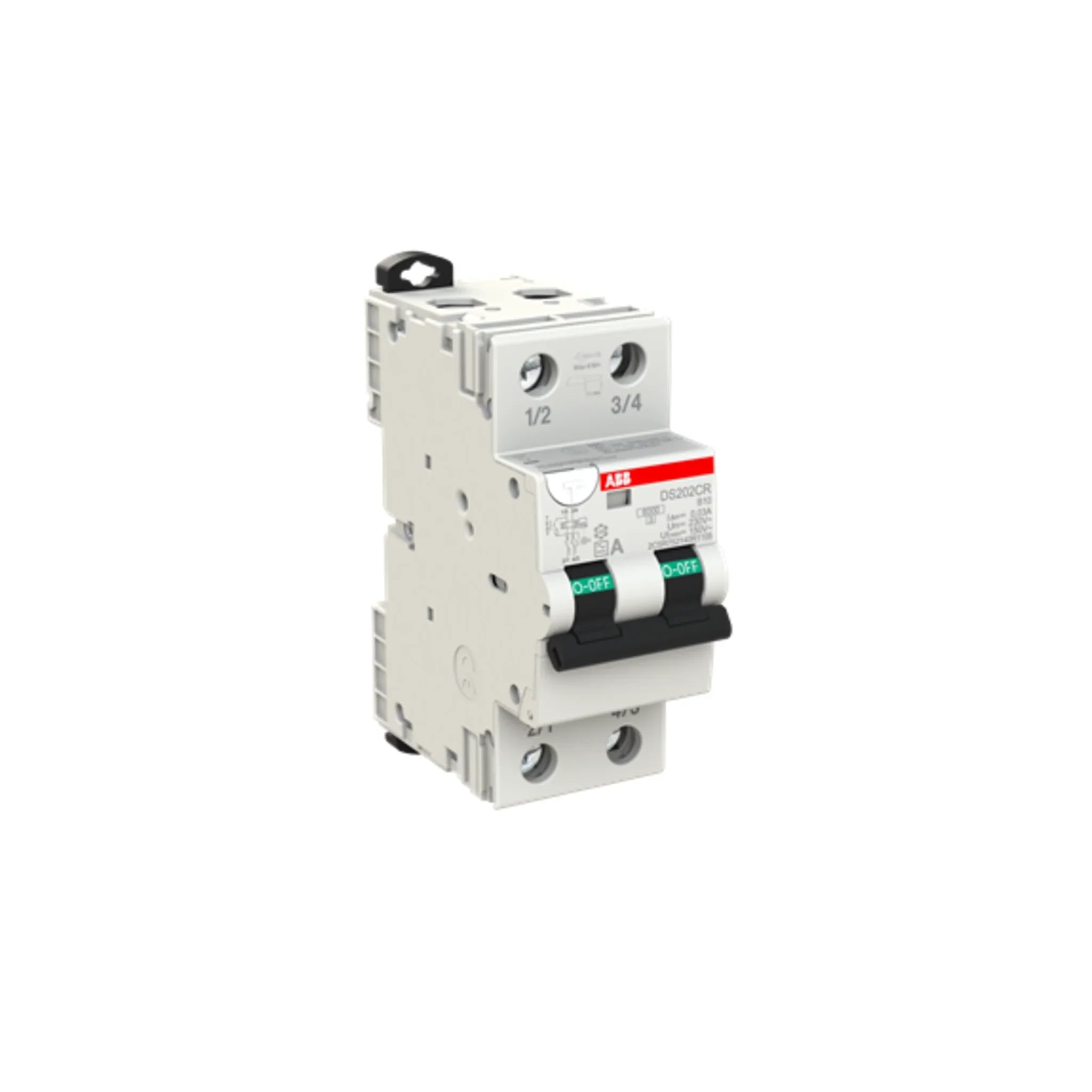

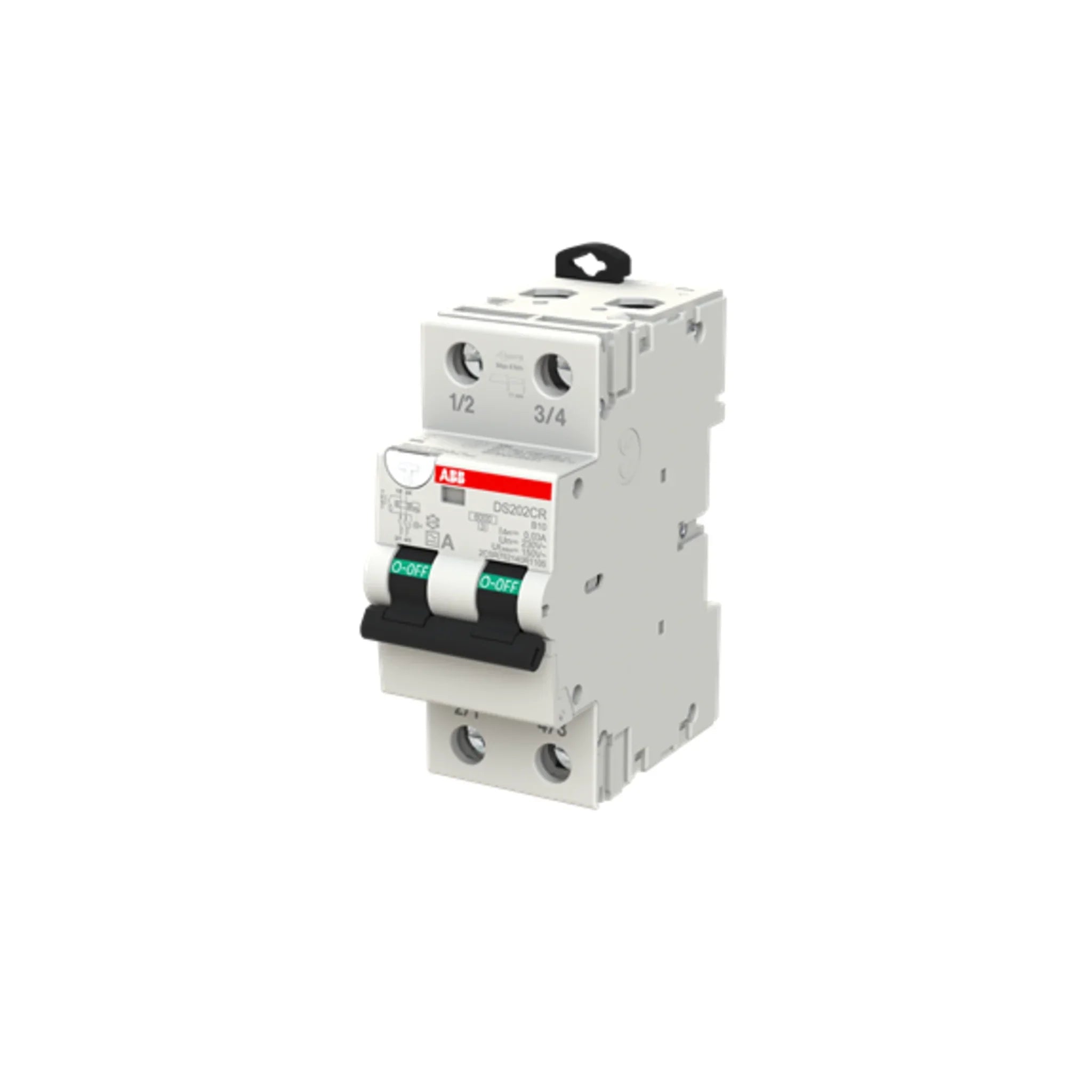

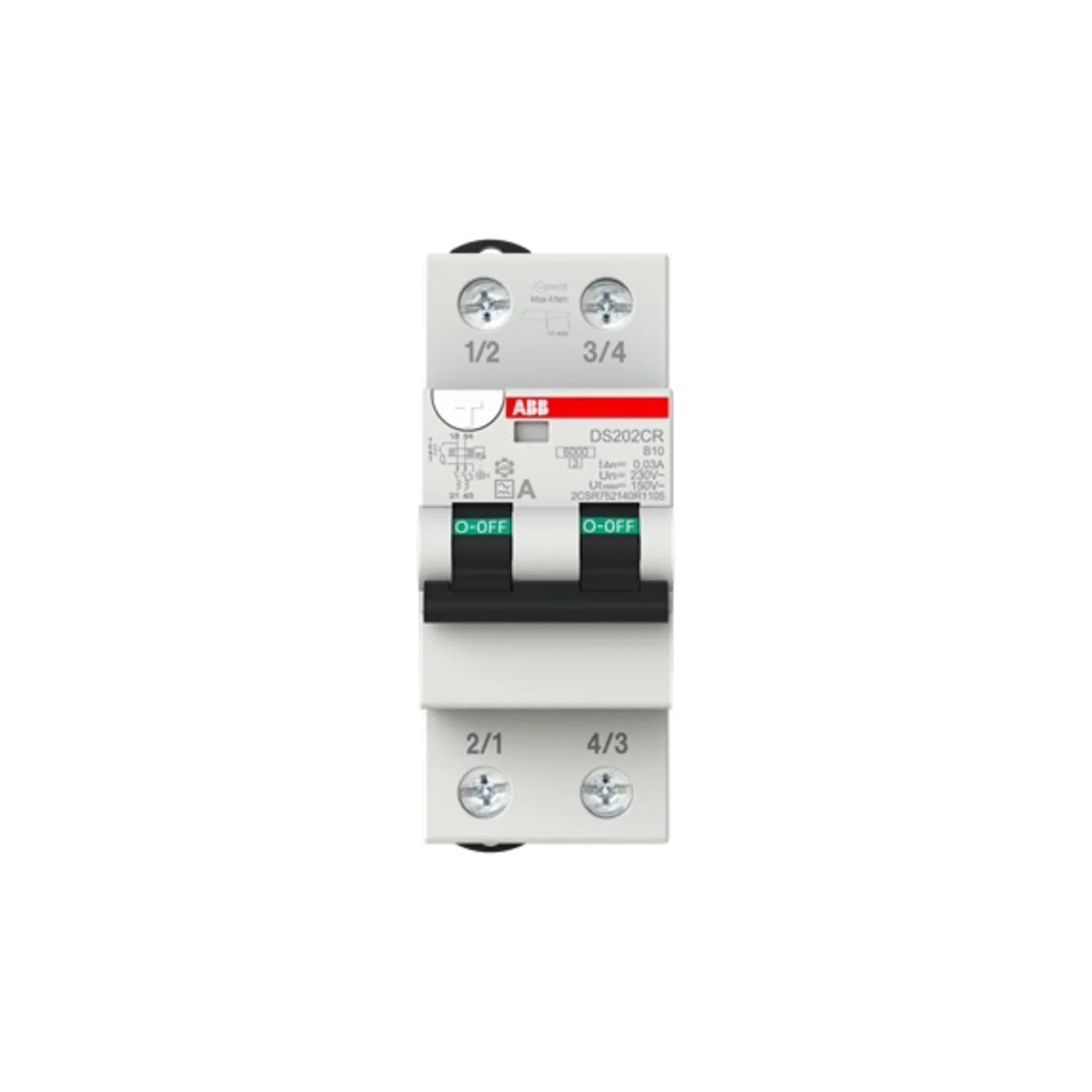

FI/LS-Schalter DS202C R 2P Typ A 6 kA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS202CR fit für den weltweiten Einsatz.
Für 50 Hz Netze mit 2 Phasen 230 V AC (ohne N-Leiter) oder mobile Verteiler über Schutzkontaktstecker (1P+N) versorgt, wie z.B.: Caravan-Anwendungen.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS202CR A Typ A ist 2-polig geschützt (LS), 2-polig schaltend.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 2
• Bemessungsspannung = 230 V
• Bemessungsisolationsspannung Ui = 440 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 10 A
• Bemessungsfehlerstrom = 0,03 A
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 3,28 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsabschaltvermögen nach IEC 60947-2 = 10 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Stoßstromfestigkeit = 0,25 kA
• Spannungsart = AC
• Frequenz = 50 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = ja
• Mit Verriegelungsvorrichtung = nein
• Überspannungskategorie = 3
• Verschmutzungsgrad = 3
• Umgebungstemperatur während des Betriebs = -25..55 °C
• Breite in Teilungseinheiten = 2
• Einbautiefe = 72 mm
• Fehlauslöseschutz = nein
• Schutzart (IP) = IP20
• Anschließbarer Leiterquerschnitt eindrähtig = 1..35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1..25 mm²
