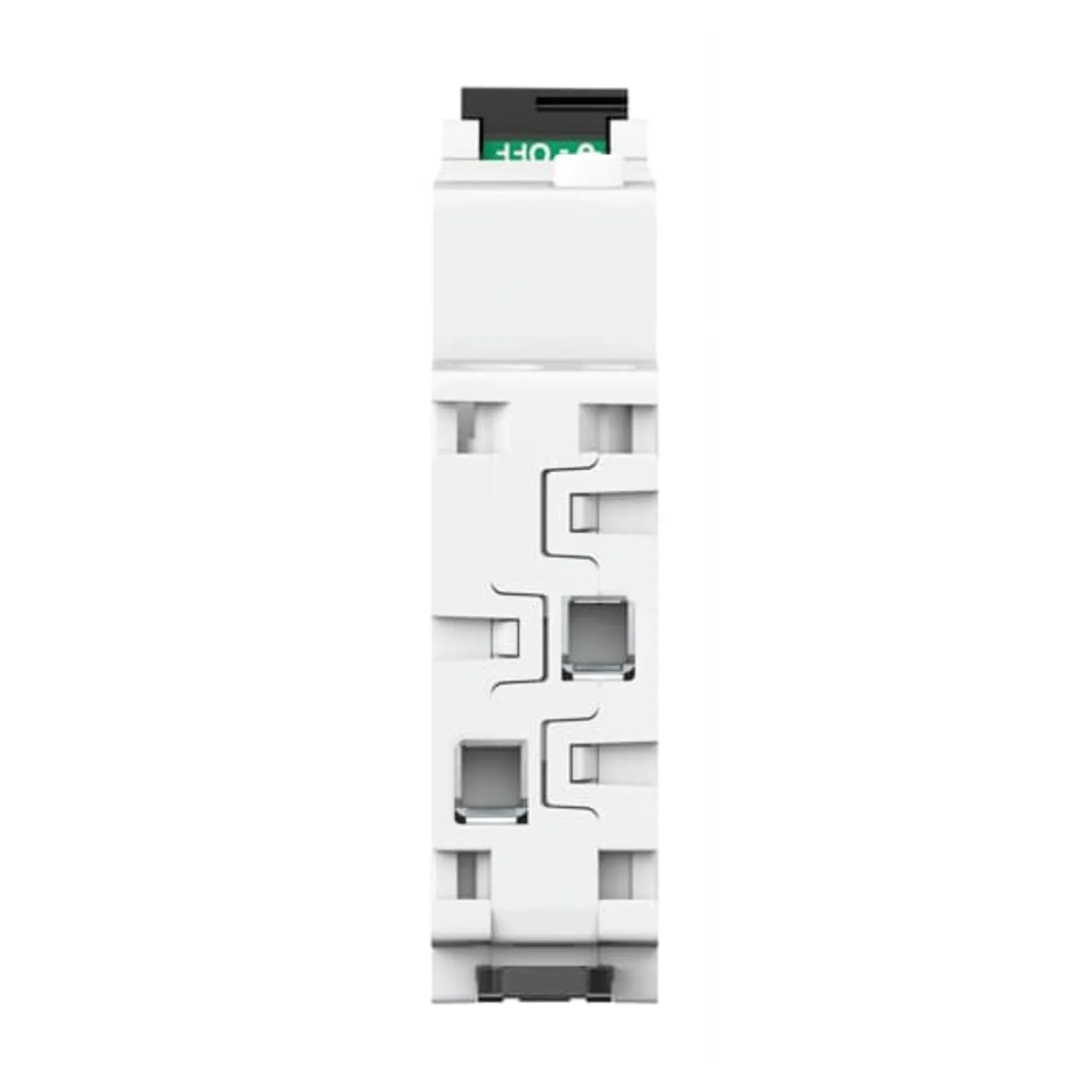

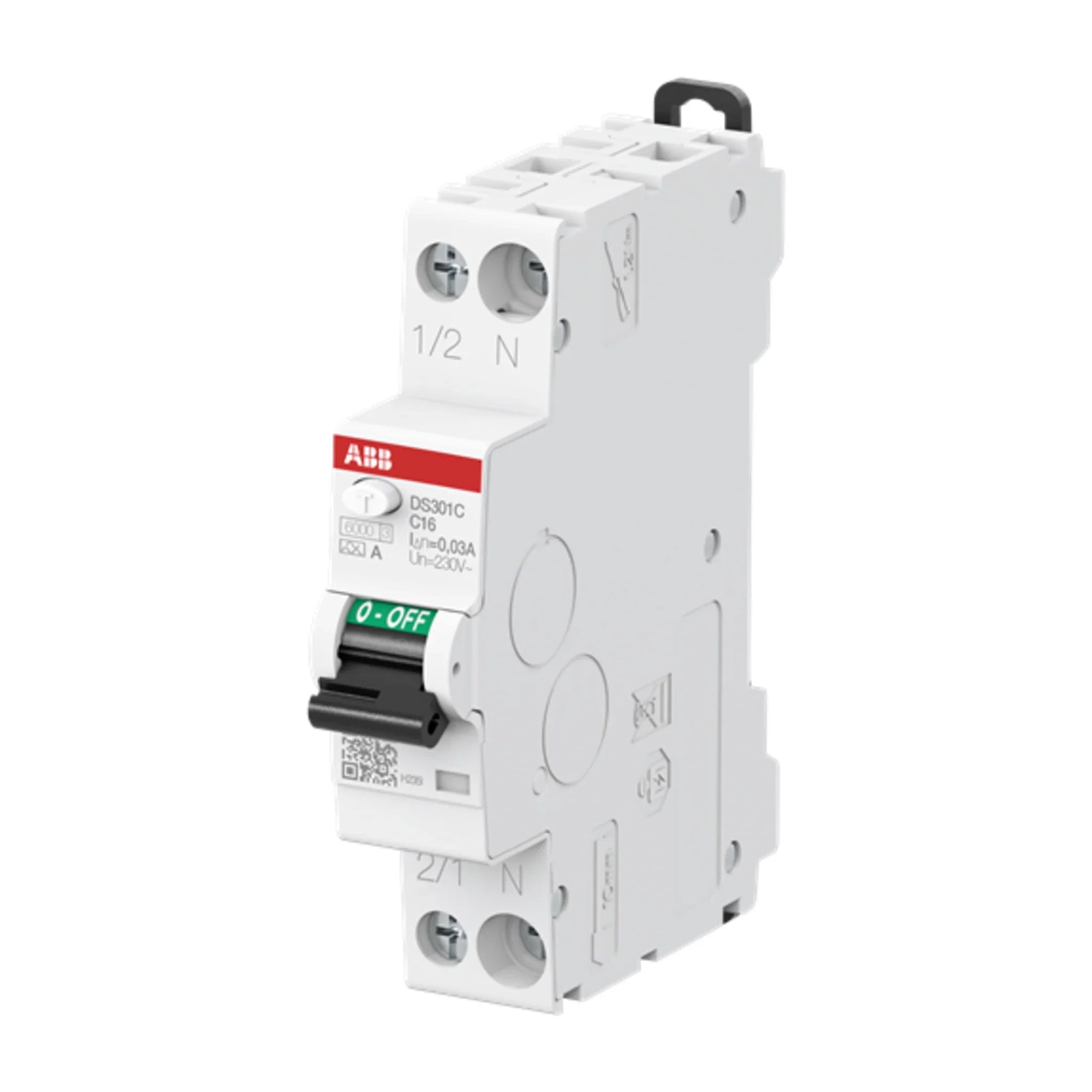

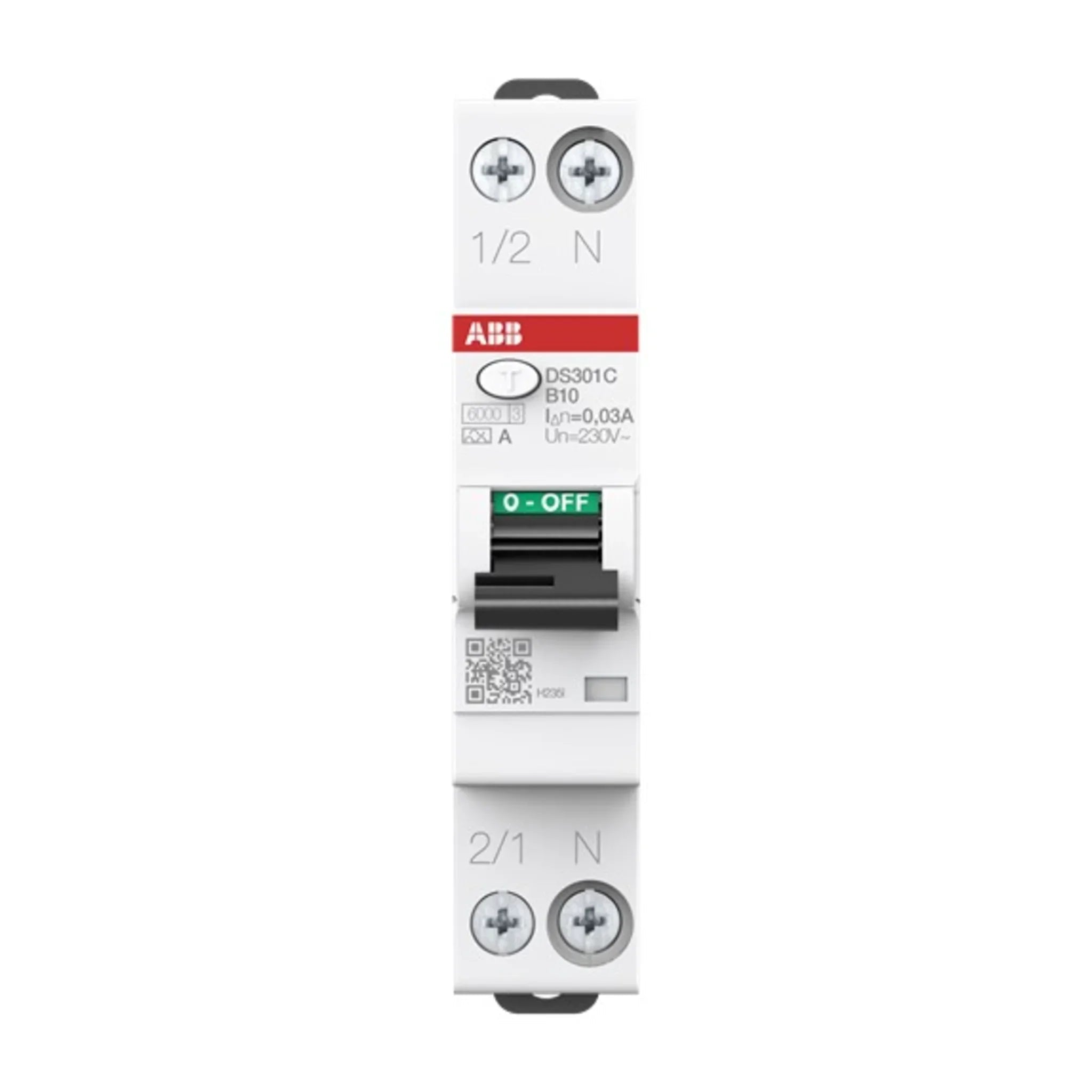

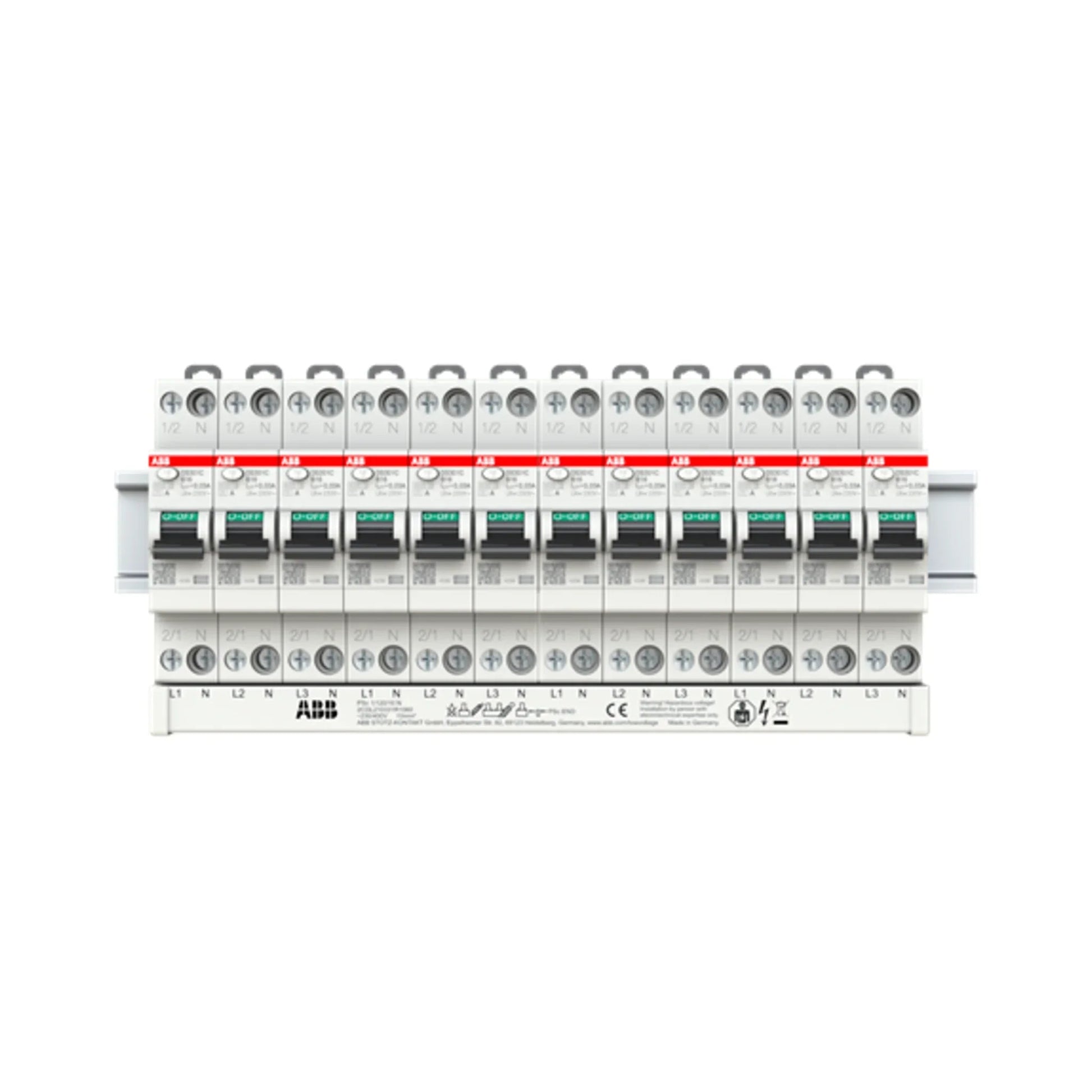

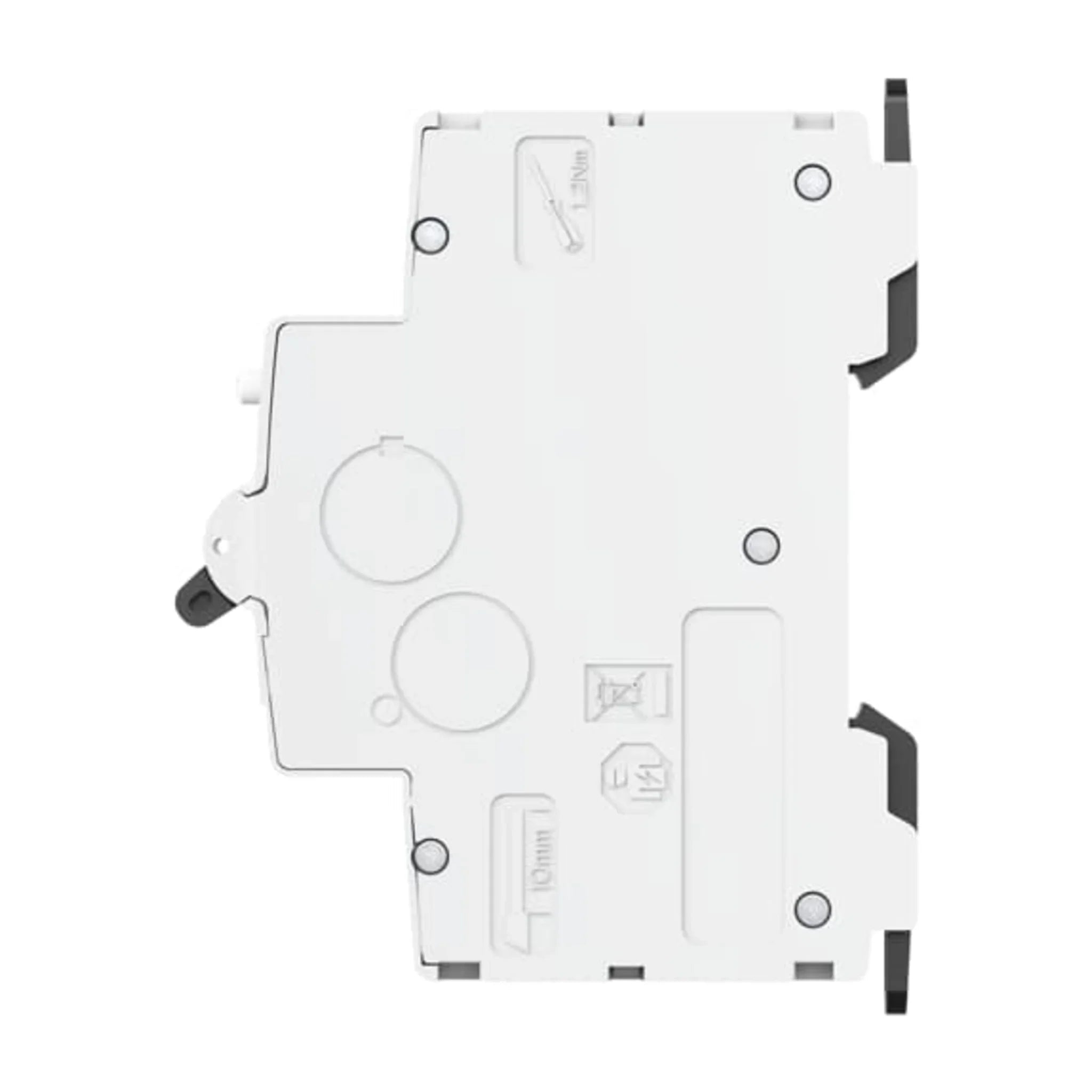

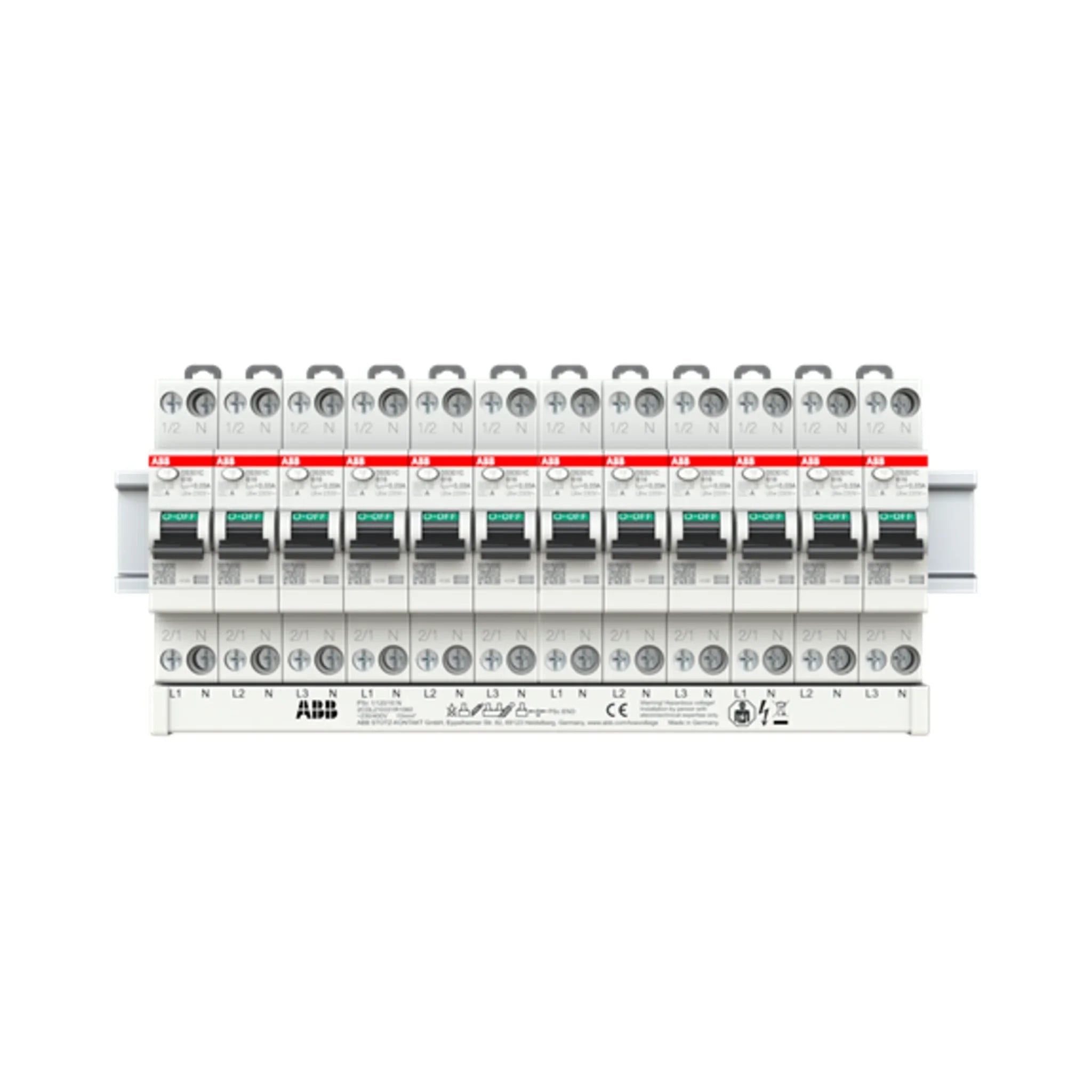

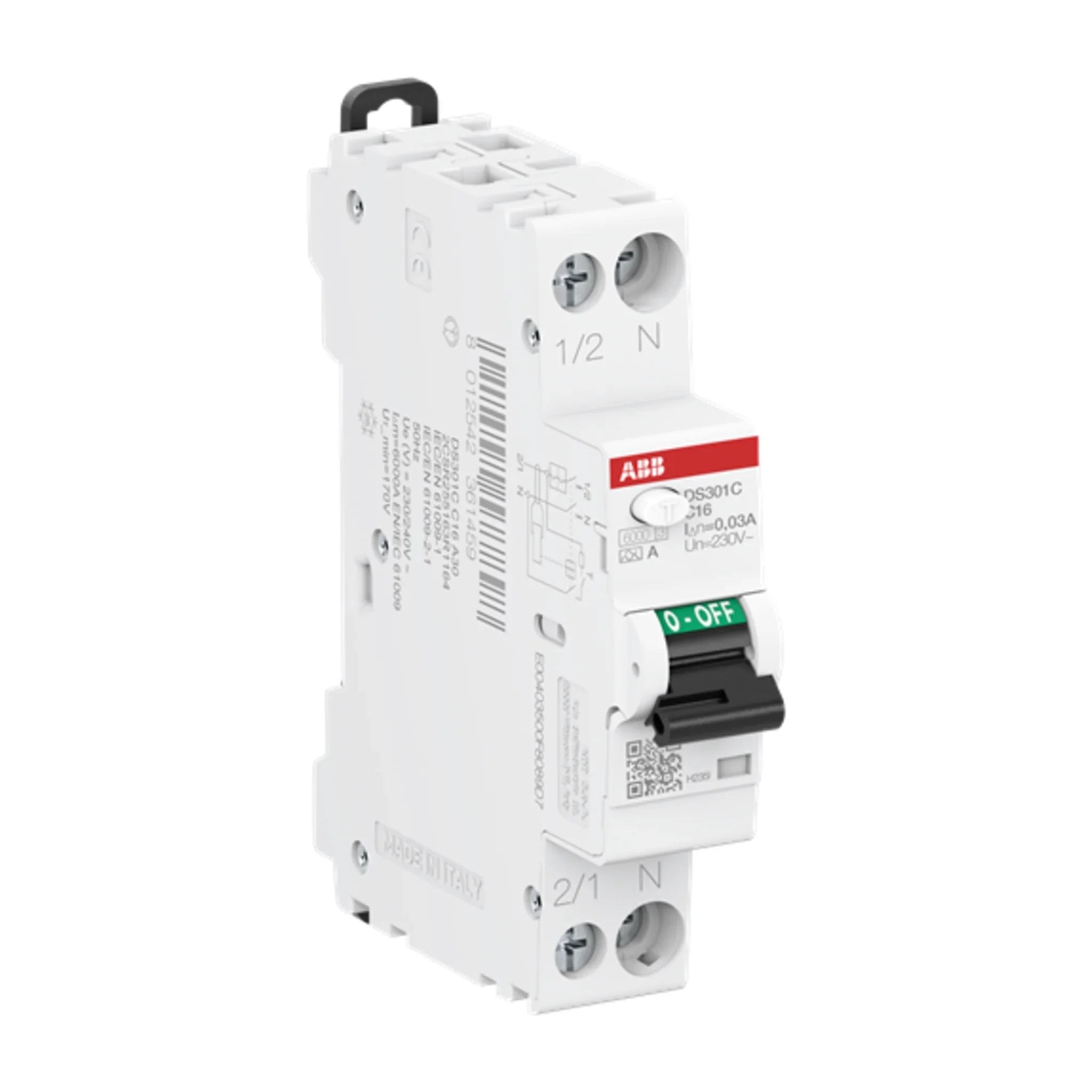

FI/LS-Schalter DS301C 1P+N Typ A 6 kA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 1
• Bemessungsspannung = 240 V
• Bemessungsisolationsspannung Ui = 500 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 6 A
• Bemessungsfehlerstrom = 0,03 A
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 2,2 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsabschaltvermögen nach IEC 60947-2 = 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Spannungsart = AC
• Frequenz = 50/60 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = ja
• Mit Verriegelungsvorrichtung = nein
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..55 °C
• Breite in Teilungseinheiten = 1
• Einbautiefe = 17,6 mm
• Fehlauslöseschutz = nein
• Schutzart (IP) = IP20
• Anschließbarer Leiterquerschnitt eindrähtig = 1,5..16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1,5..16 mm²
