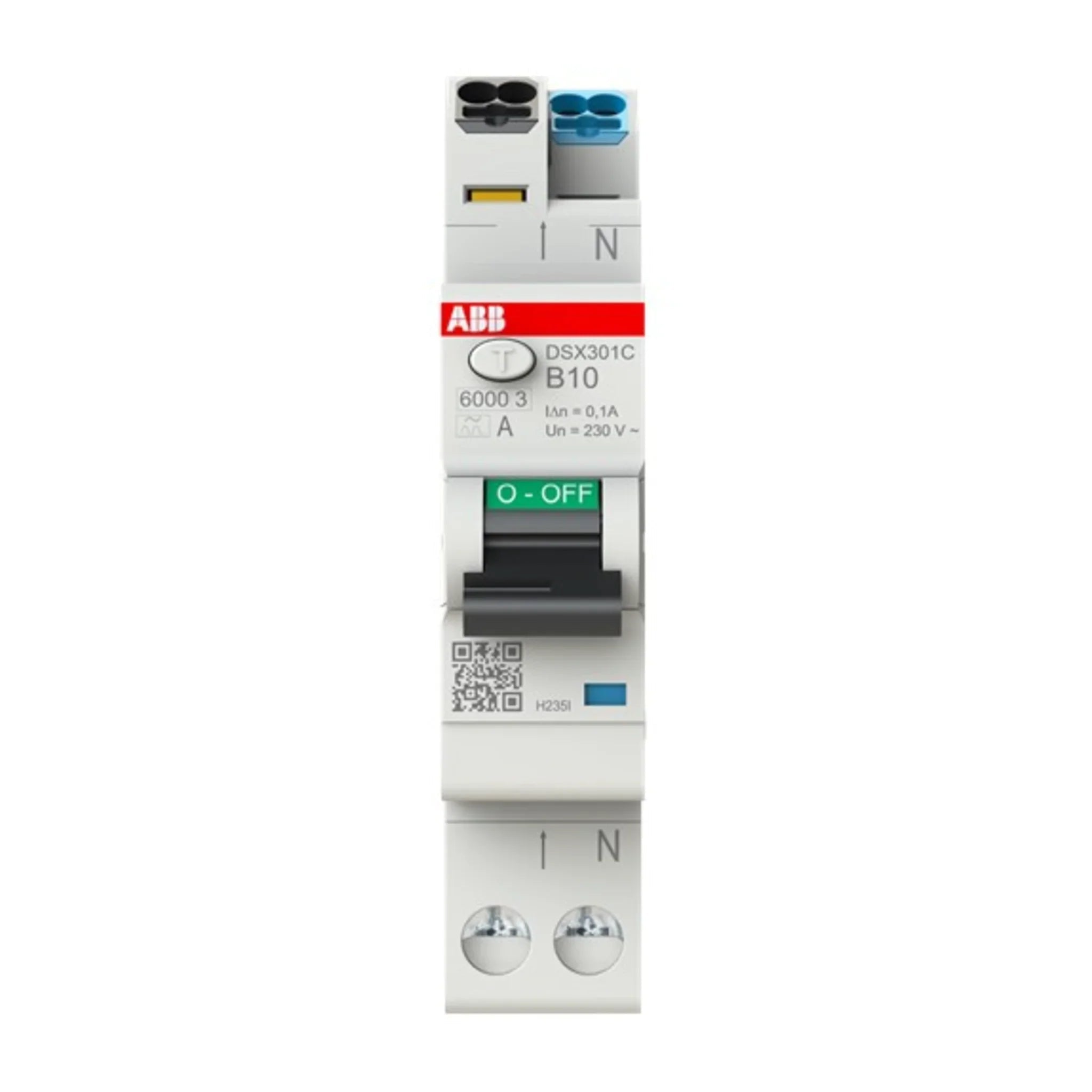

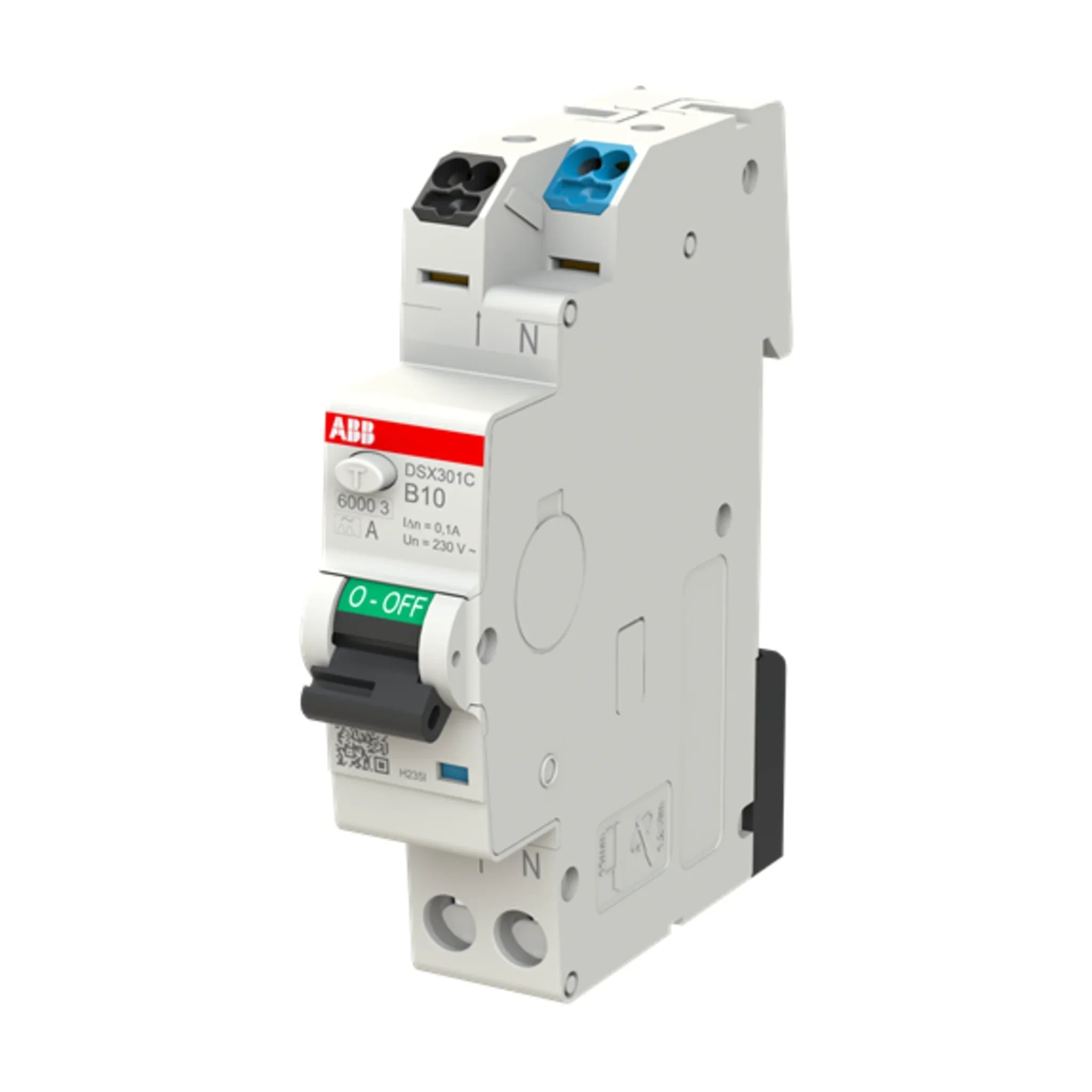

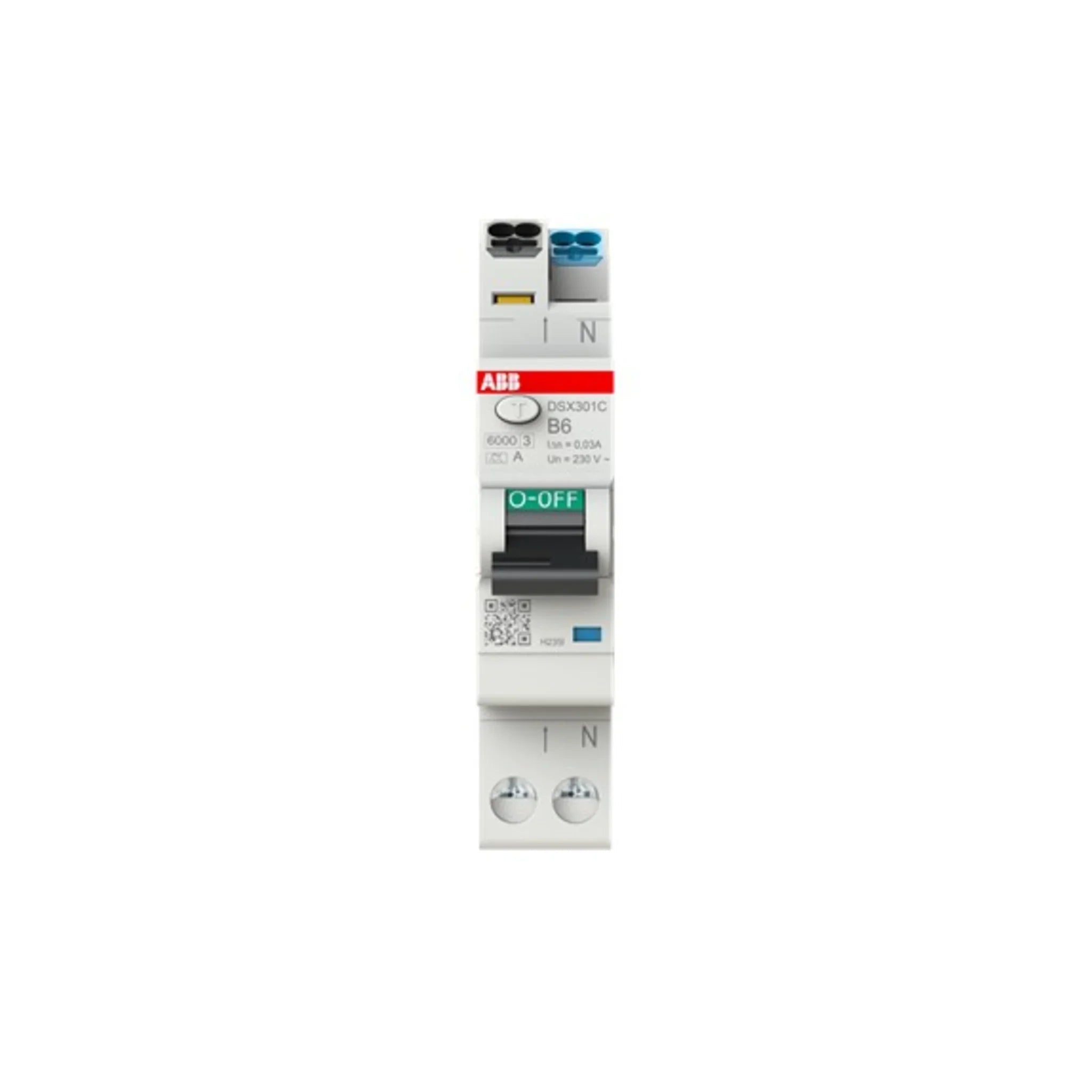

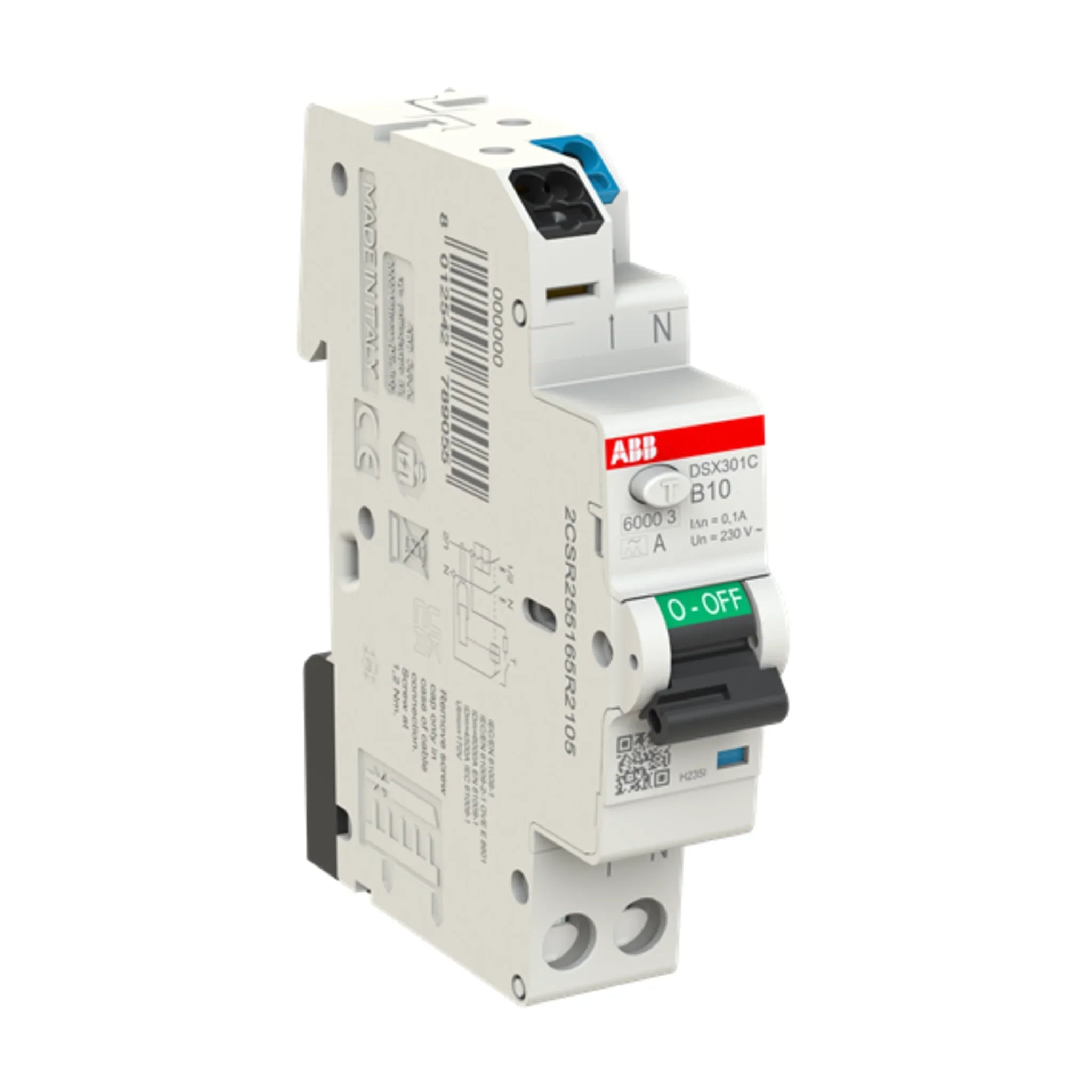

FI/LS-Schalter DSX301C 1P+N Typ A 6 kA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen.
Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik.
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA.
RCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 1
• Bemessungsspannung = 230 V
• Bemessungsisolationsspannung Ui = 500 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 6 A
• Bemessungsfehlerstrom = 0,03 A
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 2,2 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsabschaltvermögen nach IEC 60947-2 = 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Spannungsart = AC
• Frequenz = 50 Hz
• Auslösecharakteristik = B
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..55 °C
• Breite in Teilungseinheiten = 1
• Einbautiefe = 69 mm
• Schutzart (IP) = IP2X
