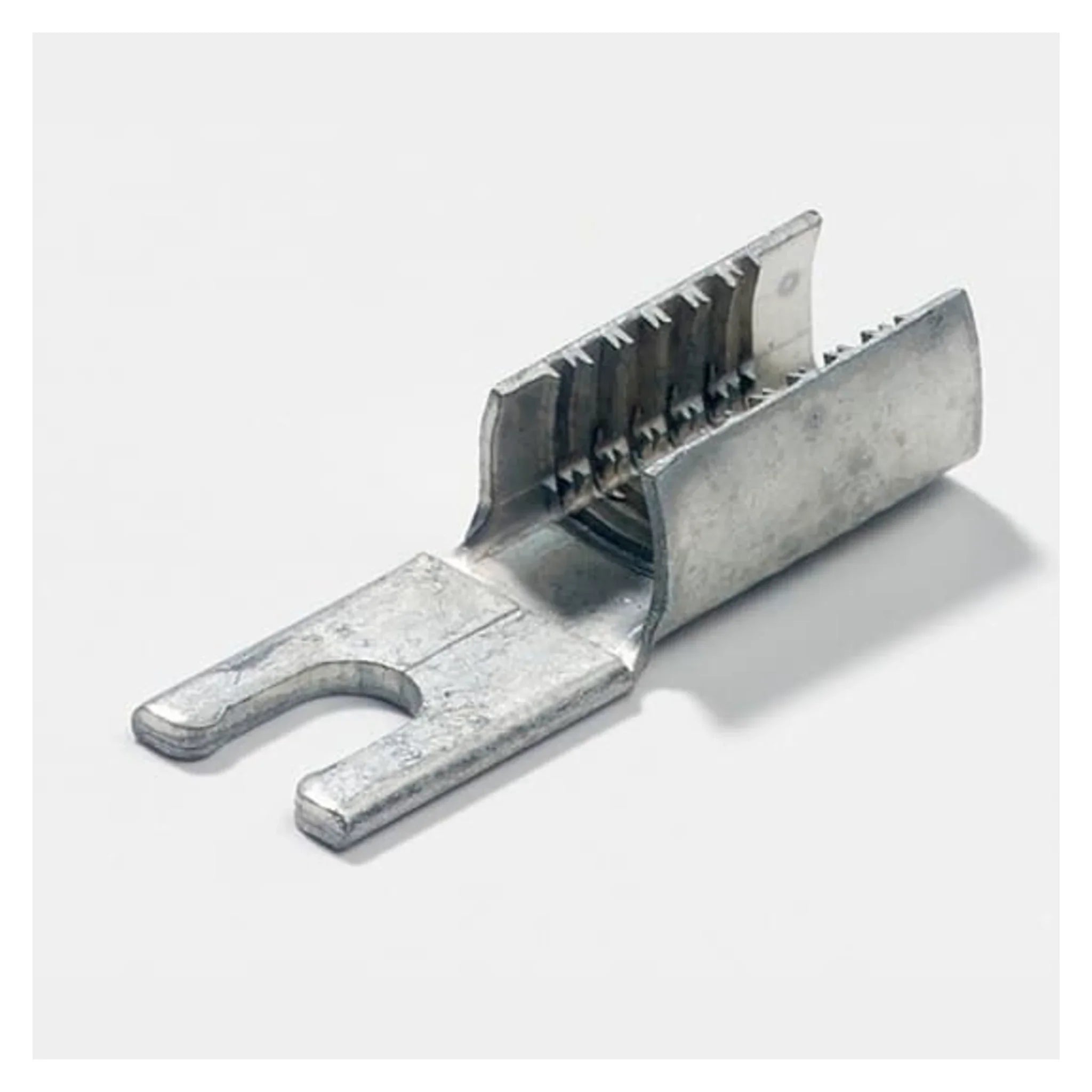

Quetschkabelschuh Gabelform für Lackdraht, 0,2–40 mm²

Der Gabelkabelschuh wird seitlich unter die Klemmschraube geschoben, ohne dass die Schraube ganz herausgedreht werden muss. Das spart bei Wartungs- und Umbauarbeiten spürbar Zeit, etwa an Klemmenleisten mit vielen Anschlüssen. Die verzinnte Kupferlegierung ist ausdrücklich auch für Lackdrahtkabel freigegeben.

Nutzen

• Offene Gabelform: die Klemmschraube muss zum Anschließen und Tauschen nur gelockert werden.
• Für Lackdrahtkabel geeignet, damit auch an Spulen-, Motor- und Transformatoranschlüssen einsetzbar.
• Verzinnte Kupferlegierung mit guter Leitfähigkeit und Korrosionsschutz an der Auflagefläche.
• Metrische Gewindemaße von M3 bis M8 sowie zöllige Bolzenmaße decken auch importierte Betriebsmittel ab.
• Weiter Querschnittsbereich von 0,2 bis 40 mm² für Steuer- und Lastanschlüsse aus einer Produktreihe.

Anwendung

Die Bauform eignet sich für Klemmenleisten, Geräte- und Motorklemmen, an denen häufig umgeklemmt wird oder an denen die Schraube unverlierbar ist. Wählen Sie zuerst das Bolzenmaß passend zur Schraube und danach den Querschnittsbereich; da die Kabelschuhe nicht der DIN entsprechen, sollten Sie Gabelbreite und Fahnenlänge einmal an der realen Klemmstelle gegenprüfen. Verpresst wird mit einer Quetschzange im passenden Gesenk, bei Lackdraht muss die Presskraft die Lackschicht sicher aufbrechen. Je nach Ausführung wird der Kabelschuh unisoliert oder mit Isolierkragen geliefert; unisolierte Varianten isolieren Sie bei Bedarf nachträglich. Weil die Gabel offen ist, gehört sie nicht an Stellen mit dauernder Vibrationsbelastung, dort ist eine geschlossene Ringform die sichere Wahl.

Lieferumfang

Geliefert wird der Quetschkabelschuh lose in der Packung, nicht als Bandware. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Flanschform = Gabelform
• Isolation = ohne
• Bandware = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Bolzenmaß (imperial) = 6
