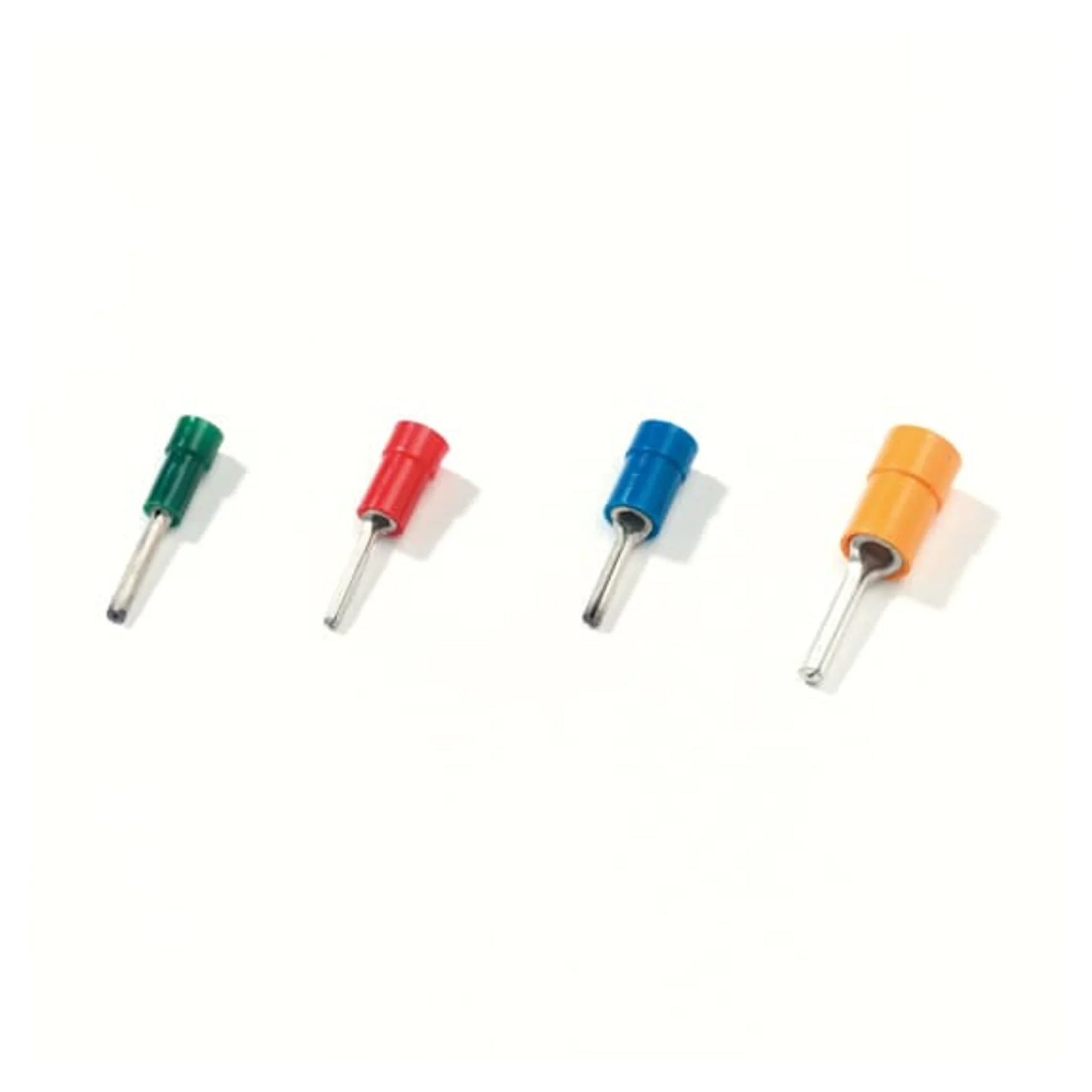

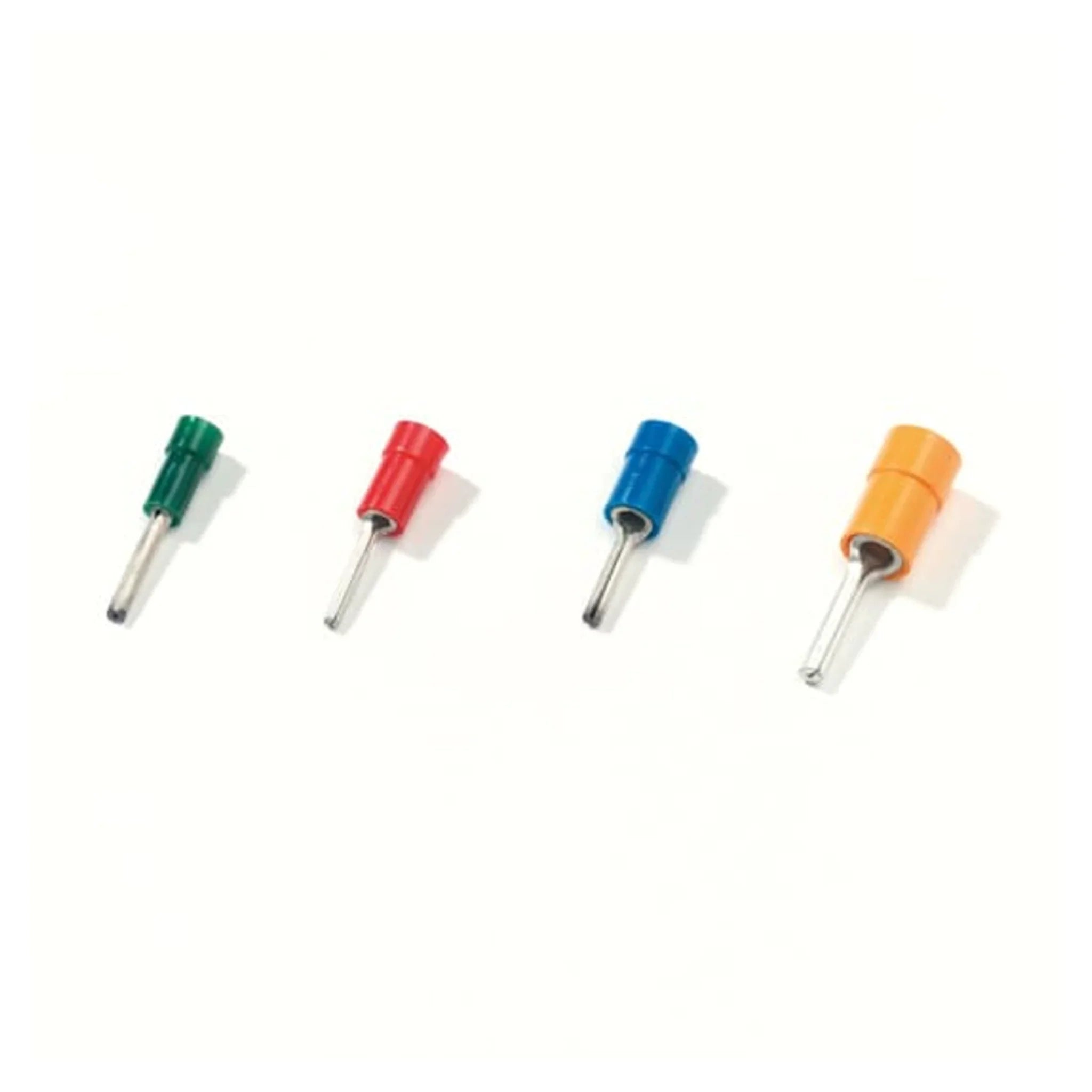

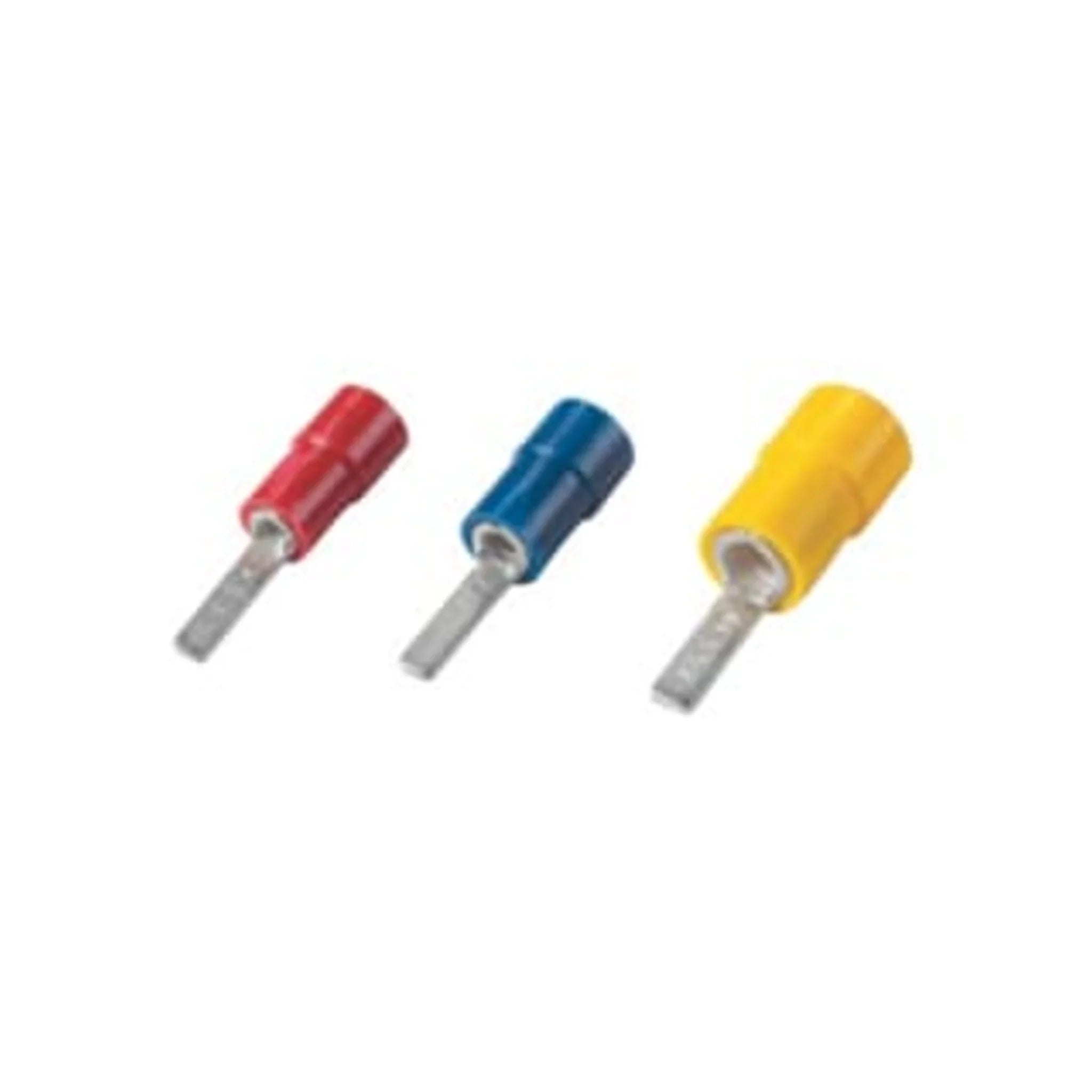

Quetschkabelschuh Stiftform isoliert Polycarbonat, 3–40 mm²

Der Stiftkabelschuh verlängert den Leiter zu einem massiven Rundstift und macht ihn damit klemmbar, wo eine Aderendhülse zu kurz oder zu weich wäre. Die Isolierhülse aus Polycarbonat schützt die Crimpzone und die Abisolierkante, das Kontaktteil besteht aus verzinntem Elektrolytkupfer. Die Bauform folgt den Rundstiftkabelschuhen nach DIN 46231.

Nutzen

• Massiver Rundstift statt aufgespleißter Litze — sichere Klemmung auch bei mehrfachem Lösen und Nachziehen.
• Polycarbonat-Isolierhülse deckt Crimpzone und Abisolierkante ab und ist mechanisch belastbar.
• Verzinntes Elektrolytkupfer für dauerhaft niedrigen Übergangswiderstand.
• Bauform der Rundstiftkabelschuhe nach DIN 46231, dadurch gut zuordenbare Stiftmaße.
• Lose Ware statt Bandware — für die Verarbeitung von Hand mit der Quetschzange.

Anwendung

Eingesetzt wird der Stiftkabelschuh an Schraub- und Klemmanschlüssen, die einen steifen Leiter erwarten: Klemmenleisten, Sicherungsunterteile, Geräteanschlüsse und Anschlussstellen, an denen der Leiter seitlich unter eine Klemmschraube geführt wird. Der abisolierte Leiter wird bis zum Anschlag in die Hülse geschoben und mit einer Quetschzange verpresst, deren Nest zum Querschnitt passt; die Isolierhülse darf dabei nicht mitgequetscht werden, sofern kein Isolationscrimp vorgesehen ist. Prüfen Sie vor der Auswahl den Stiftdurchmesser gegen die Klemmöffnung — ein zu dicker Stift lässt sich nicht einführen, ein zu dünner liegt nur punktuell an. Für Anschlüsse mit Bolzen ist stattdessen eine Ring- oder Gabelform vorzuziehen, da der Stift dort keine Auflagefläche findet.

Lieferumfang

Geliefert in der Packung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Flanschform = Stiftform
• Isolation = Polycarbonat (PC)
• Farbe der Isolation = sonstige
• Nennquerschnitt = 3 mm²
• Bandware = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Entspricht DIN = nein
