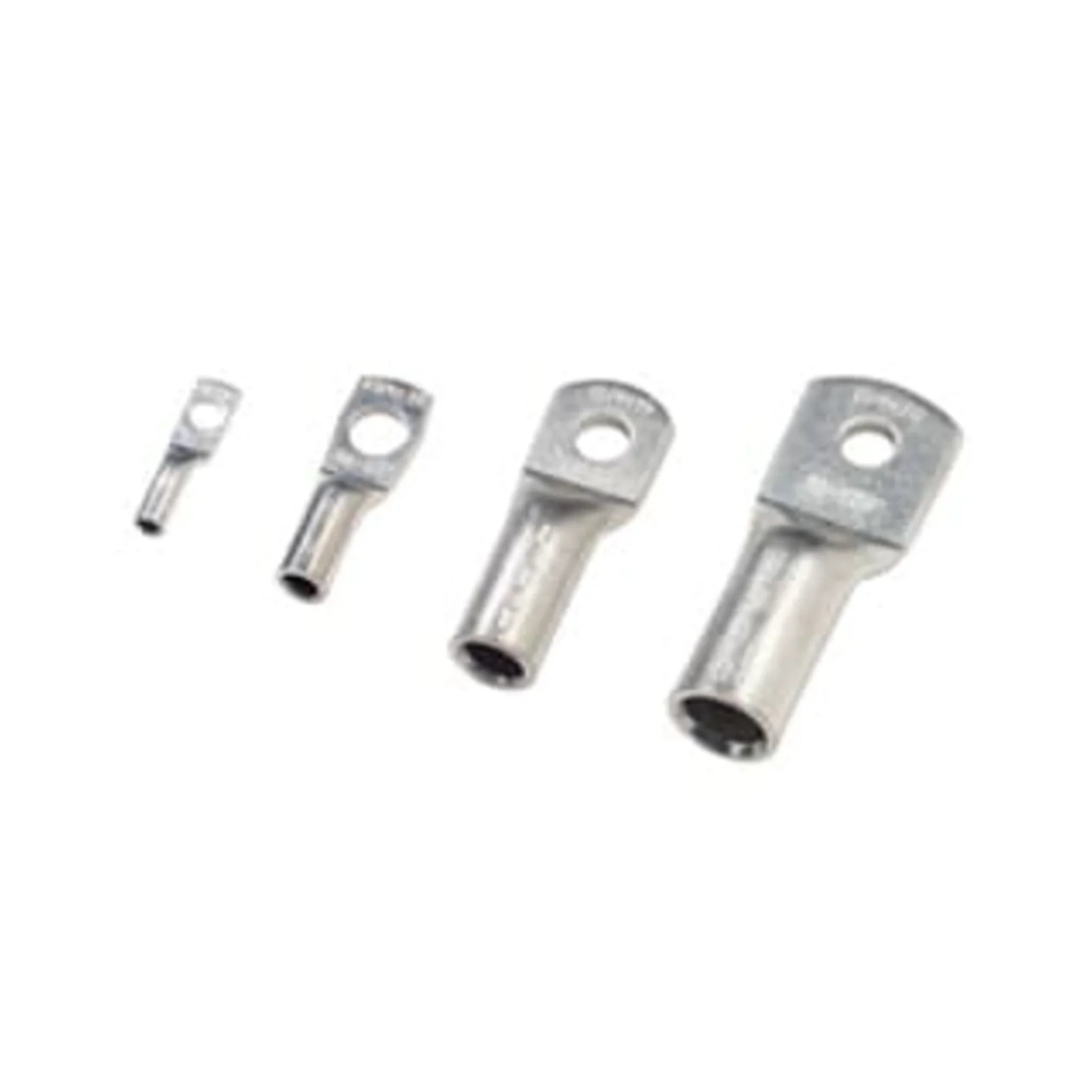

Rohrkabelschuh unisoliert verzinnt, M4–M24, 2,5–400 mm²

Dieser Rohrkabelschuh aus Elektrolytkupfer deckt mit 2,5 bis 400 mm² und Bolzengewinden von M4 bis M24 nahezu die gesamte Bandbreite der Anlagenverdrahtung ab – von der Steuerleitung an der Klemmleiste bis zum Hauptleiter an der Sammelschiene. Wer die ganze Anlage aus einer Familie bestückt, kommt mit einem Presswerkzeug und einem Pressformsatz aus.

Nutzen

• Ringform mit einer Befestigungsbohrung – formschlüssige Auflage unter Mutter oder Schraubenkopf.
• Elektrolytkupfer, verzinnt: schützt die Kontaktfläche und hält den Übergangswiderstand stabil.
• Sehr breites Programm von 2,5 bis 400 mm² und M4 bis M24 aus einer Bauform.
• Standard-Flanschausführung, unisoliert – bei Bedarf mit Schrumpfschlauch isolierbar.
• Die Familie umfasst gerade und gewinkelte Ausführungen für beengte Anschlussräume.

Anwendung

Der Leiter wird auf Rohrlänge abisoliert, vollständig eingeschoben und mit hydraulischem oder Akku-Presswerkzeug sechskantverpresst; Pressform und Anzahl der Pressungen richten sich nach dem Querschnitt. Wählen Sie das Bolzenmaß nach der Klemmstelle und den Querschnitt nach dem Leiter – beides wird unabhängig voneinander bestimmt. Bei gedrängten Anschlussfeldern lohnt der Blick auf die gewinkelten Ausführungen, weil der Leiter dann ohne engen Biegeradius vom Anschlusspunkt weggeführt werden kann; der jeweilige Anschlusswinkel steht in den Varianten-Details. Auf Aluminiumleiter darf dieser Kupferschuh nicht aufgepresst werden – dafür sind Al- oder Al/Cu-Kabelschuhe vorgesehen.

Lieferumfang

Geliefert in der Packung. Querschnitt, Bolzengewinde, Anschlusswinkel und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 4
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 2,5 mm²
