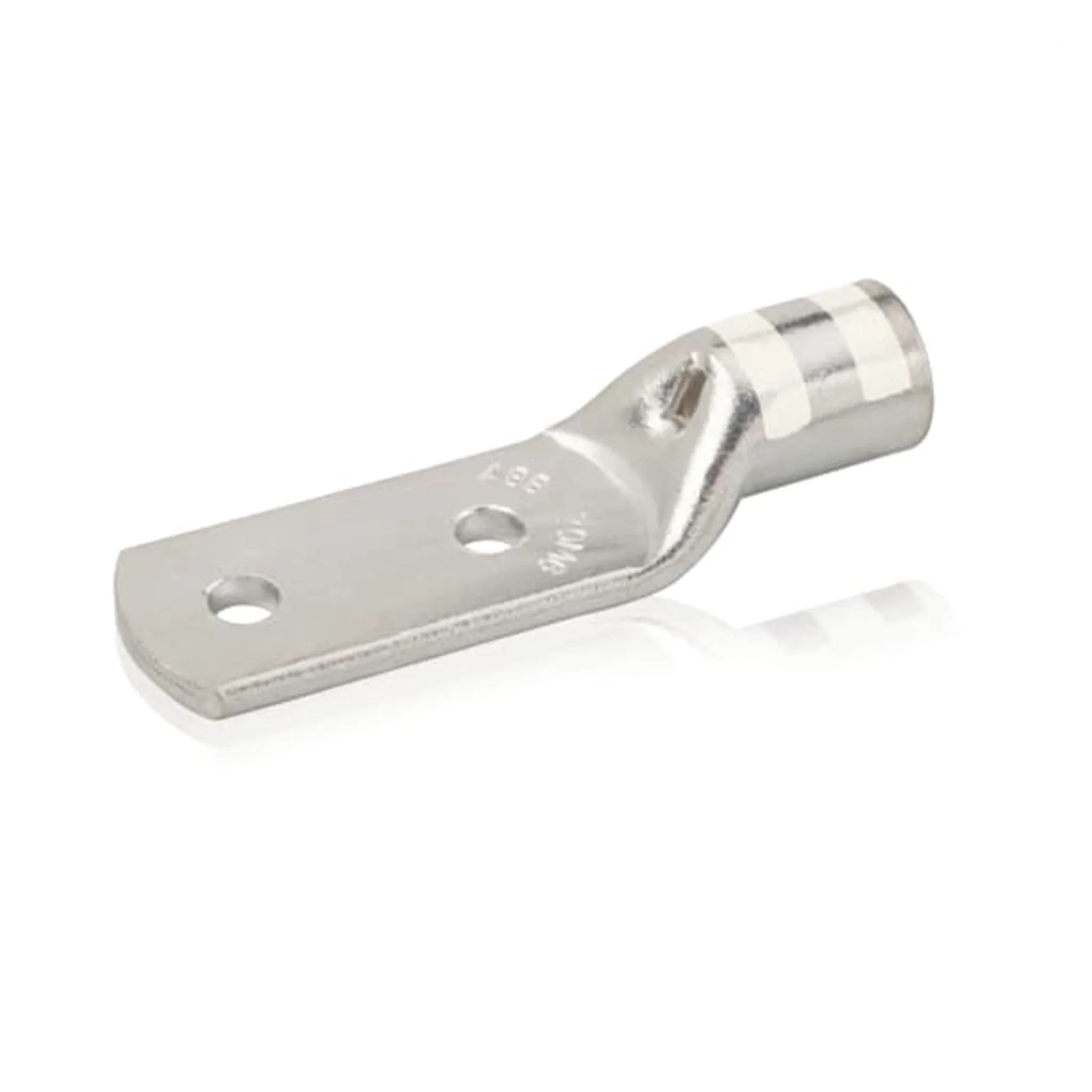

Rohrkabelschuh 2 Bohrungen mit Farbcodierung, 25–300 mm²

Zwei Befestigungslöcher verhindern, dass sich der Kabelschuh unter Last am Anschlusspunkt verdreht: Pflicht überall dort, wo Sammelschienen, Trafo- oder Generatoranschlüsse hohe Ströme und entsprechende Kräfte aufnehmen. Der farbcodierte Rohrkabelschuh macht zusätzlich die Zuordnung von Querschnitt und Presseinsatz eindeutig, was bei großen Querschnitten Fehlpressungen vermeidet.

Nutzen

• Zwei Bohrungen sorgen für einen verdrehsicheren Anschluss an Schiene und Klemmenblock.
• Farbcodierung nach dem Color-Keyed-Prinzip: Kabelschuh, Querschnitt und Presseinsatz gehören eindeutig zusammen.
• Kupfer, verzinnt – Korrosionsschutz auf der gesamten Auflagefläche.
• Drei Anschlusswinkel (gerade, 45° und 90°) für beengte Anschlussräume.
• Bolzenmaße von M6 bis M20 innerhalb einer Serie.

Anwendung

Der zweilochige Kabelschuh kommt dort zum Einsatz, wo ein einzelner Bolzen die Kräfte nicht sicher aufnimmt oder wo das Anschlussbild der Schiene zwei Bohrungen vorgibt. Prüfen Sie deshalb vor der Bestellung den Lochabstand gegen das Anschlussbild, nicht nur das Bolzenmaß. Wählen Sie den Anschlusswinkel danach, wie der Leiter geführt wird: gerade für die fluchtende Einführung, 45° und 90°, wenn der Biegeradius sonst zu knapp würde. Vor dem Verpressen gehören Kabelschuh, Leiterquerschnitt und Presseinsatz zur selben Farbe; anschließend wird hydraulisch mit der vorgegebenen Anzahl Pressungen gearbeitet. Die Ausführung ist für Kupferleiter bestimmt, für Aluminium sind Al- oder Übergangskabelschuhe zu verwenden.

Lieferumfang

Geliefert werden Rohrkabelschuhe mit zwei Bohrungen in der Verkaufspackung. Querschnitt, Bolzenmaß und Anschlusswinkel ergeben sich aus der gewählten Variante; die Stückzahl je Packung steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 10
• Anschlusswinkel = 45°
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 2
• Nennquerschnitt = 2,5 mm²
