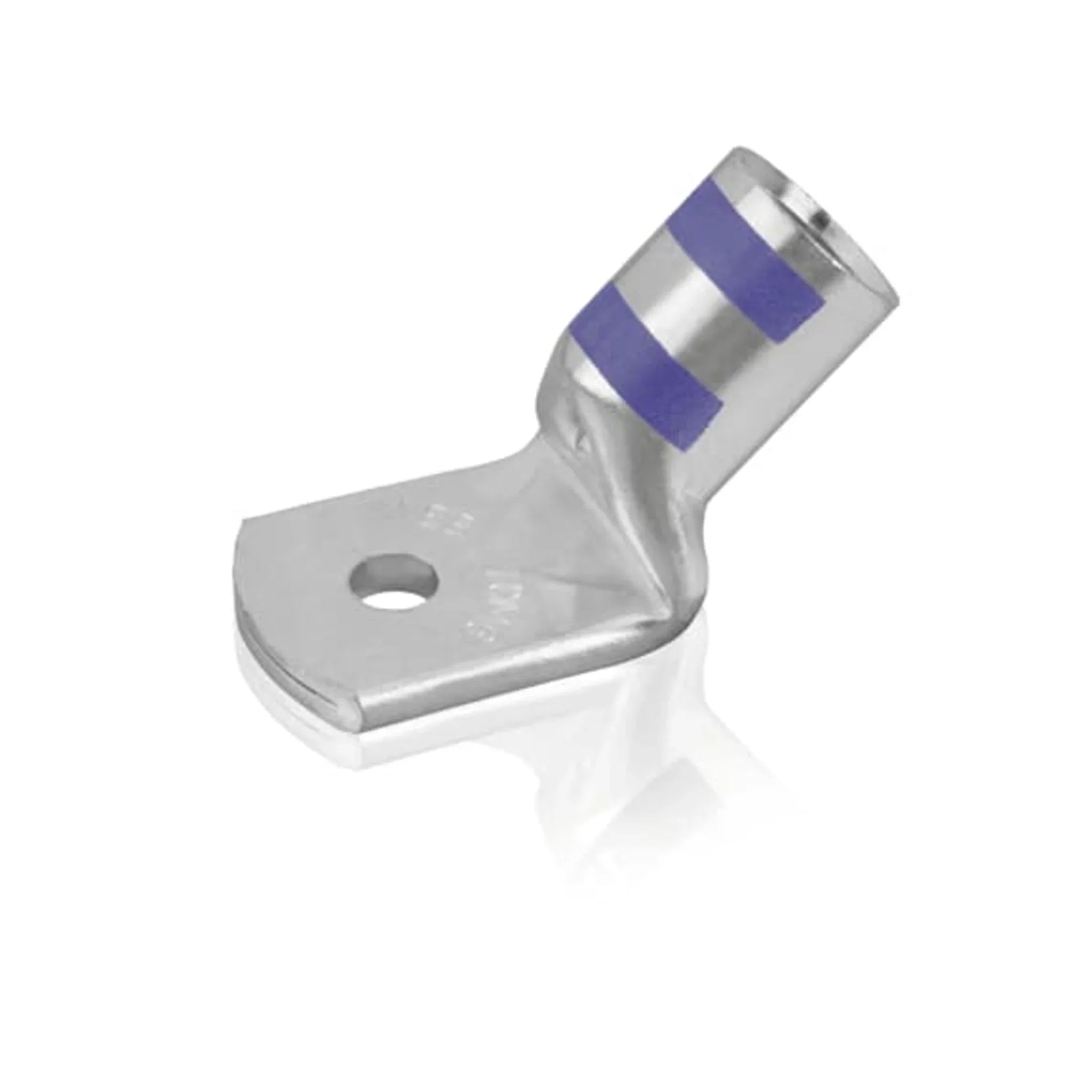

Rohrkabelschuh 45° gewinkelt farbcodiert, 2,5–240 mm²

Wenn der Leiter schräg an die Schiene herangeführt wird, erspart die um 45° abgewinkelte Fahne den engen Biegeradius am Anschlusspunkt. Der Kabelschuh nimmt die Richtungsänderung auf, die Leitung bleibt spannungsfrei und der Mindestbiegeradius wird eingehalten.

Nutzen

• 45°-Fahne für schräg einlaufende Leiter, dadurch weniger mechanische Spannung am Anschlusspunkt.
• Farbcodierung verknüpft Kabelschuh, Querschnitt und Presseinsatz eindeutig miteinander.
• Kupfer, verzinnt – Korrosionsschutz auf der gesamten Auflage- und Presszone.
• Standard-Flanschausführung mit einer Bohrung, passend auf gängige Anschlussbolzen.
• Ein Programm von 2,5 bis 240 mm², vom Steuerleiter bis zum Hauptleiter.

Anwendung

Eingesetzt wird der gewinkelte Rohrkabelschuh in Schaltanlagen, Verteilungen und Klemmenkästen, in denen die Anschlusspunkte tief liegen oder der Leiter seitlich einläuft. Der Leiter wird auf Rohrlänge abisoliert, vollständig eingeschoben und mit hydraulischem oder Akku-Presswerkzeug sechskantverpresst; die Anzahl der Pressungen richtet sich nach dem Querschnitt. Der große Vorteil der Farbcodierung liegt in der Kontrolle: Stimmen die Farben von Kabelschuh und Presseinsatz überein, ist die Zuordnung richtig – das reduziert Fehlpressungen deutlich, gerade bei großen Querschnitten. Wählen Sie das Bolzenmaß nach der Klemmstelle und den Querschnitt nach dem Leiter. Für Aluminiumleiter ist die Ausführung nicht bestimmt, dort gehören Al- oder Übergangskabelschuhe an die Anschlussstelle.

Lieferumfang

Geliefert werden Rohrkabelschuhe in der Packung. Querschnitt, Bolzenmaß und die Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 6
• Anschlusswinkel = 45°
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 10 mm²
