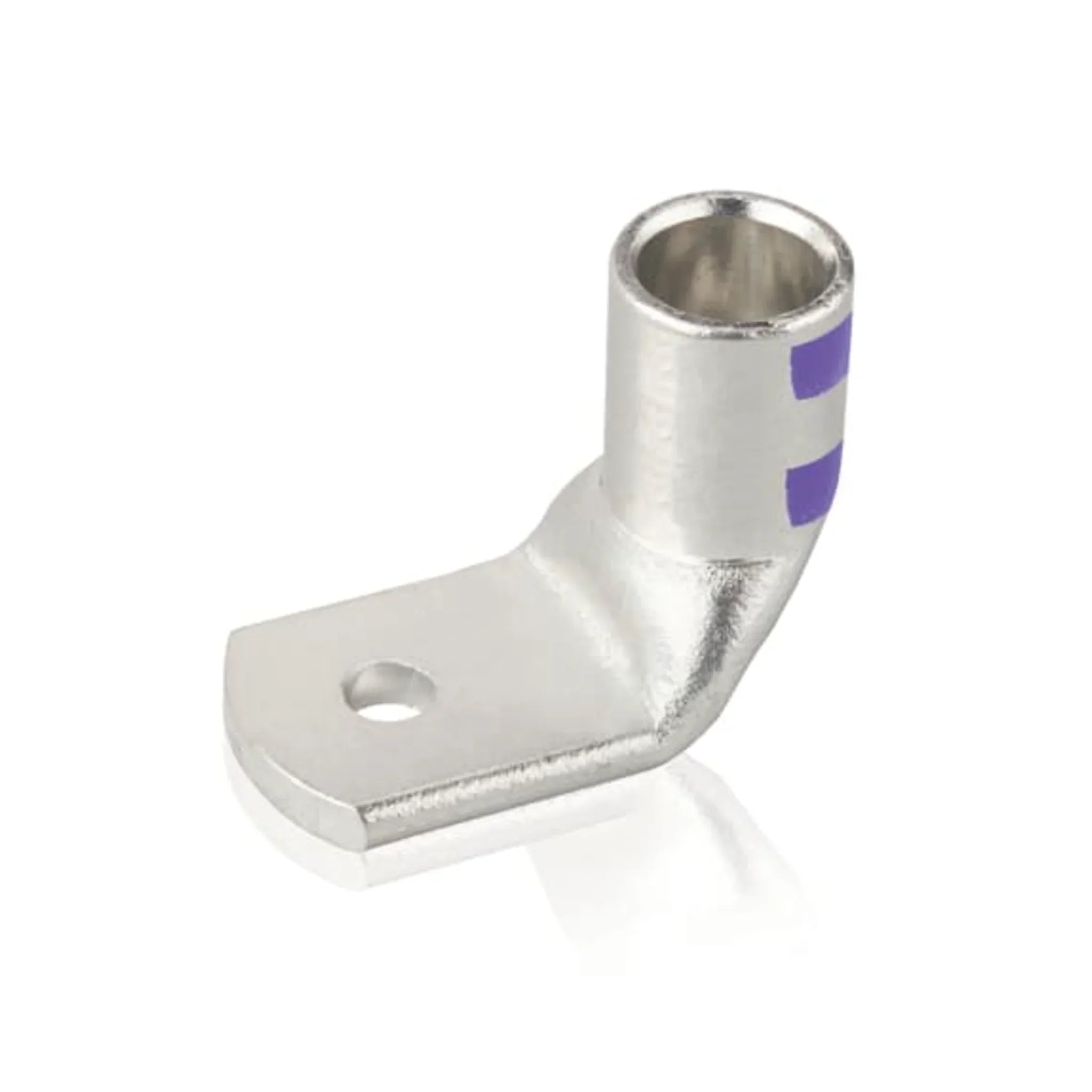

Rohrkabelschuh Color-Keyed 90° gewinkelt, 2,5–240 mm²

Die Farbcodierung des Color-Keyed-Systems beantwortet auf der Baustelle die wichtigste Frage vor dem Verpressen: Welche Pressform gehört zu diesem Kabelschuh? Farbring am Kabelschuh und Kennzeichnung am Presseinsatz müssen übereinstimmen — eine Verwechslung fällt sofort auf. Die 90-Grad-Abwinklung macht den Anschluss dort möglich, wo der Kabelabgang nicht in einer Ebene mit dem Bolzen liegt.

Nutzen

• Color-Keyed-Farbcodierung: eindeutige, optisch prüfbare Zuordnung von Kabelschuh, Querschnitt und Pressform.
• Um 90 Grad abgewinkelte Anschlussfahne für beengte Anschlussräume und seitliche Kabelzuführung.
• Kupferkörper, verzinnt — Korrosionsschutz an der Schraub- und Auflagefläche.
• Ein Befestigungsloch in Normalausführung, also kein schmaler Sonderflansch.
• Breites Programm von 2,5 bis 240 mm² mit Bolzenmaßen von M6 bis M16.

Anwendung

Der Winkelkabelschuh wird in Verteilungen, Schaltanlagen und Anschlusskästen gesetzt, wenn das Kabel von der Seite kommt und sich der Leiter nicht mehr sauber in Richtung Anschlussbolzen biegen lässt. Das erspart enge Biegeradien am Leiter und entlastet die Verbindung mechanisch. Der abisolierte Leiter wird bis zum Rohrgrund eingeführt und mit Sechskantpressung verpresst; die Anzahl der Pressungen richtet sich nach dem Querschnitt. Achten Sie beim Auswählen darauf, in welche Richtung die Fahne abgewinkelt sein muss, und prüfen Sie zugleich Bolzenmaß und Fahnenbreite gegen das vorhandene Anschlussbild. Ein Sichtloch besitzt diese Ausführung nicht — die Einstecktiefe wird über die Abisolierlänge festgelegt und vor dem Pressen kontrolliert.

Lieferumfang

Geliefert in der Packung. Querschnitt, Anschlussgewinde und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 10
• Anschlusswinkel = 180° (horizontal)
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 10 mm²
