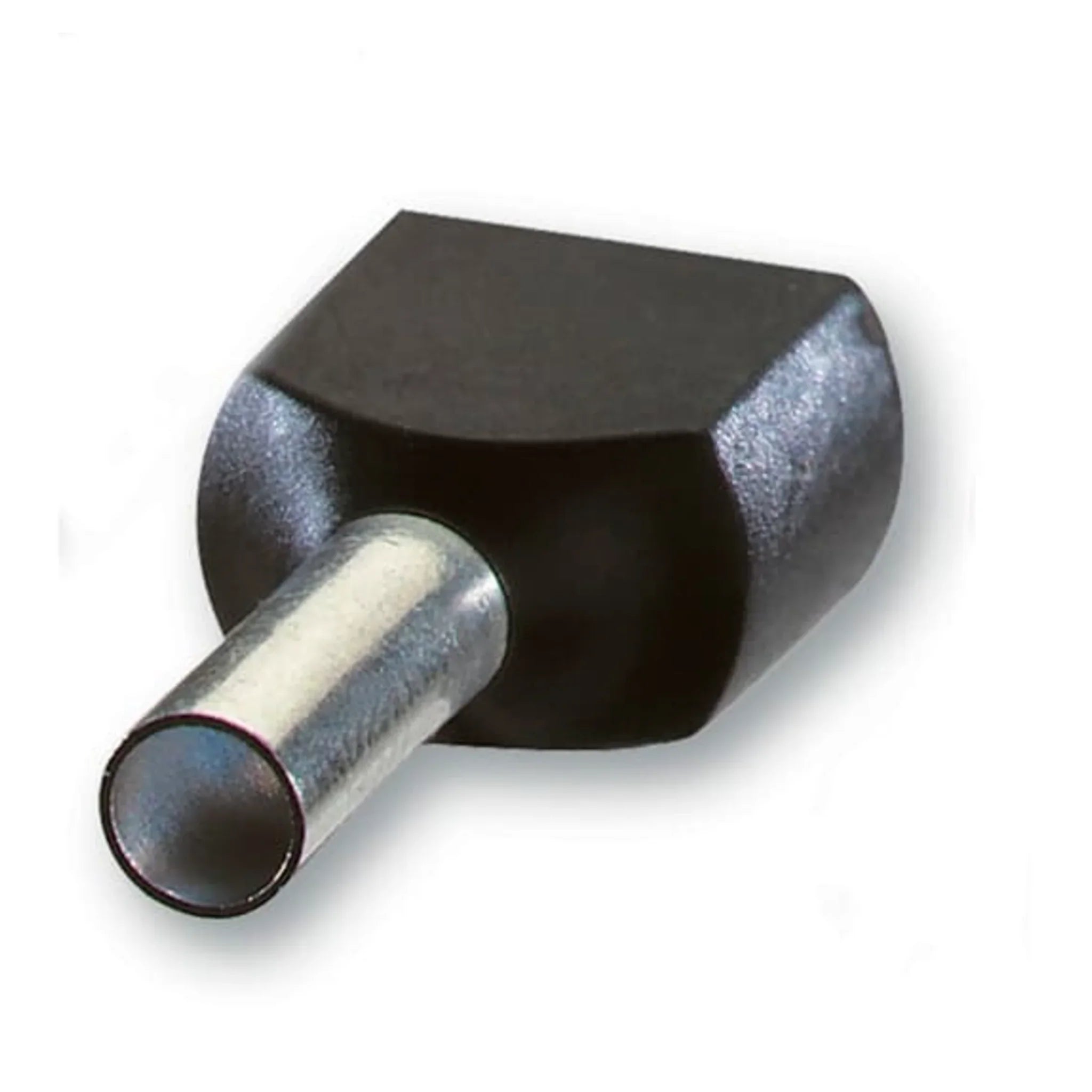

Zwillings-Aderendhülse verzinnt für 2 x 1,5 mm²

Die Zwillings-Aderendhülse nimmt zwei Leiter gleichzeitig auf und führt sie gemeinsam in eine Klemmstelle. Das erspart die Doppelbelegung einer Klemme mit zwei losen Litzen und hält beide Leiter beim Einführen sauber zusammen. Ausgelegt ist diese Ausführung für zwei Leiter mit je 1,5 mm², entsprechend AWG 16.

Nutzen

• Zwei Adern werden in einem Arbeitsgang gefasst und verpresst, statt zwei Einzelhülsen in eine Klemme zu zwingen.
• Kupferhülse mit verzinnter Oberfläche für einen dauerhaft stabilen Kontakt.
• Definierte Kammergeometrie hält beide Leiter parallel und verhindert, dass eine Ader beim Einschieben zurückweicht.
• Lose Ware ohne Bandmagazin und ohne Kennzeichnungsfahne, damit auch mit einfachen Crimpzangen verarbeitbar.

Anwendung

Typische Einsatzfälle sind Brücken an Reihenklemmen, die Weiterschleifung in Verteilern und Anschlüsse, bei denen zwei Adern zwingend auf eine Klemmstelle geführt werden müssen. Verarbeitet wird wie bei der einfachen Aderendhülse: beide Leiter auf gleiche Länge abisolieren, gemeinsam bis zum Anschlag einschieben und in einem Zug mit Vierkant- oder Trapezprofil verpressen. Achten Sie darauf, dass beide Adern vollständig in der Hülse liegen, bevor Sie pressen, weil eine nachträgliche Korrektur nicht möglich ist. Prüfen Sie außerdem, ob die verwendete Klemme für die Doppelbelegung zugelassen ist und ob ihr Klemmraum die verpresste Zwillingshülse aufnimmt — beides ist häufiger der begrenzende Faktor als die Hülse selbst.

Lieferumfang

Geliefert wird die Zwillings-Aderendhülse in einer Packung (PA). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 1,5 mm²
• Isoliert = nein
• Werkstoff der Isolation = Polypropylen (PP)
• Farbe = schwarz
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 16
