Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

Herdanschlusskabel H05VV-F 5G1,5 / 5G2,5 / 3G2,5 mm², 1,5–5 m, weiß

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Bachmann

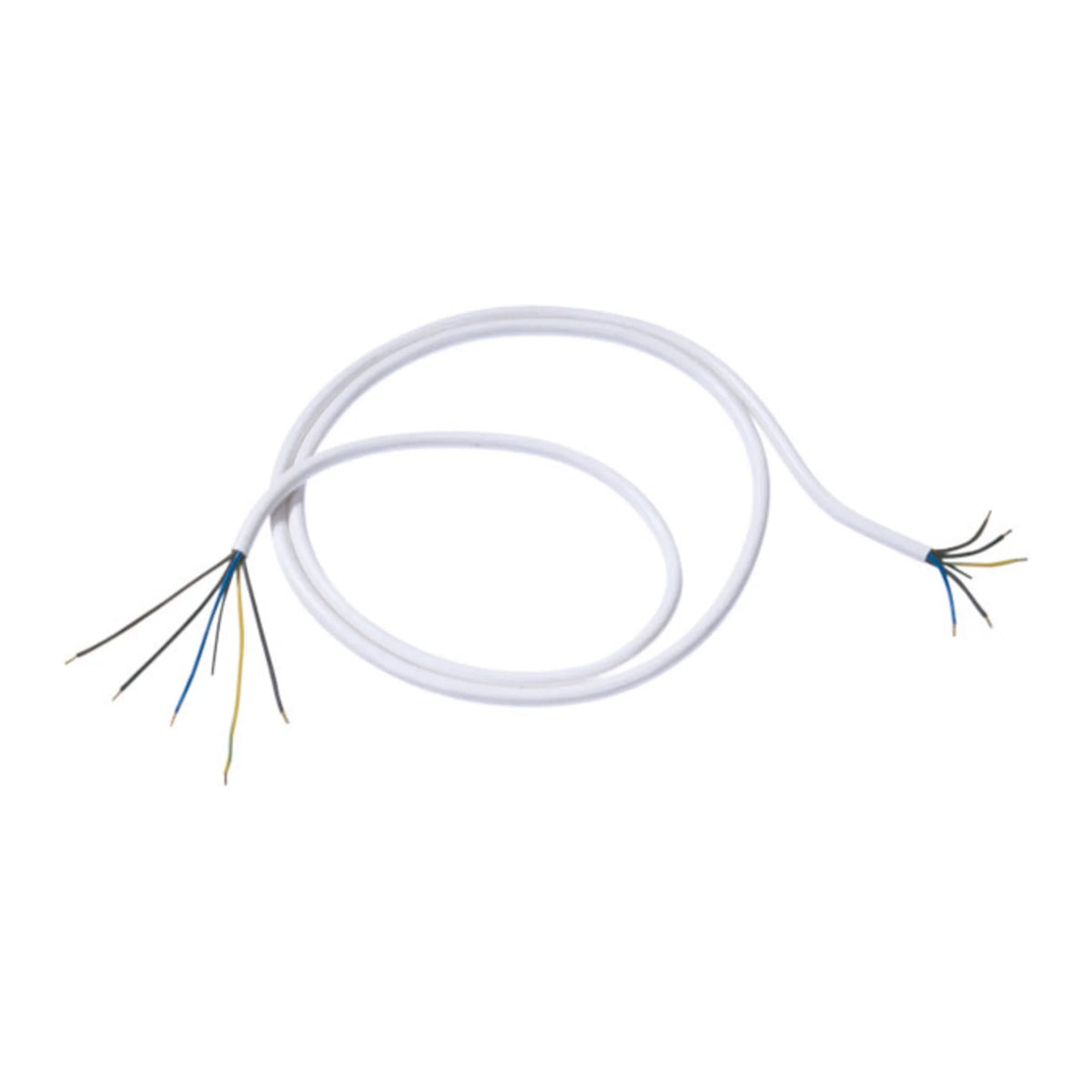

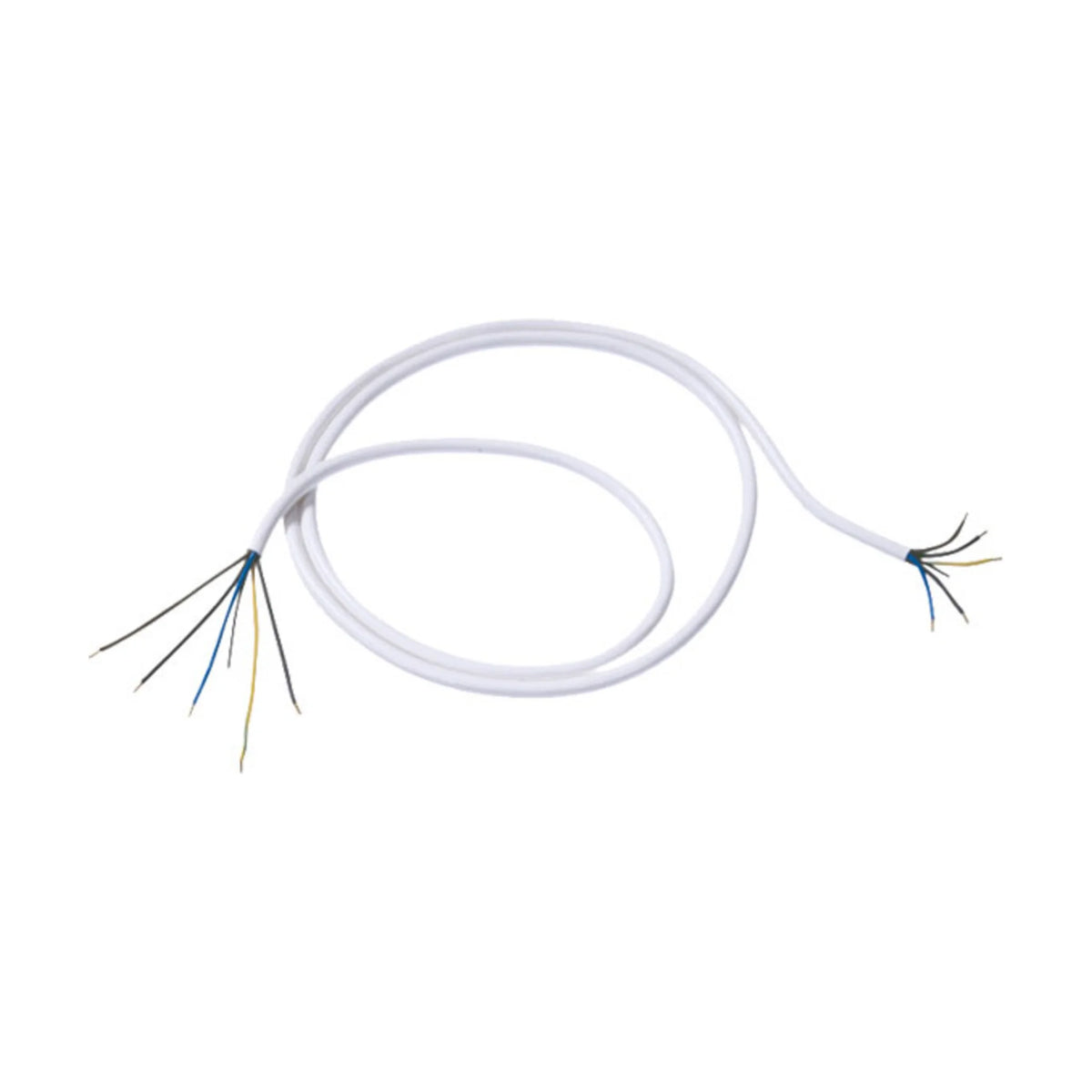

Herdanschlusskabel H05VV-F 5G1,5 / 5G2,5 / 3G2,5 mm², 1,5–5 m, weiß

Typ: Netzanschlussleitung

Artikelnummer: 116.270

EAN: 4016514000883

€4,26

€4,26 ~~€8,93~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 11.10. – 13.10.

Adernzahl x Querschnitt: 5G1,5 mm²

5G1,5 mm² 5G2,5 mm² 3G2,5 mm²

Länge: 1,5 m

1,5 m 3 m 2 m

Anschlussart: Aderendhülsen beidseitig

Aderendhülsen beidseitig

Kabelbeschreibung

Fertig konfektioniert für den Herdanschluss: Die Bachmann Herdanschlussleitung verbindet Elektroherd oder Kochfeld mit der Herdanschlussdose. Beide Enden sind abgemantelt, Seite 1 mit Aderendhülsen, Seite 2 je nach Ausführung mit Aderendhülsen oder Gabelkabelschuhen M5; der grün-gelbe Schutzleiter ist länger ausgeführt.

Warum dieses Produkt

Drei Aufbauten – 5G1,5 und 5G2,5 mm² für den Drehstromanschluss (Adern braun, schwarz, grau, blau, grün-gelb), 3G2,5 mm² für den Wechselstromanschluss (braun, blau, grün-gelb).
Längen 1,5 bis 5 m – nicht jede Länge in jedem Aufbau – Übersicht unter Varianten.
Abmantellängen – Seite 1: 50 mm, Seite 2: 110 mm; grün-gelber Schutzleiter auf Seite 2: 140 mm – er wird bei Zug auf die Leitung zuletzt belastet.
Kein Crimpen vor Ort – Aderendhülsen bzw. Gabelkabelschuhe sind bereits aufgepresst.
H05VV-F, weiß – PVC-Aderisolation und PVC-Mantel, 70 °C, Nennstrom 16 A, Schutzart IP20.
Außendurchmesser – ca. 9,5 mm (5G1,5), 11,3 mm (5G2,5), 10,1 mm (3G2,5) – maßgeblich für die Zugentlastung an Dose und Gerät.

Einsatzbereiche

Verbindet das Anschlussklemmbrett von Herd oder Kochfeld mit der Herdanschlussdose. Aderzahl und Querschnitt richten sich nach den Angaben des Geräteherstellers: Drehstromgeräte werden fünfadrig, einphasige Geräte dreiadrig angeschlossen. Für Geräteklemmen mit Schraubanschluss gibt es die Ausführung mit Gabelkabelschuhen M5. Passende Dose: Bachmann Herdanschlussdose 190.270. Der Anschluss an die Festinstallation ist Elektrofachkräften vorbehalten.

Varianten im Überblick

5G1,5 mm² – 1,5 m (116.270), 2 m (116.271), 3 m (116.272) – beidseitig Aderendhülsen, Außendurchmesser ca. 9,5 mm.
5G2,5 mm² – 1,5 m (119.270), 2 m (119.271), 3 m (119.272), 5 m (119.283) – beidseitig Aderendhülsen; 2 m auch mit Gabelkabelschuhen M5 (119.274); Außendurchmesser ca. 11,3 mm.
3G2,5 mm² – 1,5 m (118.270) – beidseitig Aderendhülsen, Adern braun, blau, grün-gelb, Außendurchmesser ca. 10,1 mm.
Aderendhülsen + Gabelkabelschuh M5 (119.274) – Seite 2 einschließlich Schutzleiter mit Gabelkabelschuhen M5.

Typbezeichnung erklärt

H05VV-F: H = harmonisierte Leitung, 05 = Nennspannung 300/500 V, V = PVC-Aderisolation, V = PVC-Mantel, F = feindrähtiger Leiter. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

Technische Kabeldaten

Anschluss 1 = Aderendhülse
Anschluss 2 = Aderendhülse
Steckverbindersystem systemgebunden = nein
Ader-Zahl = 5
Leiternennquerschnitt = 1,5 mm²
Länge = 1,5 m
Mantelmaterial = Polyvinylchlorid (PVC)
Temperaturbeständigkeit = 70 °C
Nennstrom = 16 A
Nennspannung = 230..250 V
Frequenz = 50..60 Hz
Mantel-Farbe = weiß
Spiralleitung = nein
Mit Schutzleiter = ja
Schutzart (IP) = IP20
Mit Schnurschalter = nein
Außendurchmesser ca. = 9,5 mm
Ölbeständig nach EN IEC 60811-404 = nein
