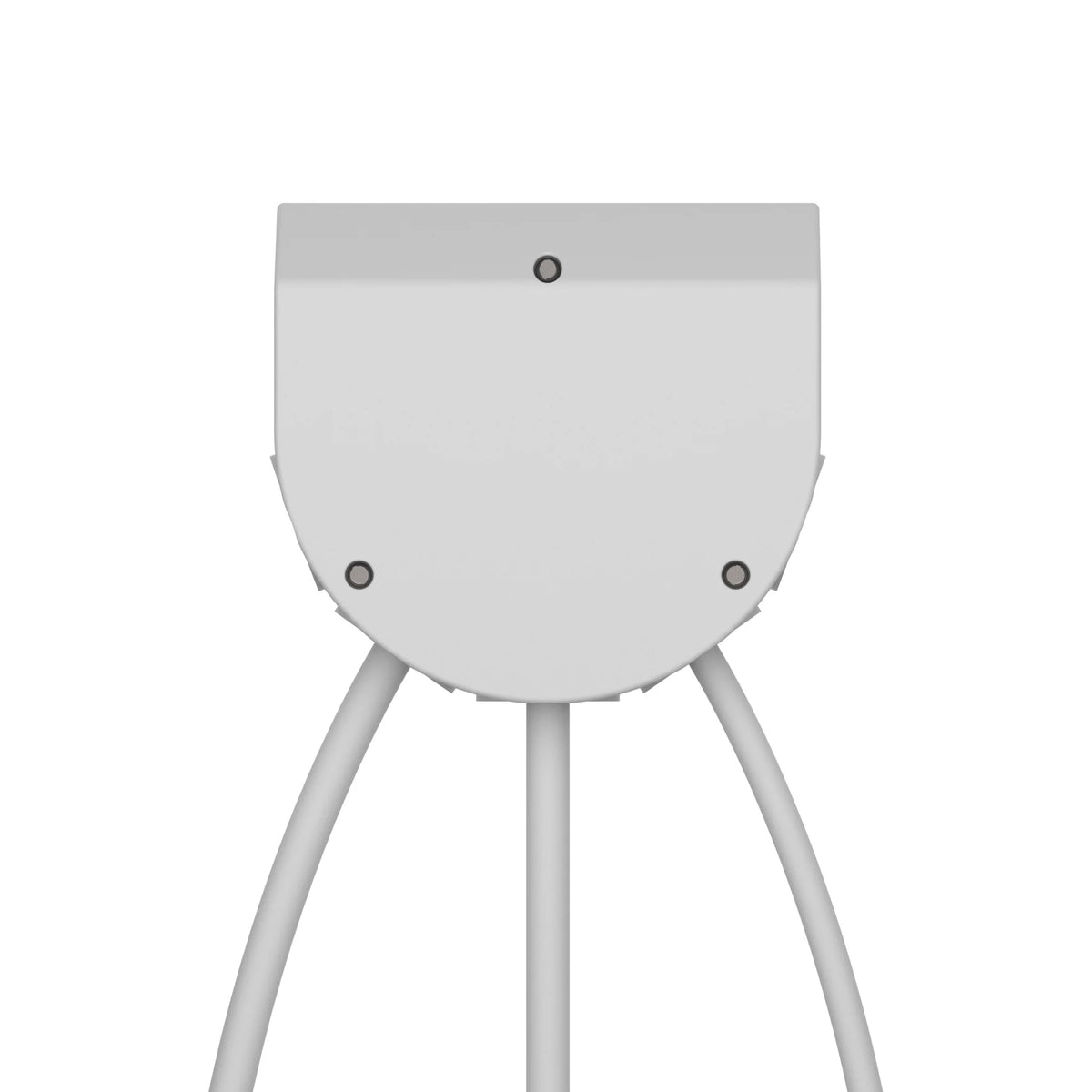

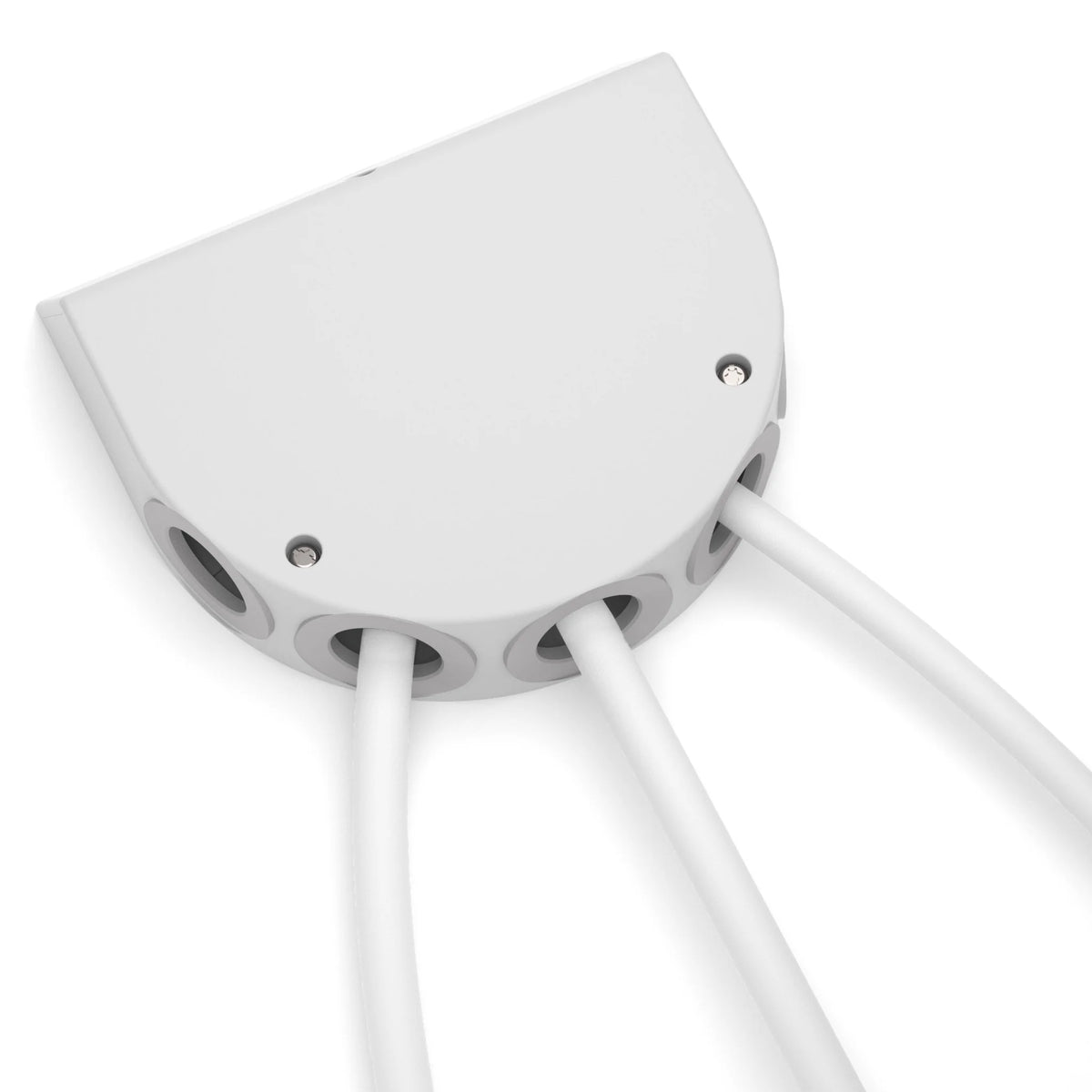

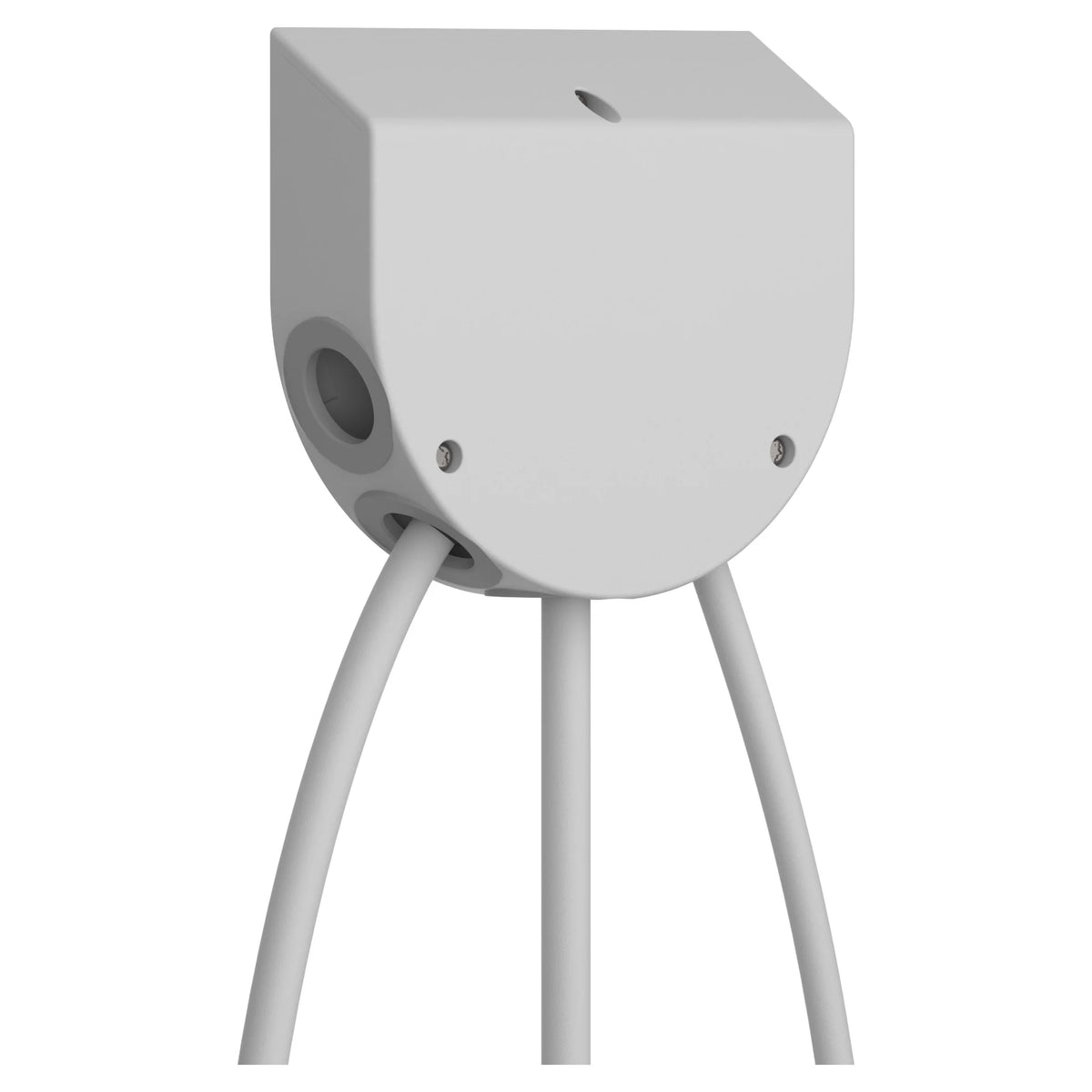

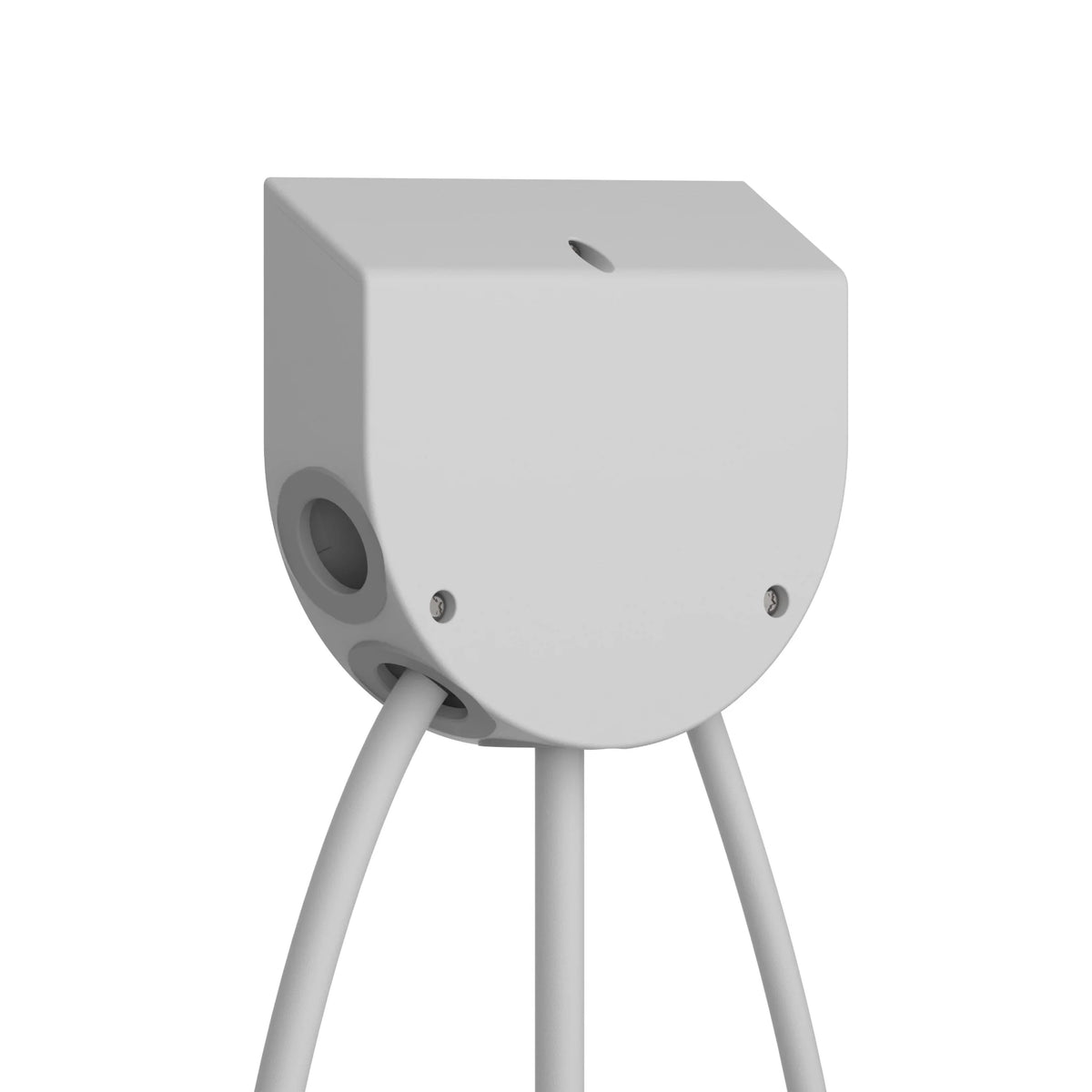

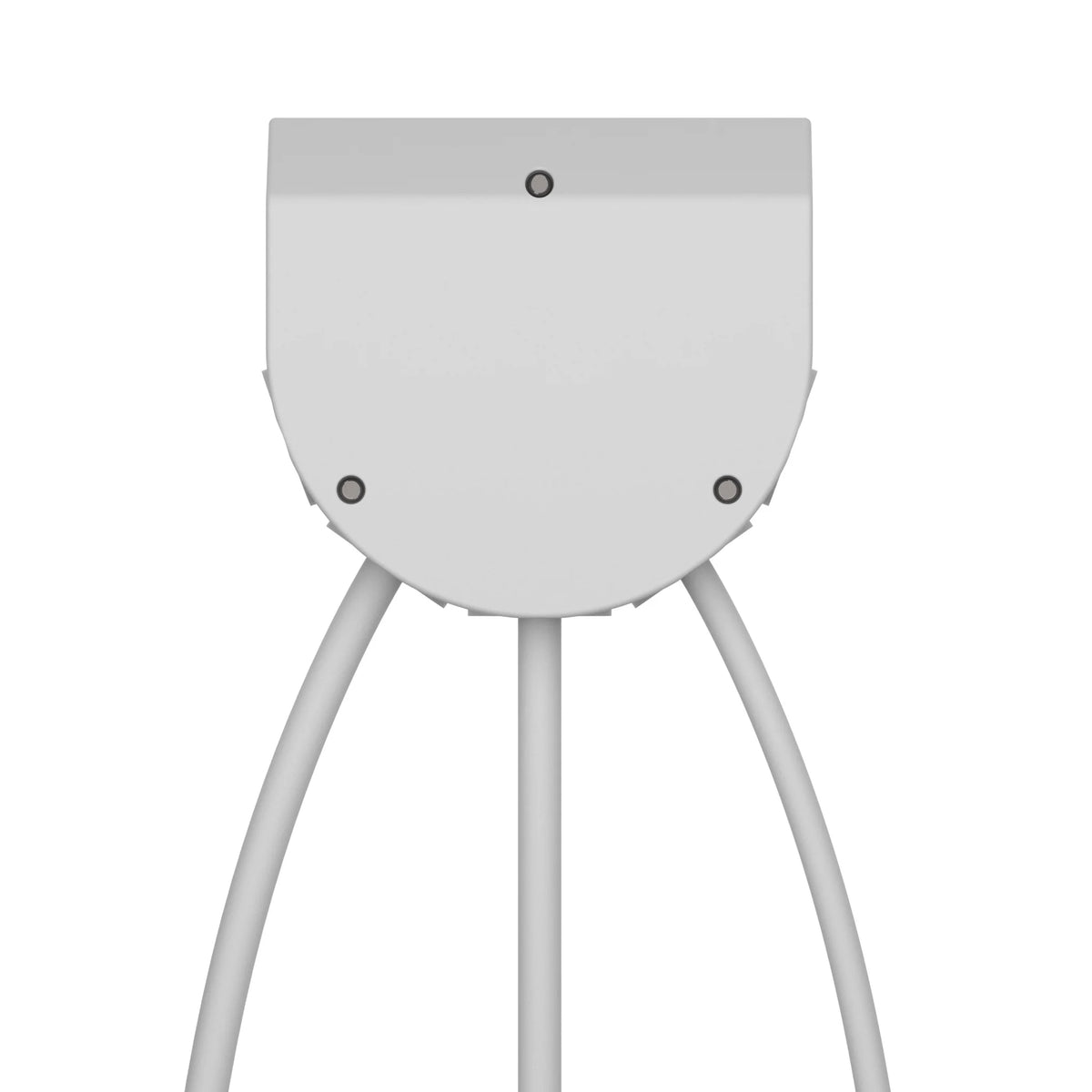

Küchen-Anschlussbox für Kochfeld und Backofen, 11 kW, Abgänge 2–10 m

Ein Herdanschluss für Kochfeld und Backofen: Die Bachmann Küchen-Anschlussbox verteilt einen gemeinsamen dreiphasigen Herdanschluss nach DIN 18015-1 auf ein Kochfeld und einen steckerfertigen Backofen. Alle Leitungen sind vorkonfektioniert, die Box ist montierbar und mit WAGO-Klemmen wiederanschließbar.

Warum dieses Produkt

• Leitungslänge 2,0 m, 5,0 m oder 10,0 m – die gewählte Länge gilt für die Leitungen zu Kochfeld und Backofen; die Zuleitung zur Herdanschlussdose ist bei allen Varianten 2,0 m lang.
• Zuleitung H05VV-F 5G2,5 mm² – mit Aderendhülsen für die Herdanschlussdose, max. 3 × 16 A, 400 V, 3-phasig.
• Kochfeld: H05VV-F 4G2,5 mm² – mit Aderendhülsen, max. 2 × 16 A, 400 V, 2-phasig, für Kochfelder bis 2 × 3.600 W.
• Backofen: H05VV-F 3G1,5 mm² – mit Schutzkontaktkupplung (CEE Typ F, nach IEC 60884 / VDE 0620-1), 16 A, 230 V, für steckerfertige Backöfen bis 3.600 W.
• Maximallast 11 kW – bei symmetrischer Verteilung auf drei Phasen.

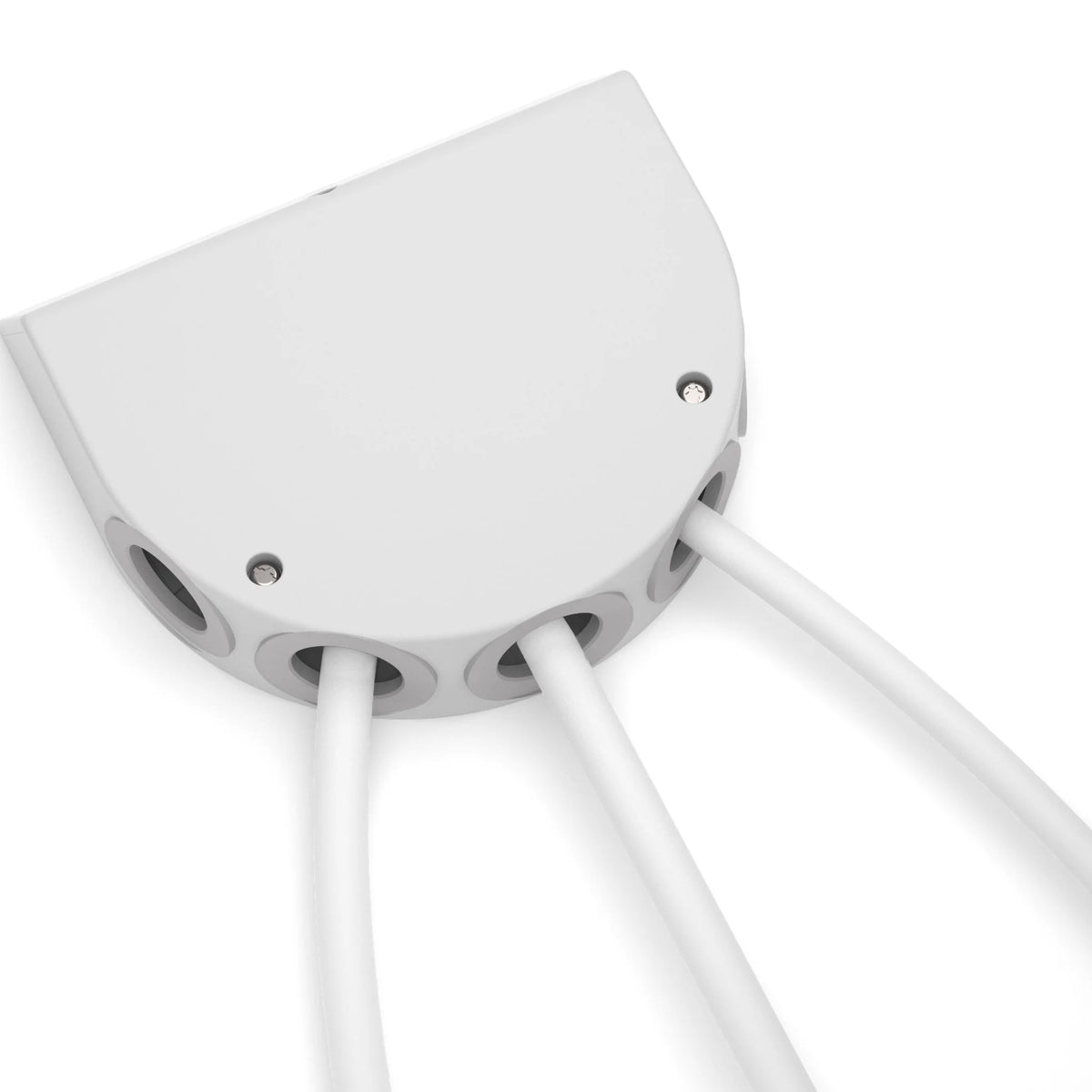

• Wiederanschließbar – innenliegende WAGO-Klemmen der Serie 222; drei Kabeleinlässe über Membran (IP54) mit interner Zugentlastung, zwei zusätzliche Einführungen ohne Zugentlastung.
• Geringe Einbautiefe 34 mm – Maße L × B 116,14 × 125 mm. Box grau (RAL 7035), Leitungen und Kupplung weiß; Schutzart IP20, Kunststoff.

Einsatzbereiche

Für Küchen, in denen Kochfeld und Backofen getrennt eingebaut sind, aber nur ein Herdanschluss vorhanden ist. Die Box gehört an einen trockenen Ort, vorzugsweise an die Wand, und nicht bodenliegend an Stellen mit möglichem Wasserschaden. Die Zuleitung muss laut Hersteller allpolig mit 16-A-Leitungsschutzschalter und Fehlerstrom-Schutzeinrichtung (RCD, max. 30 mA) oder einem FI/LS-Schalter gleicher Kenngrößen abgesichert sein. Die Schutzkontaktkupplung ist nur für den Backofen bestimmt und darf im eingebauten Zustand nicht für Laien bedienbar sein. Bei doppelt isolierten Kochfeldern (Schutzklasse II) bleibt die PE-Ader frei; hat das Kochfeld bereits eine eigene Anschlussleitung, kann sie statt der Kochfeldleitung angeschlossen werden – an den innenliegenden WAGO-Klemmen ohne Aderendhülsen. Anschluss und Inbetriebnahme nur durch Elektrofachkräfte.

Varianten im Überblick

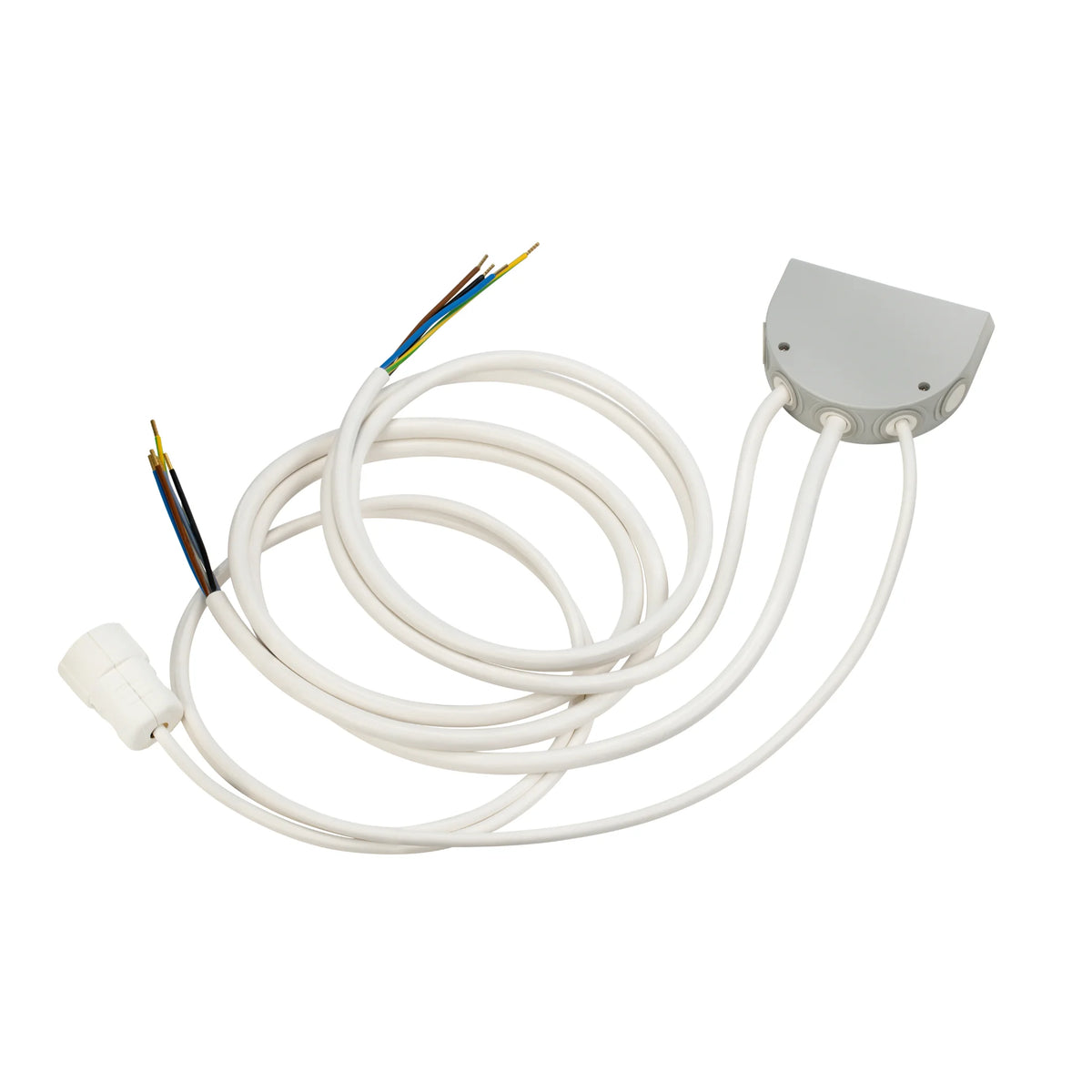

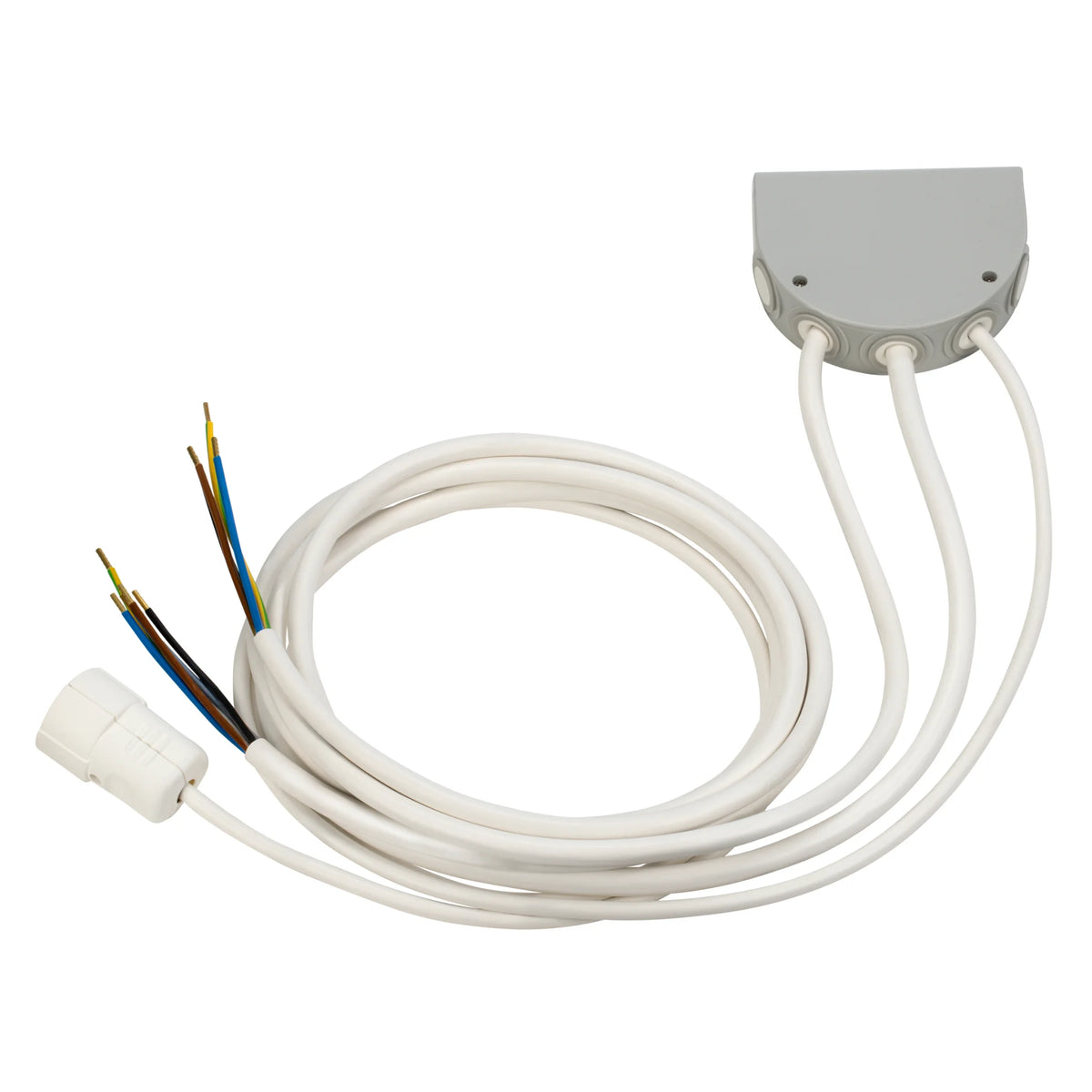

• 2,0 m (923.000) – Zuleitung 2,0 m 5G2,5 mm² · Kochfeld 2,0 m 4G2,5 mm² · Backofen 2,0 m 3G1,5 mm² mit Schutzkontaktkupplung.
• 5,0 m (923.001) – Zuleitung 2,0 m 5G2,5 mm² · Kochfeld 5,0 m 4G2,5 mm² · Backofen 5,0 m 3G1,5 mm² mit Schutzkontaktkupplung.
• 10,0 m (923.002) – Zuleitung 2,0 m 5G2,5 mm² · Kochfeld 10,0 m 4G2,5 mm² · Backofen 10,0 m 3G1,5 mm² mit Schutzkontaktkupplung.

• Bestückung = Schraubklemme
• Max. Leiterquerschnitt = 2,5 mm²
• Form = sonstige
• Montageart = Wand-/Deckenmontage
• Montage im Erdreich = nein
• Montage unter Wasser = nein
• Für Rohrdurchmesser = 20 mm
• Anzahl der Einführungen = 5
• Einführung von hinten = nein
• Länge = 122 mm
• Breite = 115 mm
• Tiefe = 33 mm
• Durchmesser = 0 mm
• Anreihbar = nein
• Art der Gehäusedurchführung = Dichtmembran
• Werkstoff = Kunststoff
• Halogenfrei = nein
• Oberflächenschutz = unbehandelt
• Farbe = grau
• Schutzart (IP) = IP20
• Ausführung Deckel = Montagedeckel
• Transparenter Deckel = nein
• Vergießbar = nein
• Deckelbefestigung = geschraubt
• Mit Vergussmasse mitgeliefert = nein
• Plombierbar = nein
• Bemessungsisolationsspannung Ui = 400 V
• Funktionserhalt = ohne
• Mit Abschirmung = nein
• Witterungsbeständig = nein
• Explosionsgeprüfte Ausführung = nein
• Für Ex-Zone Gas = ohne
• Für Ex-Zone Staub = ohne
