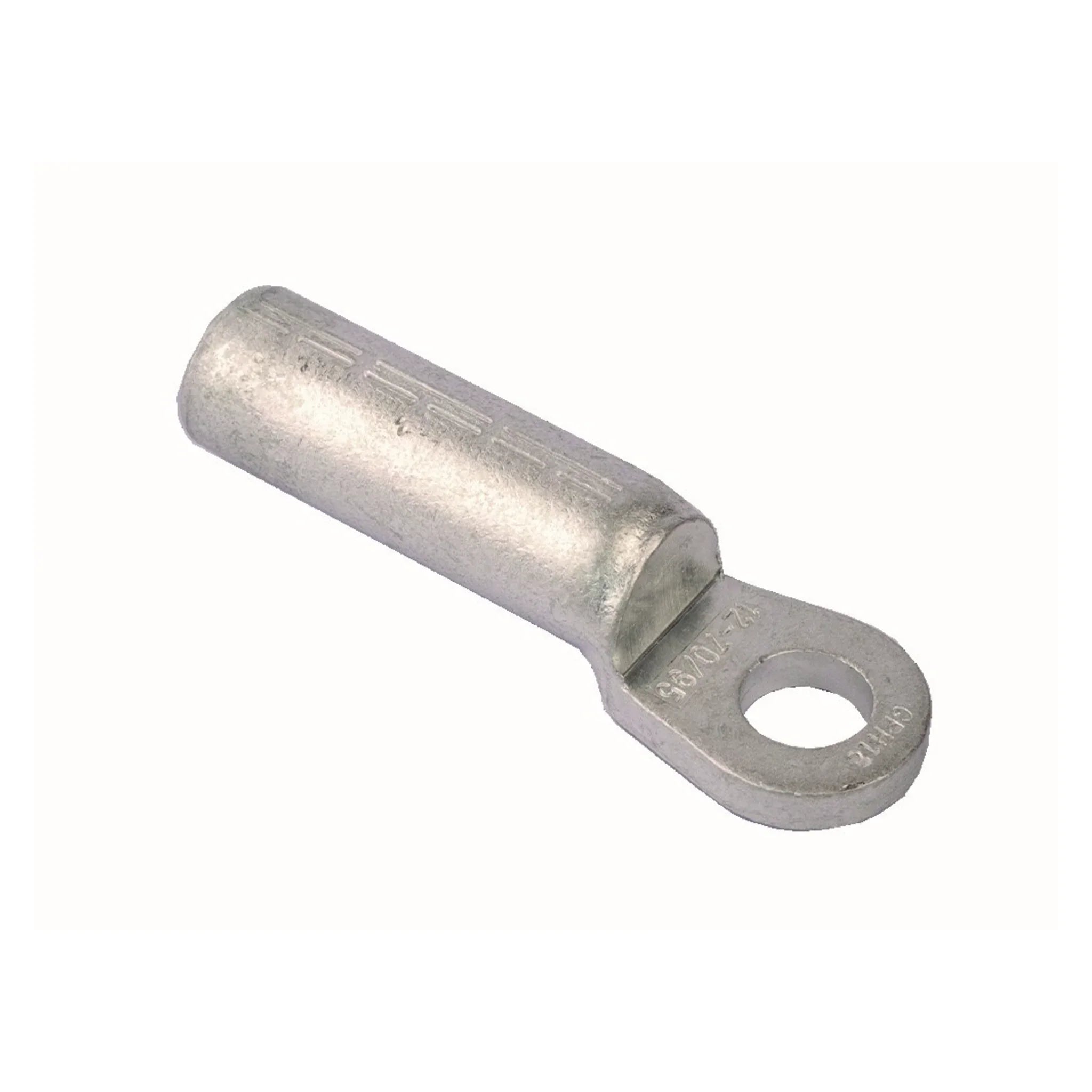

Presskabelschuh DIN 46329 für Aluminiumleiter, 16–500 mm²

Aluminiumleiter brauchen einen Kabelschuh aus dem gleichen Werkstoff, sonst entsteht an der Kontaktstelle ein galvanisches Element. Dieser Presskabelschuh ist vollständig aus Aluminium gefertigt, folgt in der Rohrabmessung der DIN 46329 und wird mit Sechskantpressung angeschlagen. Der Querschnittsbereich von 16 bis 500 mm² deckt Verteilungs- und Einspeisekabel in Innenraum- und Freiluftendverschlüssen ab.

Nutzen

• Werkstoff Aluminium passend zum Al-Leiter — keine Mischkontaktstelle, kein zusätzliches Korrosionsrisiko.

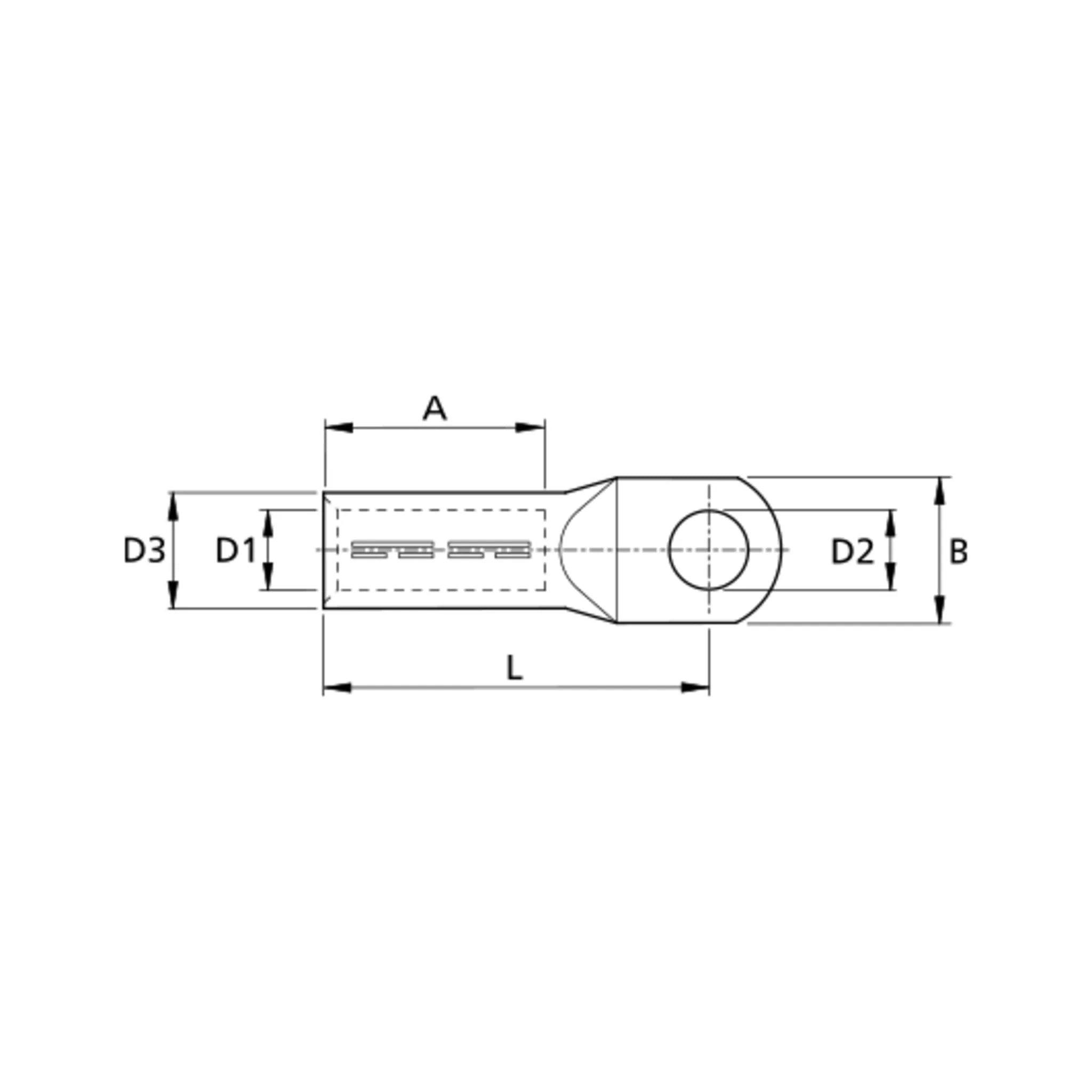

• Rohrabmessung nach DIN 46329, dadurch eindeutige Zuordnung von Pressgesenk und Presskraft.
• Kurze Hülsenform mit einem Befestigungsloch für die üblichen Anschlussbolzen an Schienen und Klemmkästen.
• Rundleiterausführung, zusätzlich mit Angaben für sektorförmige Leiter (SE) in den Varianten.
• Für Innenraum- und Freiluft-Endverschlüsse einsetzbar.

Anwendung

Der Kabelschuh wird auf den abgesetzten Aluminiumleiter aufgeschoben und mit Sechskantpressung verpresst. Entscheidend ist die Vorbereitung: Aluminium bildet sofort eine Oxidschicht, die vor dem Verpressen mechanisch entfernt werden muss; anschließend gehört Kontaktfett in die Hülse, damit sich unter der Pressung keine neue Oxidschicht bildet. Zur Auswahl des Gesenks dient die Kennziffer der jeweiligen Variante — sie steht in den Varianten-Details und muss mit dem Einsatz im Presswerkzeug übereinstimmen, sonst stimmt die Pressverbindung weder mechanisch noch elektrisch. Achten Sie außerdem auf die Leiterart: Für Rundleiter (RM/SM) und für sektorförmige Leiter (SE) gelten in den Varianten unterschiedliche Nennquerschnitte, und das Anschlussgewinde reicht von M12 bis M20. Für Al/St-Seile ist diese Ausführung nicht vorgesehen. Die Schraubverbindung wird mit Drehmomentschlüssel angezogen und nach dem Setzen kontrolliert, weil Aluminium unter Dauerlast zum Fließen neigt.

Lieferumfang

Geliefert je nach Variante im Karton oder in der Herstellerpackung; die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Querschnittsform = rund
• Schmale Flanschausführung = ja
• Nennquerschnitt Aluminium, RM/SM = 70 mm²
• Nennquerschnitt Aluminium, SE = 95 mm²
• Min. AWG-Größe = 000
• Max. AWG-Größe = 00
• Anschlussgewindemaß (metrisch) = 12
• Werkstoff = Aluminium
• Geeignet für Al/St-Seile = nein
• St-Nennquerschnitt = 70 mm²
• Längsdicht = ja
• Kennziffer = 18
• Anzahl der Befestigungslöcher = 1
• Hülsenform = kurz
• Farbe = sonstige
• Isoliert = nein
• Vorgefüllt mit Dichtmasse = nein
• Entspricht DIN = ja
