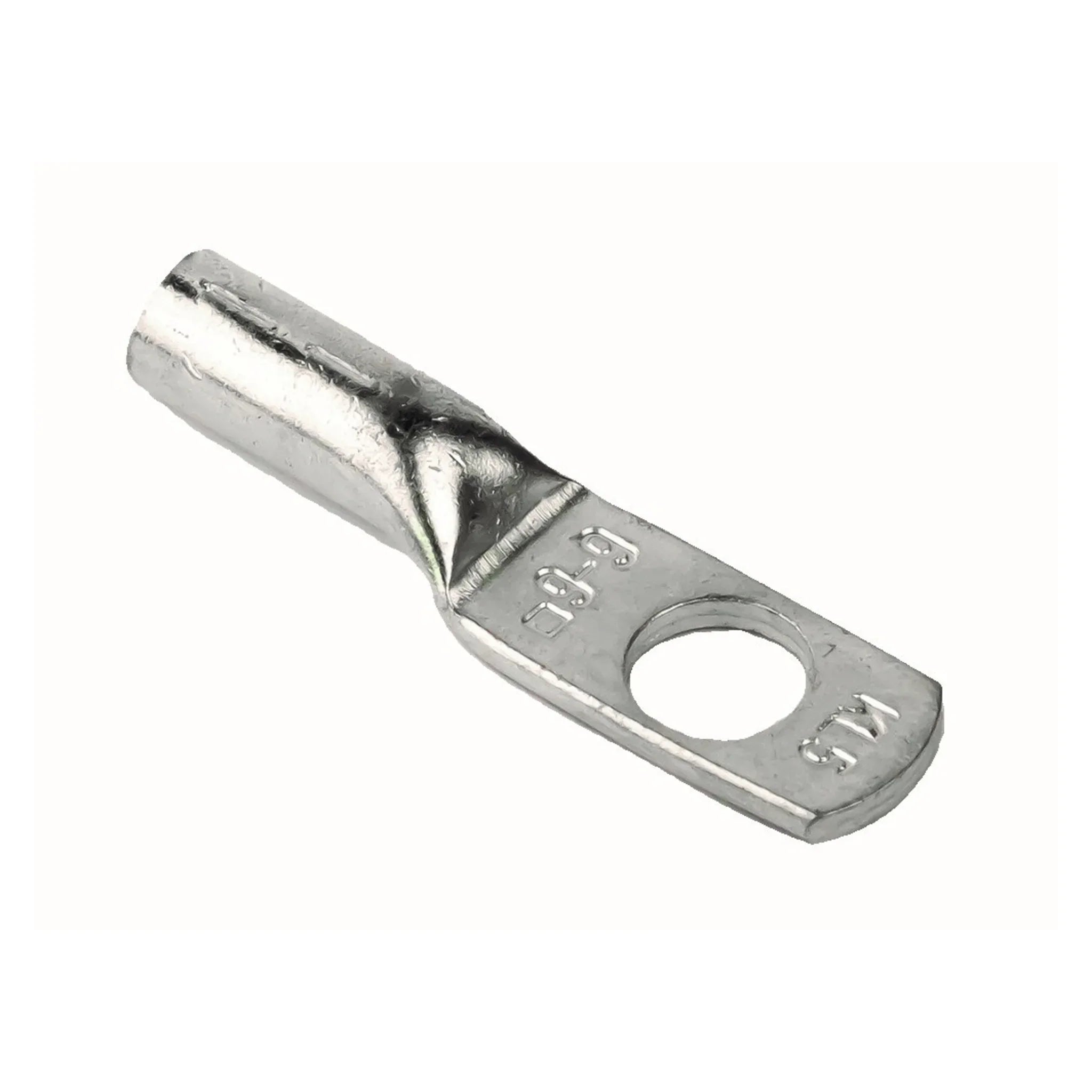

Presskabelschuh DIN 46235 Kupfer verzinnt, 6–500 mm²

Der Presskabelschuh nach DIN 46235 ist der Standardanschluss für Kupferleiter an Schienen, Klemmen und Endverschlüssen. Die genormte Rohrabmessung sorgt dafür, dass Kabelschuh, Leiter und Sechskantmatrize zusammenpassen und die Pressung reproduzierbar bleibt.

Nutzen

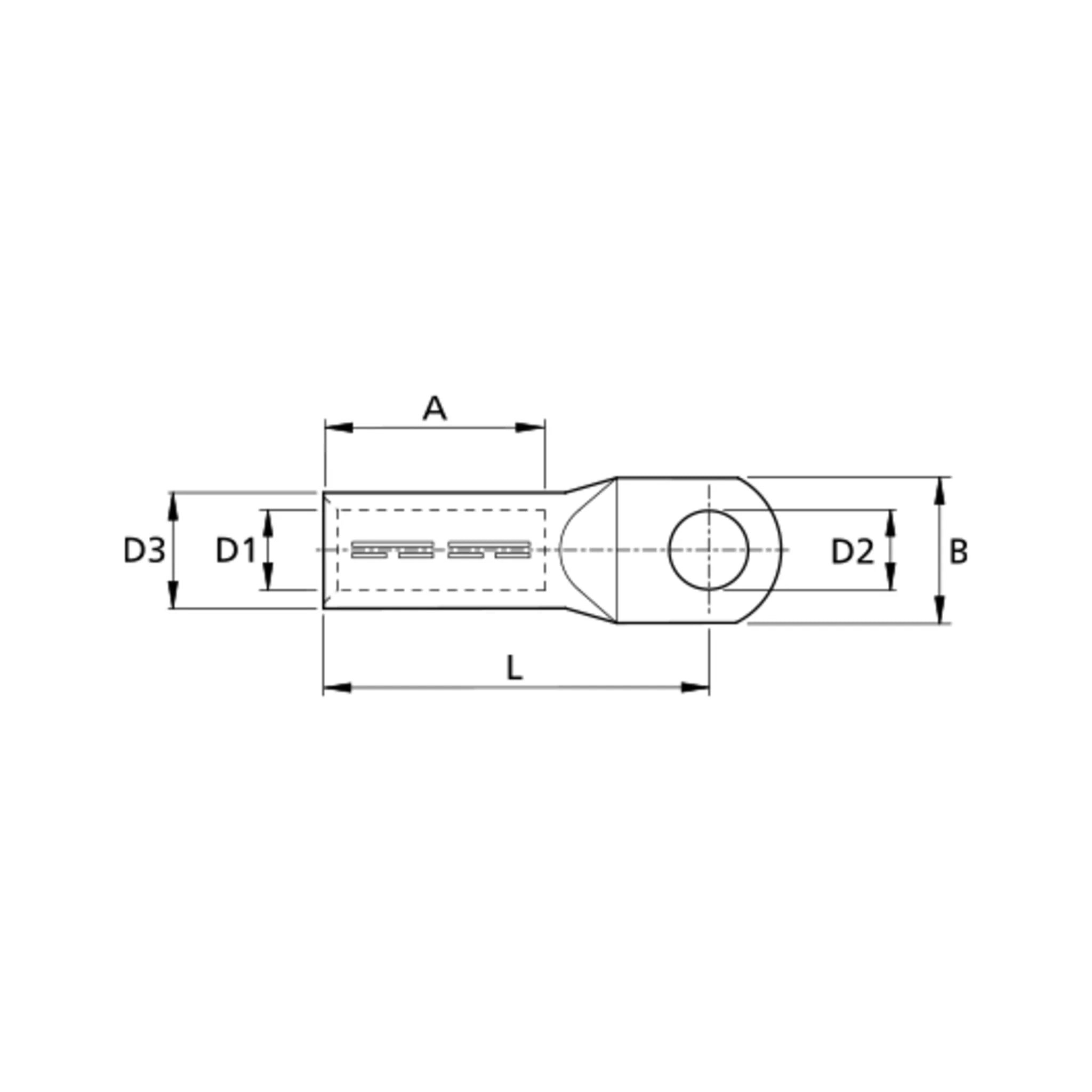

• Rohrabmessung nach DIN 46235 — die Matrize wird über die Kennziffer eindeutig zugeordnet.
• Verzinnte Oberfläche schützt das Kupfer vor Korrosion und hält den Übergangswiderstand stabil.
• Gerade Ausführung mit 180° Anschlusswinkel und einem Befestigungsloch für die klassische Schienenmontage.
• Ein durchgehender Größenbereich von 6 bis 500 mm² mit Bolzenmaßen von M6 bis M16.
• Ohne Kennfarbe ausgeführt, dadurch neutral für alle Phasen einsetzbar.

Anwendung

Verpresst wird mit Sechskantpressung: Leiter bis zum Anschlag in den Rohrteil einführen, Matrize passend zur Kennziffer wählen und die vom Werkzeughersteller vorgegebene Anzahl an Pressungen setzen. Der Bestandstext weist die Kabelschuhe für Innenraum-Endverschlüsse aus. Wählen Sie die Variante zuerst nach dem Leiterquerschnitt und dann nach dem Bolzenmaß der Anschlussstelle — ein zu großes Loch verringert die Auflagefläche, ein zu kleines passt nicht über den Bolzen. Achten Sie darauf, dass Leiterklasse und Rohrinnendurchmesser zueinander passen; für sektorförmige oder feinstdrähtige Leiter sind eigene Bauformen vorgesehen. Nach dem Verpressen wird die Presstelle entgratet und je nach Einbauort isoliert.

Lieferumfang

Geliefert im Karton (CT) oder als Packung (PA); die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 6
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 5
• Nennquerschnitt = 6 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
