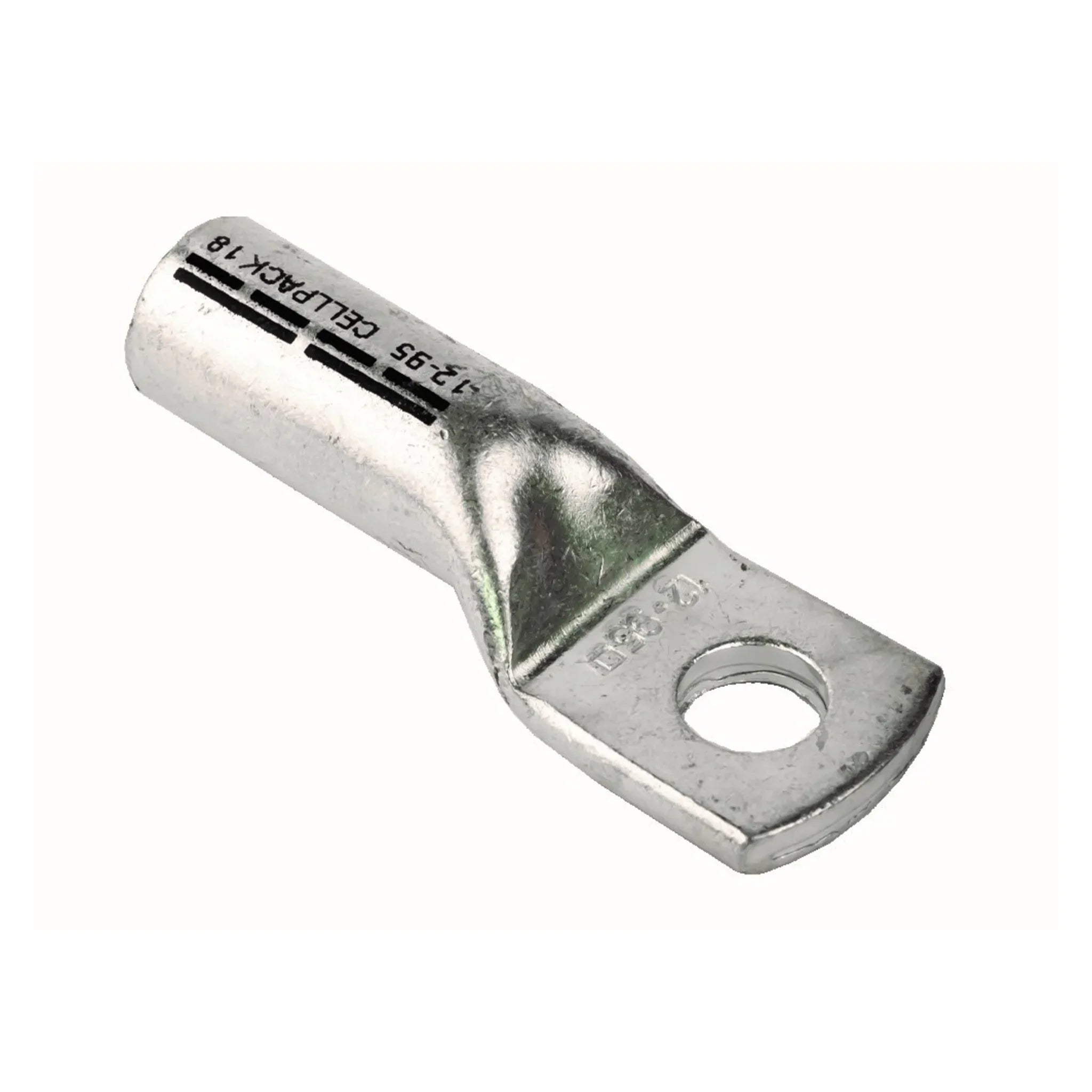

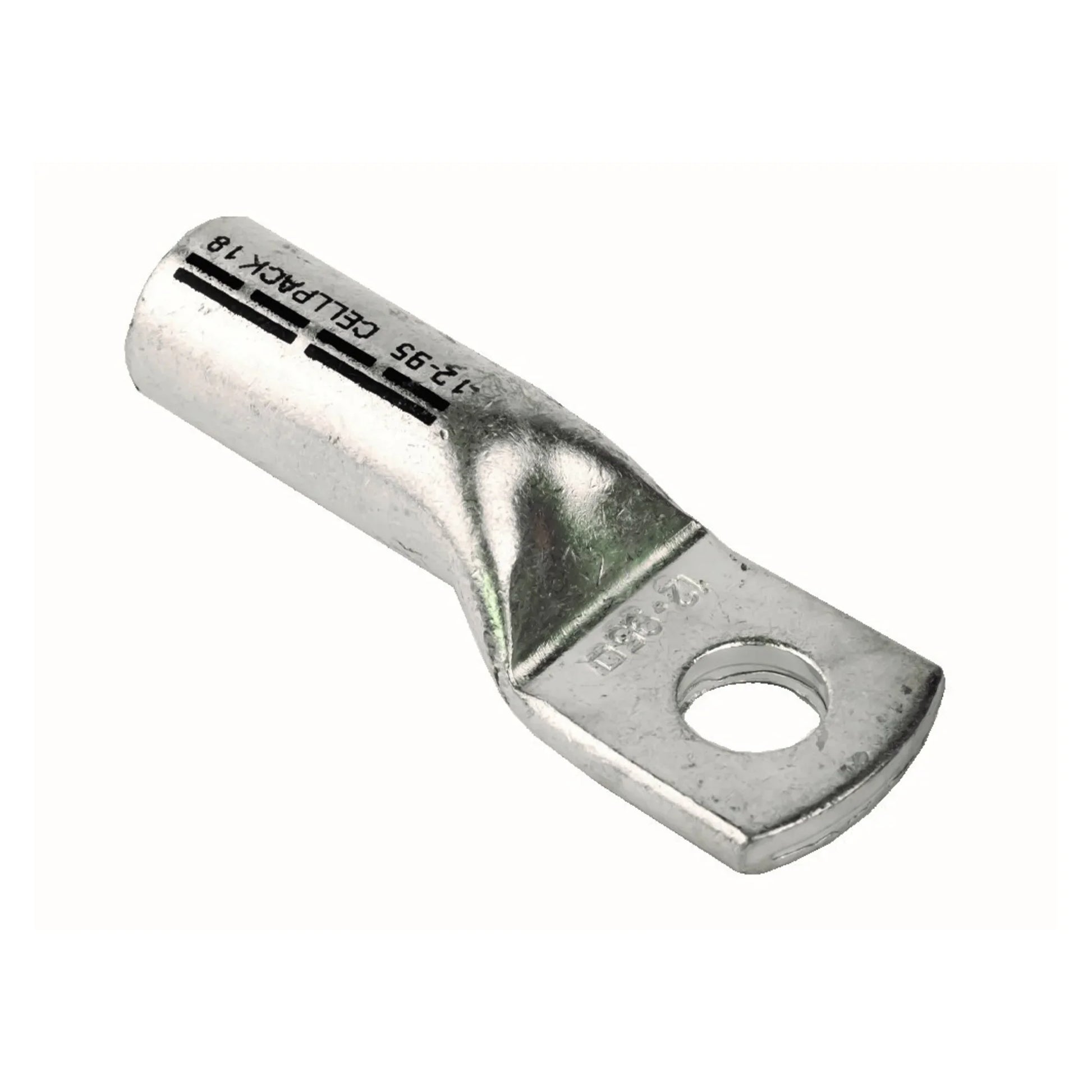

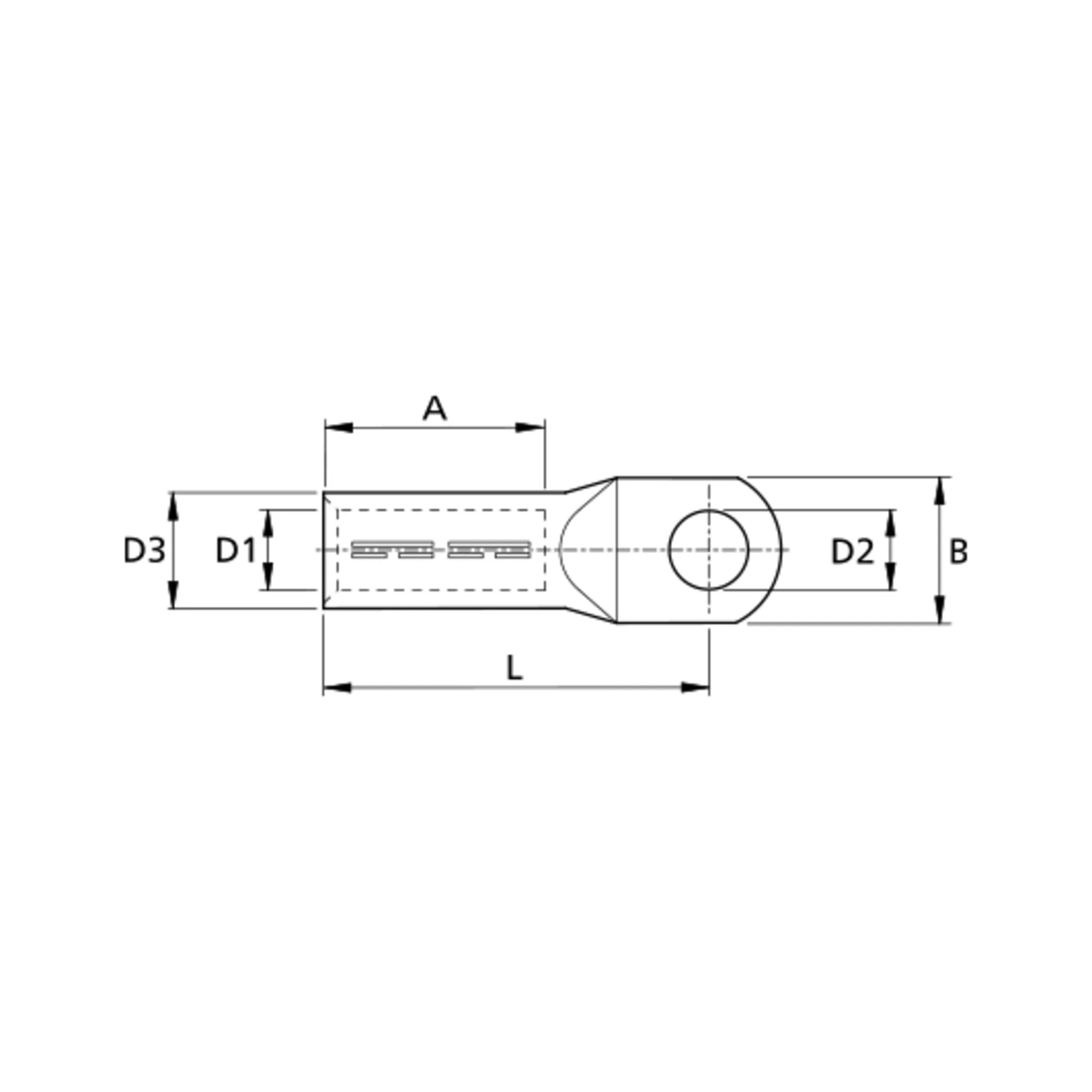

Presskabelschuh DIN 46236 Sechskantpressung, 95 mm²

Der Presskabelschuh verbindet einen Kupferleiter mit 95 mm² dauerhaft mit einem Schraubanschluss M12. Die Verbindung entsteht durch Sechskantpressung, die den Leiter formschlüssig in die Presshülse einbettet. Laut Bestandsdaten ist die Ausführung für Innenraum-Endverschlüsse vorgesehen.

Nutzen

• Kennziffer 18 auf dem Kabelschuh sorgt für die eindeutige Zuordnung von Pressform und Presswerkzeug.
• Sechskantpressung ergibt eine gleichmäßig verdichtete, gasdichte Pressstelle mit niedrigem Übergangswiderstand.
• Verzinnte Oberfläche schützt das Kupfer gegen Korrosion an der Anschlussstelle.
• Gerade Ausführung mit 180° Anschlusswinkel und einem Befestigungsloch für M12.
• Nach Bestandsangabe DIN 46236, damit die Bauform reproduzierbar zur Schienenbohrung passt.

Anwendung

Der Leiter wird auf die Länge der Presshülse abisoliert, bis zum Anschlag eingeführt und mit dem zur Kennziffer passenden Sechskanteinsatz verpresst; Anzahl und Lage der Pressungen richten sich nach der Vorgabe des Werkzeugherstellers. Vor der Auswahl gleichen Sie drei Punkte ab: den Leiterquerschnitt von 95 mm², das Bolzenmaß M12 der Anschlussschiene und den Platz, den der gerade Flansch am Anschlusspunkt benötigt. Da nur ein Befestigungsloch vorhanden ist, muss die Schraubverbindung mit dem vorgeschriebenen Drehmoment angezogen und gegen Verdrehen gesichert werden. Für Endverschlüsse im Außenbereich oder für Aluminiumleiter ist eine andere Bauform zu wählen, weil dieser Kabelschuh für Kupferleiter im Innenraum ausgelegt ist.

Lieferumfang

Geliefert wird der Presskabelschuh im Karton (CT). Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 12
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 18
• Nennquerschnitt = 95 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
