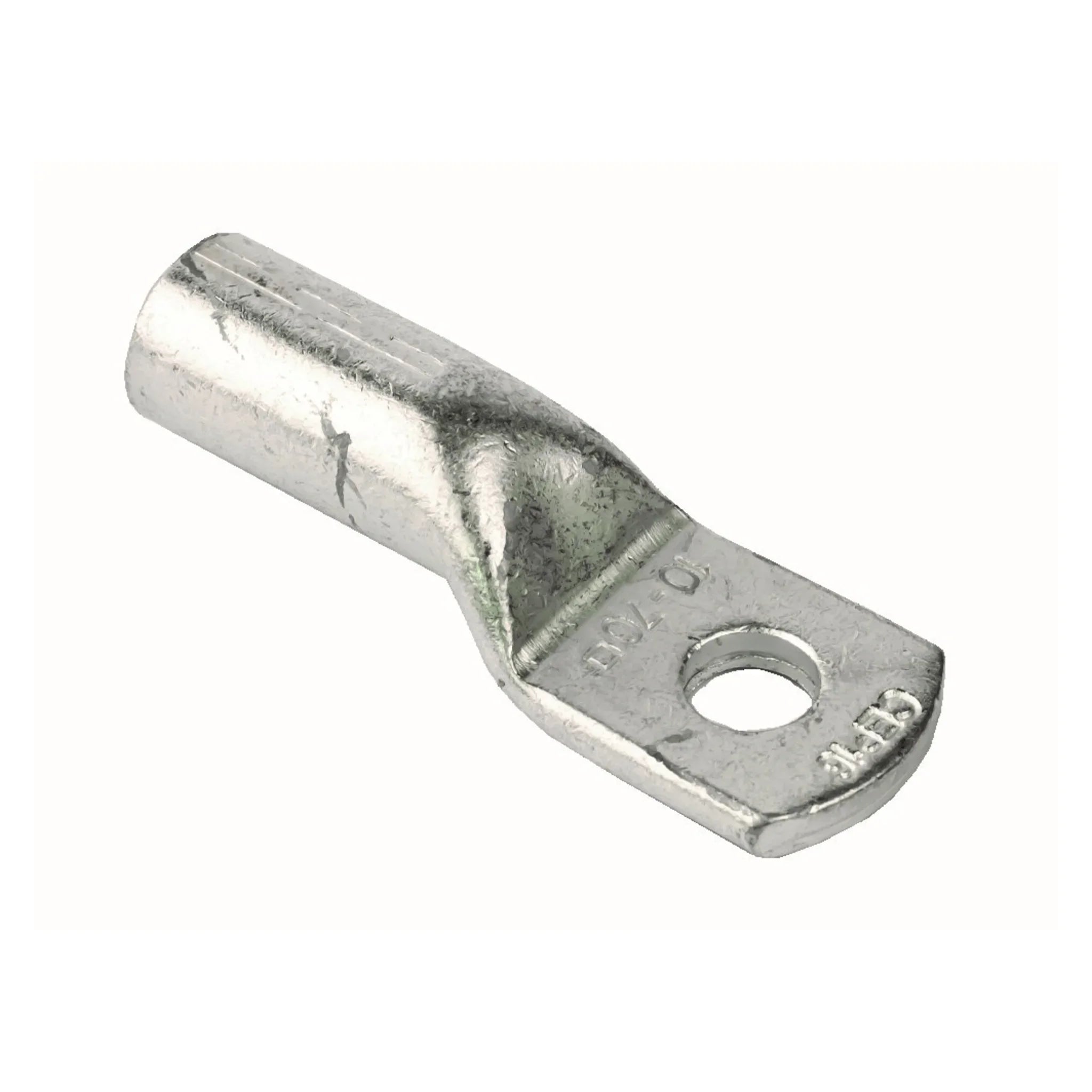

Presskabelschuh DIN 46239 Sechskantpressung M10, 70 mm²

Der Presskabelschuh schließt einen Kupferleiter an Sammelschienen, Trennklemmen und Geräteanschlüsse an. Der verzinnte Rohrschaft wird im Sechskantverfahren verpresst und ergibt eine gasdichte, mechanisch feste Kontaktzone; die gerade Anschlussfahne trägt ein Befestigungsloch für einen M10-Bolzen.

Nutzen

• Sechskantpressung erzeugt eine hohe, gleichmäßig verteilte Kontaktkraft im Schaft.
• Die aufgedruckte Kennziffer ordnet den passenden Presseinsatz eindeutig zu und vermeidet Fehlpressungen.
• Verzinnte Oberfläche schützt Auflagefläche und Kontaktzone gegen Korrosion.

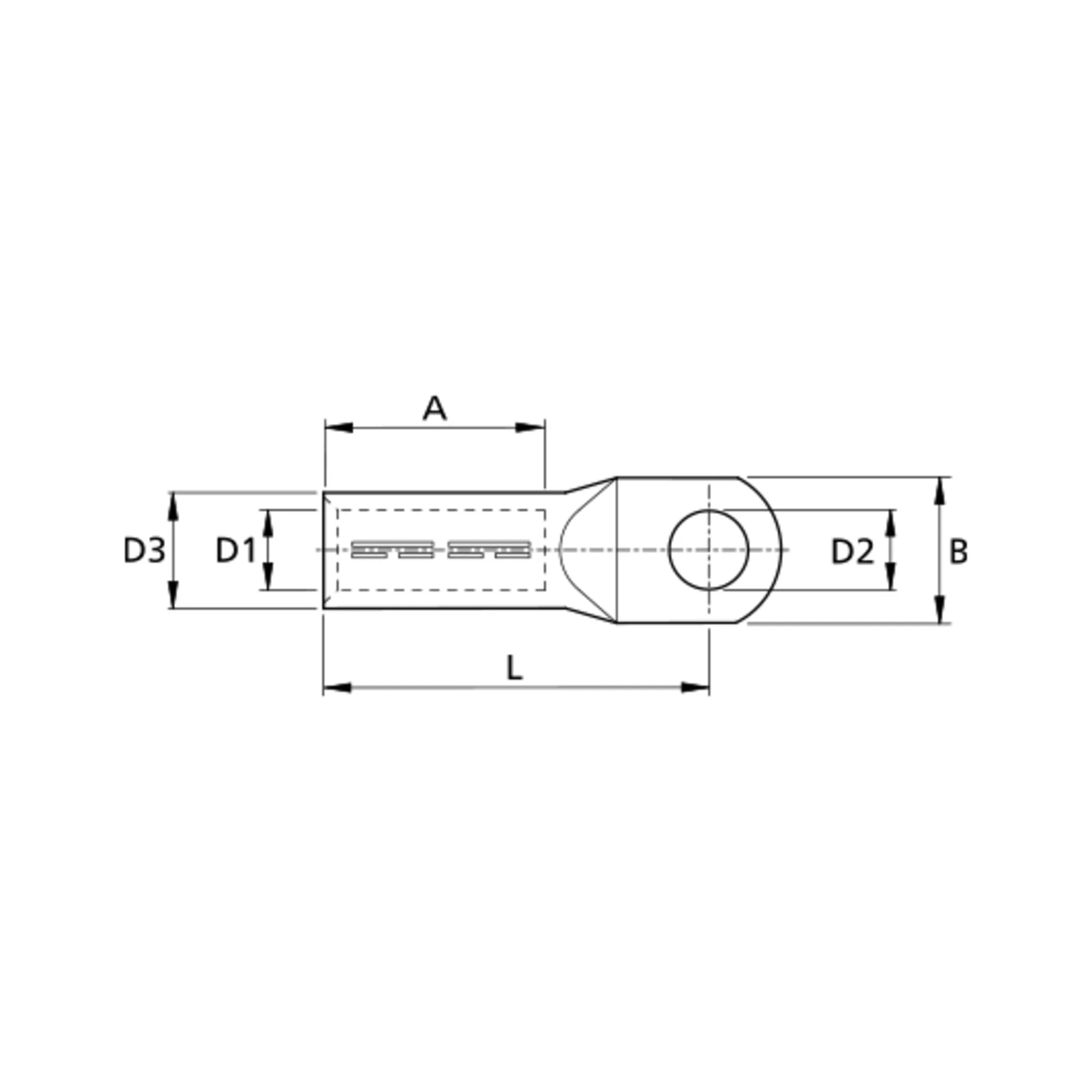

• Gerade Anschlussfahne mit 180°-Auflage für den direkten Anschluss an flache Kontaktflächen.
• Für Innenraum-Endverschlüsse ausgelegt und mit Anschlussgewindemaß M10 auf gängige Schienenbohrbilder abgestimmt.

Anwendung

Setzen Sie den Kabelschuh am Ende eines Kupferkabels ein, etwa in Verteilungen, Trafoanschlüssen und Schaltanlagen im Innenraum. Isolieren Sie den Leiter auf die Schaftlänge ab, führen Sie ihn bis zum Anschlag ein und verpressen Sie mit einer hydraulischen Presse und dem Sechskant-Presseinsatz, der zur Kennziffer gehört; Anzahl und Reihenfolge der Pressungen gibt die Presstabelle vor. Prüfen Sie vor dem Verschrauben, ob Bolzenmaß und Lochabstand am Anschlusspunkt zur geraden Fahne passen, und halten Sie das für die Verschraubung vorgesehene Drehmoment ein. Die Isolierung der Kontaktzone stellen Sie bauseits her, üblich sind Schrumpfschlauch oder Isolierkappe. Eine Kennfarbe ist nicht vorhanden, die Zuordnung erfolgt über Kennziffer und Aufdruck.

Lieferumfang

Geliefert wird der Presskabelschuh im Karton. Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 10
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 16
• Nennquerschnitt = 70 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
