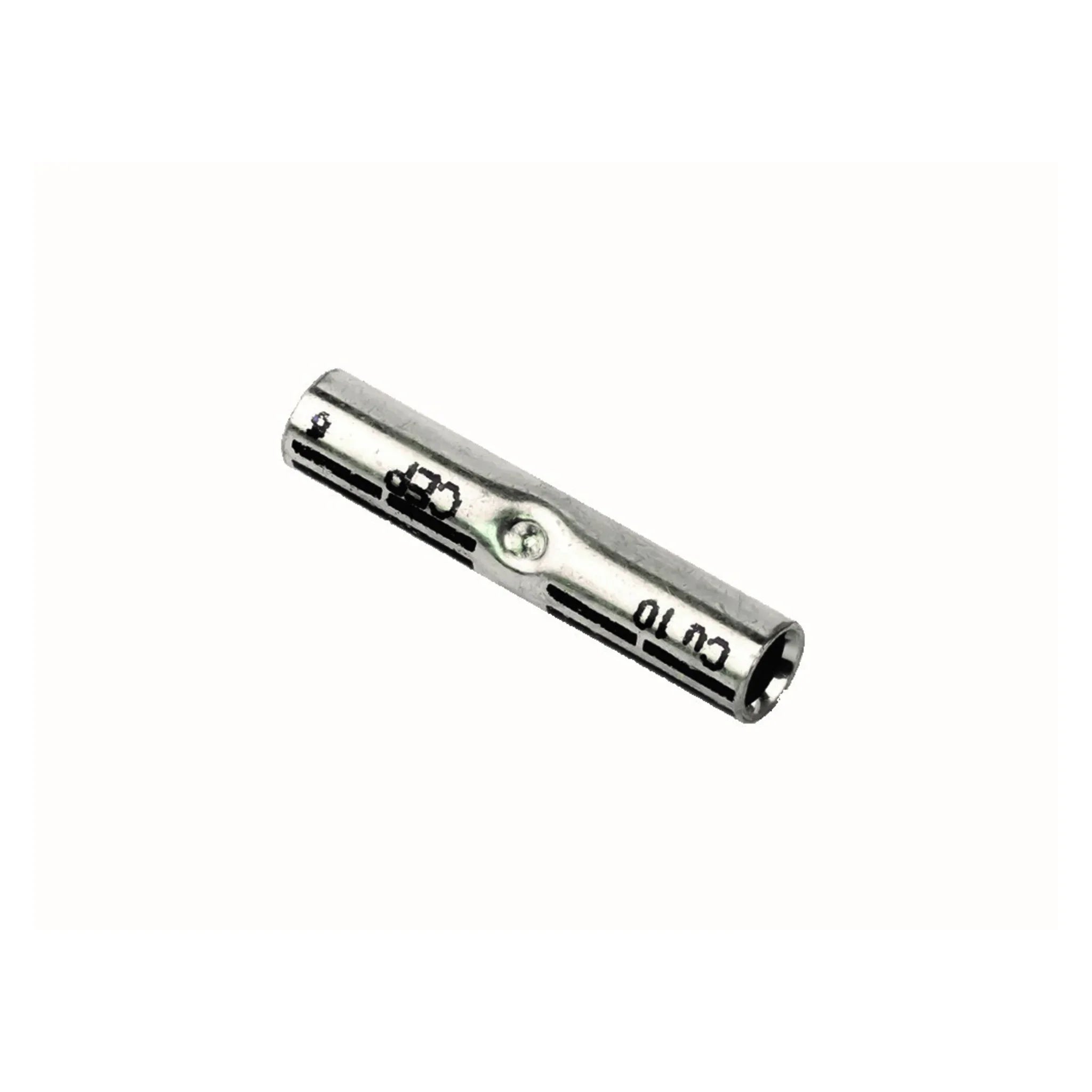

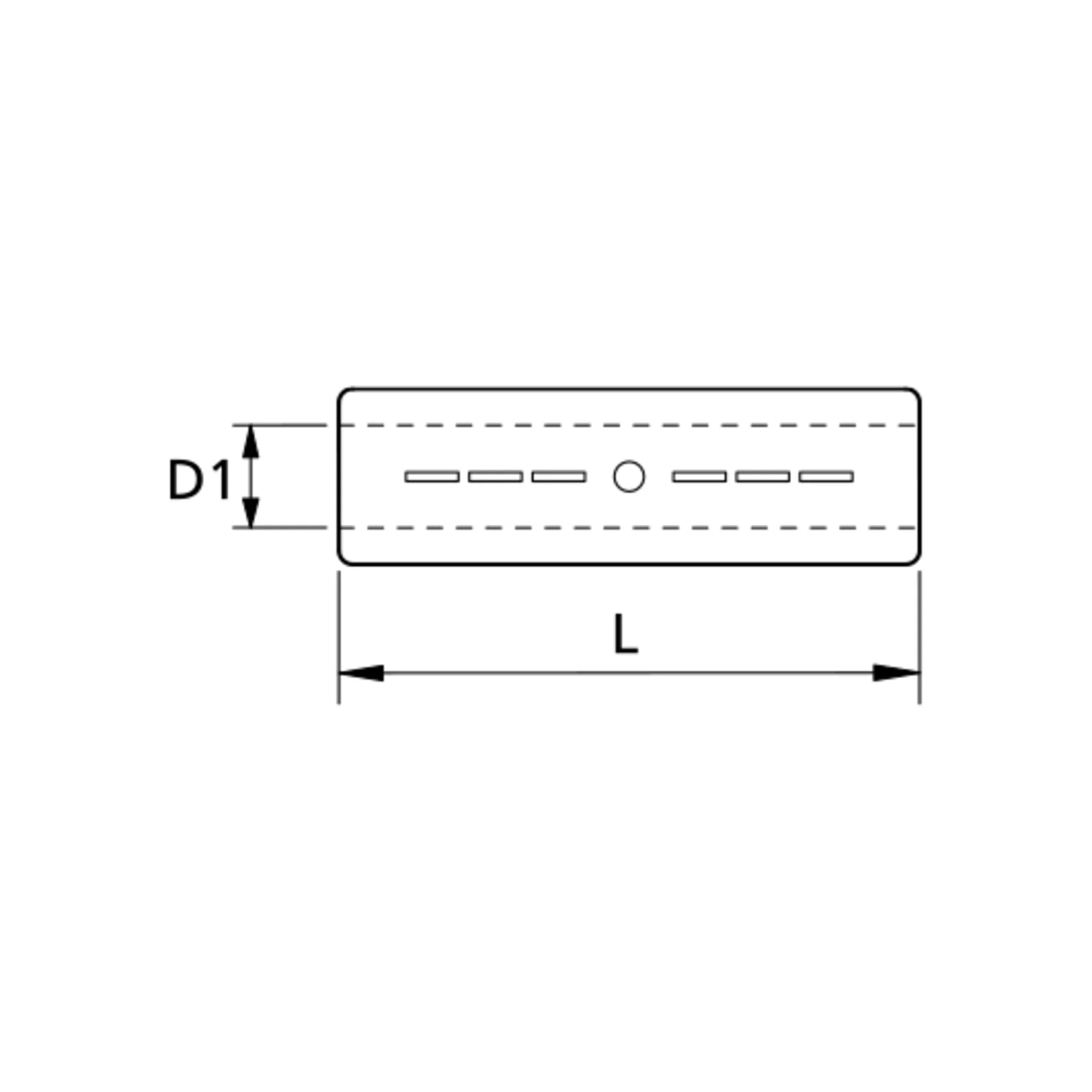

Quetschkabelschuh Sonderform DIN 46267 bis 10 kV, 10–240 mm²

In Verbindungsmuffen zählt vor allem der Platz: Der Verbinder muss kurz bauen, rund bleiben und sich sauber mit Sechskantpressung verarbeiten lassen. Dieser Kupferverbinder nach DIN 46267 erfüllt genau das und ist für Verbindungen bis 10 kV ausgelegt. Ohne Trennsteg im Inneren kann der Leiter über die volle Länge eingeführt werden.

Nutzen

• Ausführung nach DIN 46267, dadurch sind Rohrmaße und Pressbereiche genormt und mit den üblichen Sechskant-Matrizen verarbeitbar.
• Ohne Trennsteg und ohne Ölstopp: Der Leiter lässt sich durchschieben, was die Montage in beengten Muffenkörpern erleichtert.
• Kupfer, galvanisch verzinnt, für einen dauerhaft niedrigen Übergangswiderstand im vergossenen oder geschrumpften Muffenkörper.
• Spannungsreihe bis 10 kV, also auch für Mittelspannungsgarnituren geeignet und nicht nur für Niederspannung.
• Kurze Hülsenform, damit der Verbinder in den Muffenkörper passt, ohne den Aufbau zu verlängern.

Anwendung

Der typische Einsatz ist die Zwischenverbindung von Kupferkabeln in Verbindungs- und Reparaturmuffen. Der Verbinder ist für mehrdrähtige Rundleiter vorgesehen, für feindrähtige Leiter ist er nicht freigegeben; prüfen Sie also den Leiteraufbau, bevor Sie bestellen. Verpresst wird mit Sechskantpressung, wobei Anzahl und Lage der Pressungen sich nach Querschnitt und Werkzeugreihe richten. Da die Verbindung nicht zugfest ausgeführt ist, muss das Kabel unabhängig davon zugentlastet verlegt sein. Achten Sie außerdem darauf, dass der Außendurchmesser des verpressten Verbinders in Ihre Garnitur passt, sonst wird die Isolationsrekonstruktion in der Muffe schwierig.

Lieferumfang

Geliefert im Karton. Querschnitt und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 10 mm²
• Min. AWG-Größe = 8
• Max. AWG-Größe = 8
• Ausführung = DIN-Ausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 10 kV
• Art der Verbindung = Stoßverbinder
• Anzahl der Abzweige = 1
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
