Schraubkabelschuh Al/Cu längsdicht M12/M16, 6–630 mm²

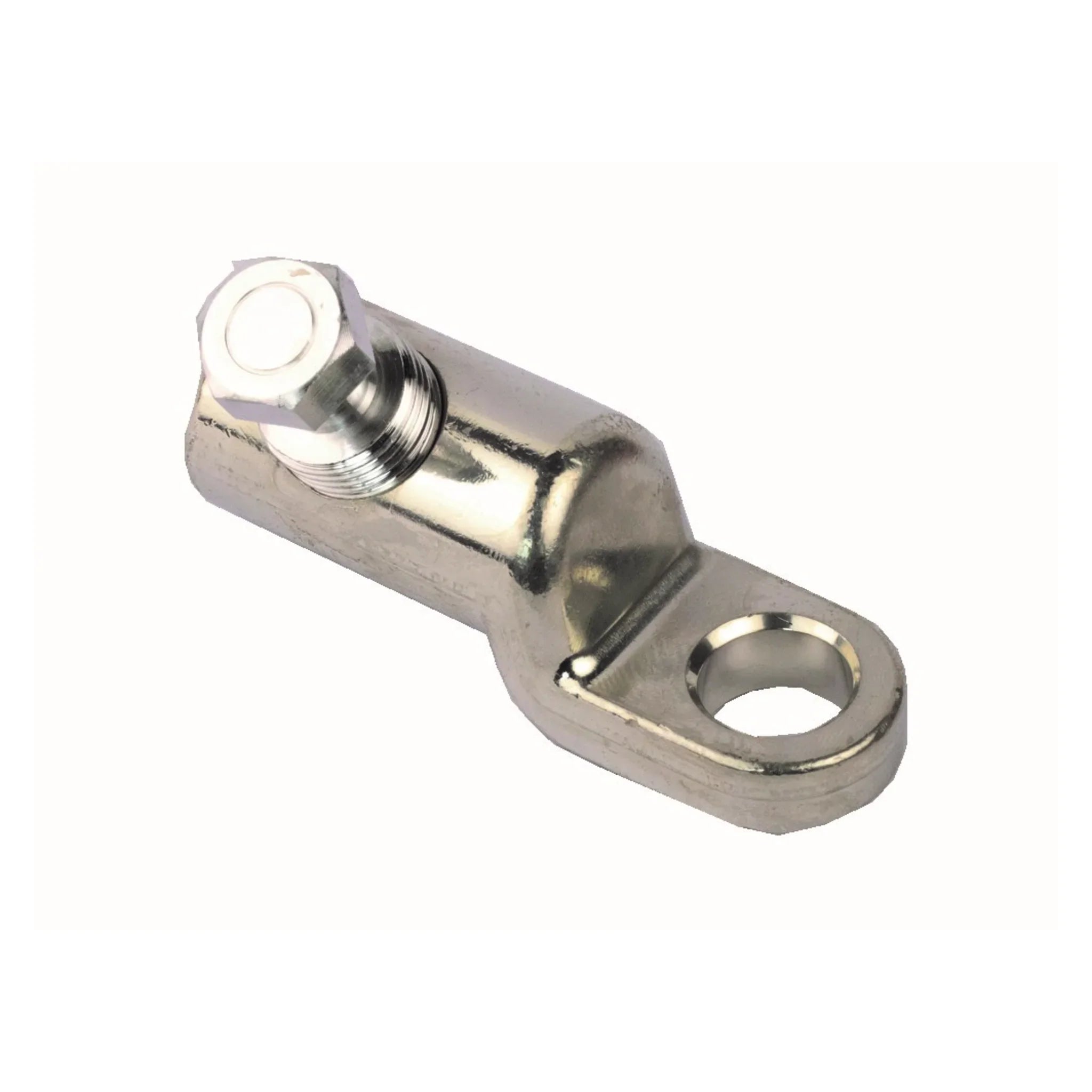

Der Schraubkabelschuh verbindet Aluminium- und Kupferleiter ohne hydraulisches Presswerkzeug. Die Abreißkopfschrauben scheren beim vorgegebenen Drehmoment ab, sodass die Kontaktkraft auch ohne Drehmomentschlüssel reproduzierbar stimmt. Die längsdichte Ausführung verhindert das Wandern von Feuchtigkeit und Tränkmasse entlang des Leiters.

Nutzen

• Abreißkopfschrauben setzen das richtige Drehmoment selbst, ganz ohne kalibriertes Werkzeug.
• Ein Kabelschuh für Aluminium- und Kupferleiter in den Leiterformen RE, RM, SE und SM.
• Längsdichte Bauform hält Feuchtigkeit und Tränkmasse aus der Anschlussstelle heraus.
• Für Innenraum- und Freiluft-Endverschlüsse zugelassen, verzinnte Oberfläche als Korrosionsschutz.
• Montage ohne Presse: ideal für Störungsdienst, Mastarbeit und beengte Muffengruben.

Anwendung

Der Schraubkabelschuh ist die Wahl, wenn ein Großquerschnitt angeschlossen werden muss und Presse oder passender Presseinsatz nicht verfügbar sind, oder wenn ein Leitertyp anliegt, für den kein eigener Presskabelschuh vorgehalten wird. Ein breiter Klemmbereich deckt Querschnitte von 6 bis 630 mm² ab, der Anschlussbolzen liegt je nach Größe bei M12 oder M16. Isolieren Sie den Leiter auf die Klemmlänge ab, führen Sie ihn bis zum Anschlag ein und ziehen Sie die Schrauben gleichmäßig über Kreuz an, bis alle Köpfe abgeschert sind. Bei Aluminiumleitern gelten zusätzlich die Herstellervorgaben zur Leitervorbereitung. Die Isolierung der Verbindung stellen Sie anschließend bauseits her, üblich sind Schrumpftechnik oder Aufschiebeteile.

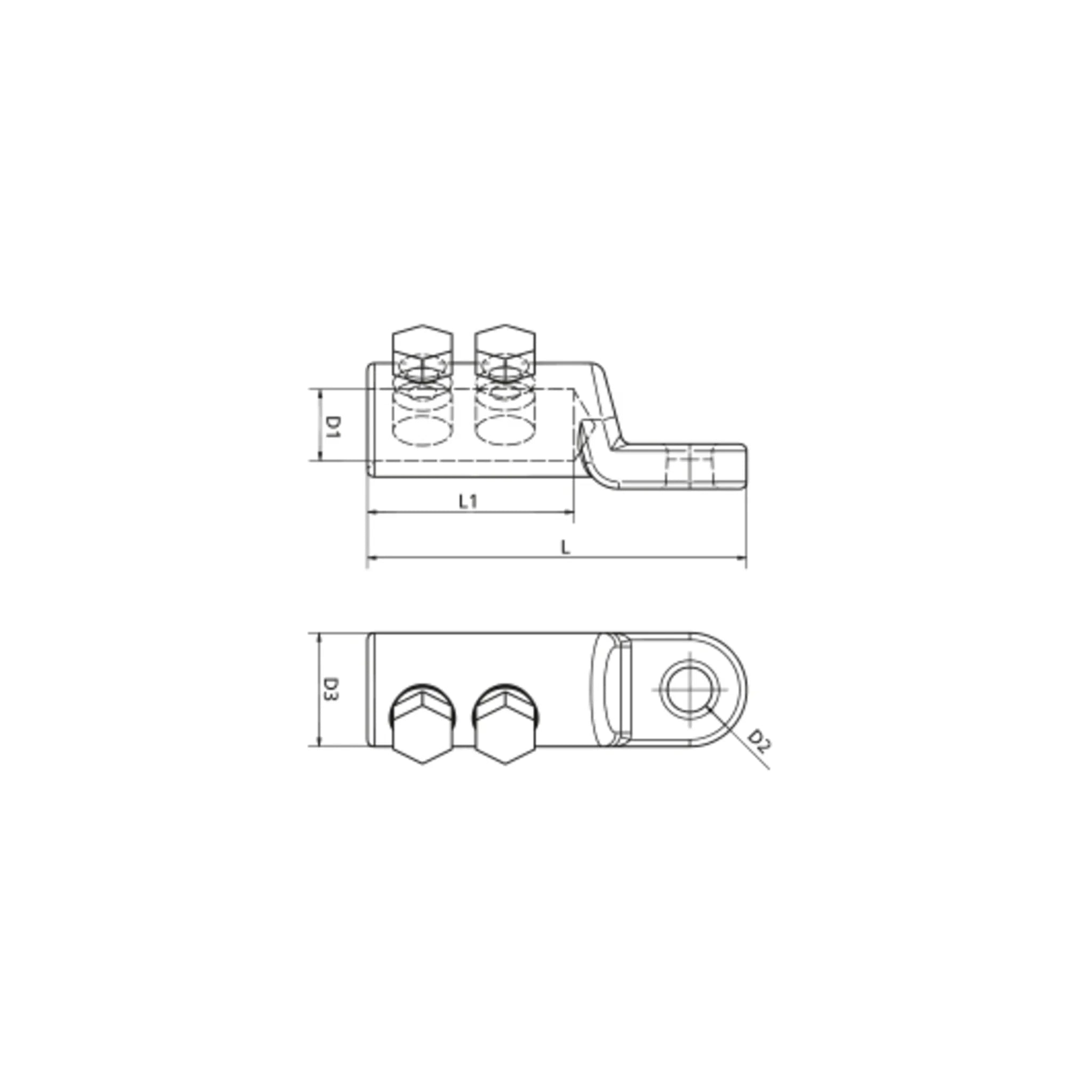

Lieferumfang

Geliefert wird der Schraubkabelschuh je nach Variante im Karton oder in der Packung. Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt Kupfer, RM = 6..50 mm²
• Nennquerschnitt Kupfer, RE = 6..50 mm²
• Nennquerschnitt Kupfer, SM = 6..50 mm²
• Nennquerschnitt Aluminium, RM = 6..50 mm²
• Nennquerschnitt Aluminium, RE = 6..50 mm²
• Nennquerschnitt Aluminium, SM = 6..50 mm²
• Nennquerschnitt Aluminium, SE = 6..50 mm²
• Anschlussgewindemaß (metrisch) = 12
• Leiter-Material = Aluminium
• Oberflächenschutz = verzinnt
• Mit Abreißkopf = ja
• Min. AWG-Größe = 10
• Max. AWG-Größe = 1
• Anschlusswinkel = sonstige
• Material U-Bolzen = sonstige
