AC/DC-Spannungsprüfer 2-polig, 690 V oder 1.000 V AC/1.500 V DC

Zweipoliger AC/DC-Spannungsprüfer mit Einpolprüfung und automatischer Polaritätserkennung, bis 690 V oder 1.000 V AC / 1.500 V DC: Die Cimco AC/DC-Spannungsprüfer sind zweipolige Prüfgeräte mit integrierter Einpolprüfung, automatischer Polaritätserkennung und Prüfspitzenschutz für die schnelle Einhandprüfung an Schutzkontakt-Steckdosen. Vier Ausführungen decken 12–690 V mit LED-Anzeige sowie bis 1.000 V AC / 1.500 V DC mit LED- und LCD-Anzeige, mit und ohne Lasttaste ab.

Warum dieses Produkt

• Ausführungen – 111434 (12–690 V, LED, mit Durchgangsprüfung, IP 54), 111436 (12–690 V, 8 LEDs, ohne Batterie, IP 64), 111429 (bis 1.000 V AC / 1.500 V DC, LED und LCD mit Backlight, Drehfeldrichtungsprüfung, Taschenlampenfunktion) und 111438 (bis 1.000 V AC / 1.500 V DC, zusätzlich Lasttaste mit FI-/RCD-Auslösung und Widerstandsmessung); Übersicht unter Varianten.
• Spannungsbereich – 12–690 V AC/DC (111434, 111436) bzw. bis 1.000 V AC / 1.500 V DC (111429, 111438), je nach Ausführung.
• Prüffunktionen – integrierte Einpolprüfung und automatische Polaritätserkennung bei allen Ausführungen; Durchgangsprüfung mit optischer und akustischer Anzeige bei 111434, 111429 und 111438; Drehfeldrichtungsprüfung bei 111429 und 111438.
• Frequenzbereich – 0–65 Hz (111434, 111436), 16–400 Hz (111429) bzw. 40–400 Hz (111438).
• Handhabung – schnelle Einhandprüfung an Schutzkontakt-Steckdosen, Prüfspitzenschutz, Kabellänge 1,2 m.
• Schutzart – IP 54 (111434) bzw. IP 64 (111436, 111429, 111438); verwendbar bei Niederschlägen; schlagfestes Gehäuse bei 111436.
• Messkategorie und Normen – CAT III 690 V / CAT IV 300 V (111434), CAT III 600 V / CAT IV 300 V (111436), CAT III 1.000 V / CAT IV 600 V (111429, 111438); geprüft nach EN 61243-3:2014 (111434, 111429, 111438) bzw. EN 61243-3:2010 und IEC 61010-1, CE-zertifiziert (111436), zusätzlich EN 61010 (111429, 111438).
• Stromversorgung – Batterien im Lieferumfang bei 111434, 111429 und 111438; 111436 arbeitet ohne Batterien, Stromaufnahme < 3,5 mA bei 690 V AC L-PE.

Einsatzbereiche

Die Spannungsprüfer dienen der zweipoligen AC/DC-Spannungsprüfung mit automatischer Polaritätserkennung und integrierter Einpolprüfung; die Bauform erlaubt die schnelle Einhandprüfung an Schutzkontakt-Steckdosen. Auswahlhilfe: 111434 bietet im Bereich 12–690 V zusätzlich Durchgangsprüfung mit optischer und akustischer Anzeige; 111436 kommt im gleichen Spannungsbereich ohne Batterien aus; 111429 reicht bis 1.000 V AC / 1.500 V DC und ergänzt LCD-Anzeige mit Backlight, Drehfeldrichtungsprüfung, Durchgangsprüfung und Taschenlampenfunktion; 111438 bietet darüber hinaus Lastzuschaltung mit FI-/RCD-Auslösung und Widerstandsmessung bis 1999 Ohm. Der Frequenzbereich ist je Ausführung zu beachten: 0–65 Hz, 16–400 Hz bzw. 40–400 Hz. Arbeiten an elektrischen Anlagen sind Elektrofachkräften vorbehalten.

Varianten im Überblick

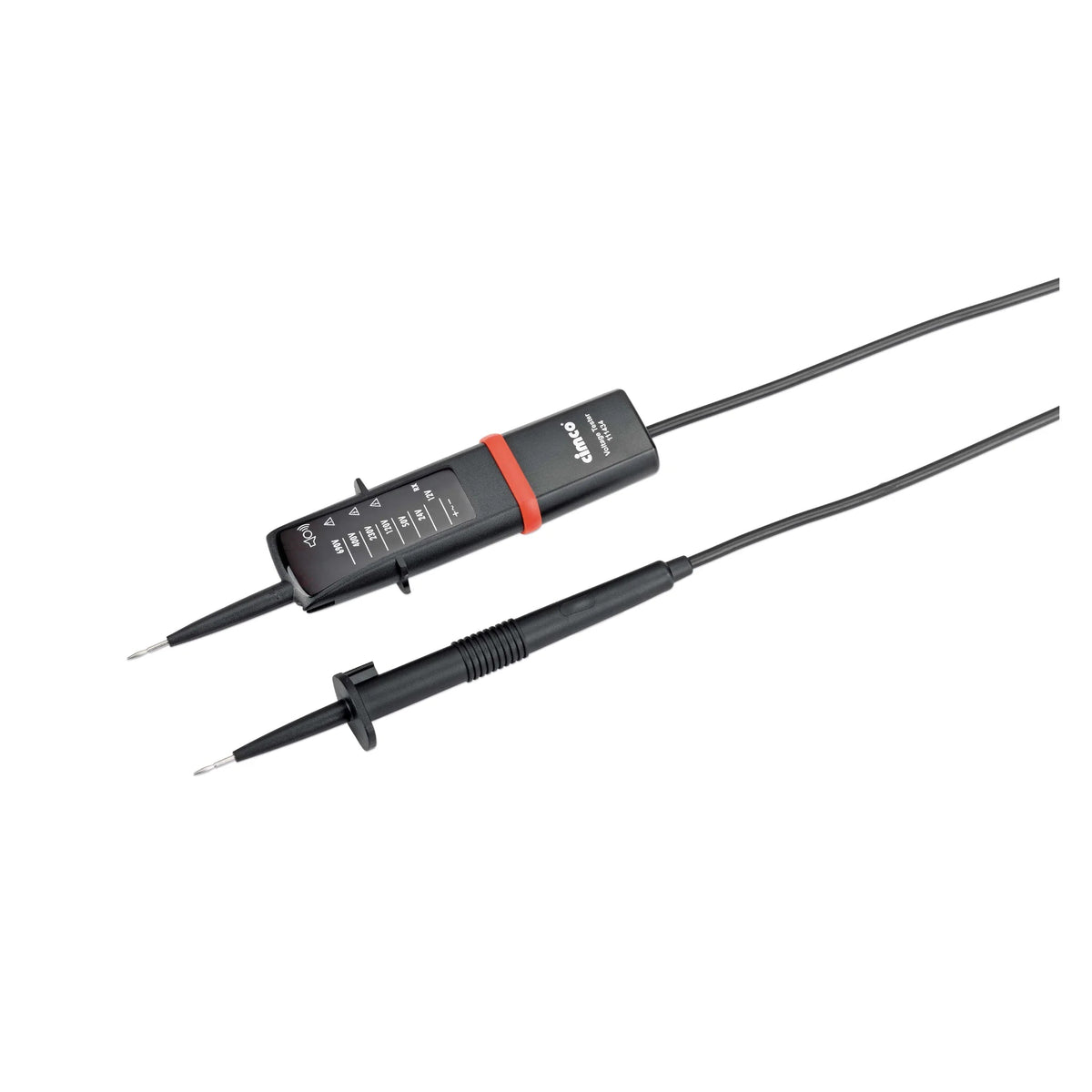

• 12–690 V, LED (111434) – AC/DC-Spannungsprüfer 12–690 V mit LED-Anzeige, Überspannungskategorie CAT III 690 V / CAT IV 300 V, Durchgangsprüfung mit optischer und akustischer Anzeige (Widerstandsmessbereich 0–500 kOhm), Frequenzbereich 0–65 Hz, Schutzart IP 54, geprüft nach EN 61243-3:2014, Länge 205 mm, Größe 205 x 67 x 27 mm, Batterien im Lieferumfang.

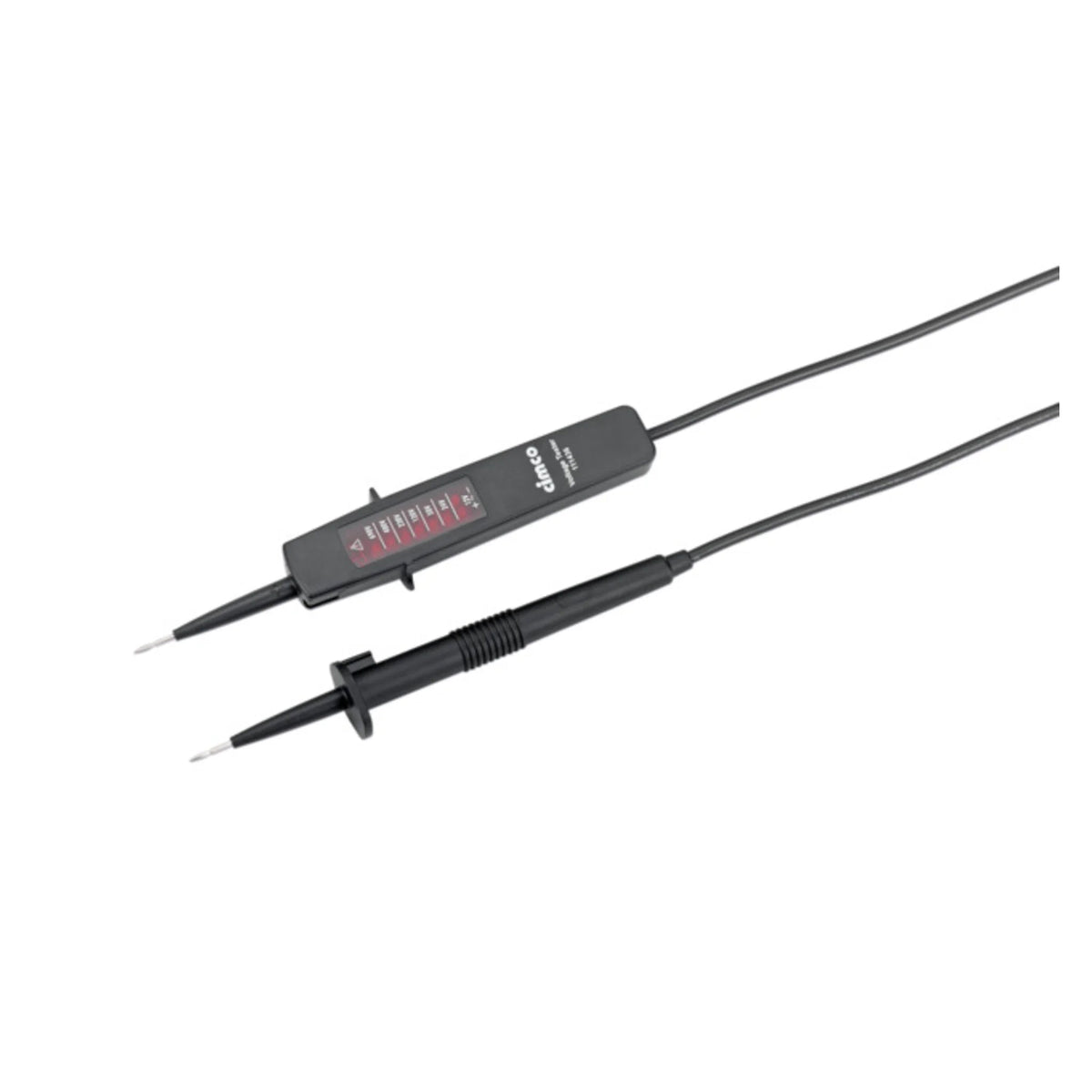

• 12–690 V, LED/LCD (111436) – AC/DC-Spannungsprüfer bis 690 V, Anzeige über 8 LEDs (+12 V, −12 V, 24 V, 50 V, 120 V, 230 V, 400 V, 690 V), Nennspannungen 12–690 V AC/DC, helle LED-Anzeige, schlagfestes Gehäuse, Frequenzbereich AC 0–65 Hz, Stromaufnahme < 3,5 mA bei 690 V AC L-PE, Messkategorie CAT III 600 V / CAT IV 300 V, Schutzgrad IP 64, geprüft nach EN 61243-3:2010 und IEC 61010-1, CE-zertifiziert, Gewicht 115 g, arbeitet ohne Batterien; ohne Durchgangsprüfung.

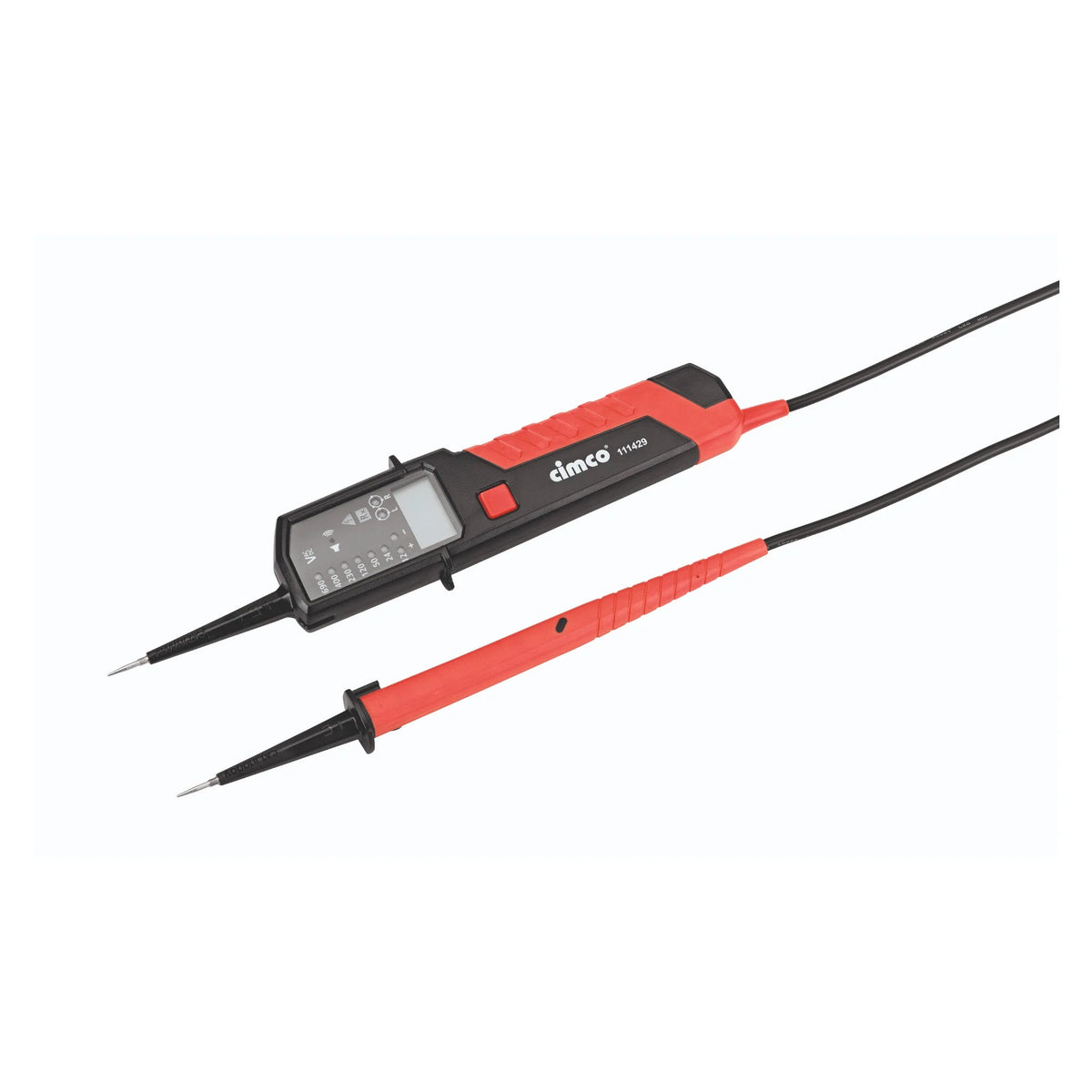

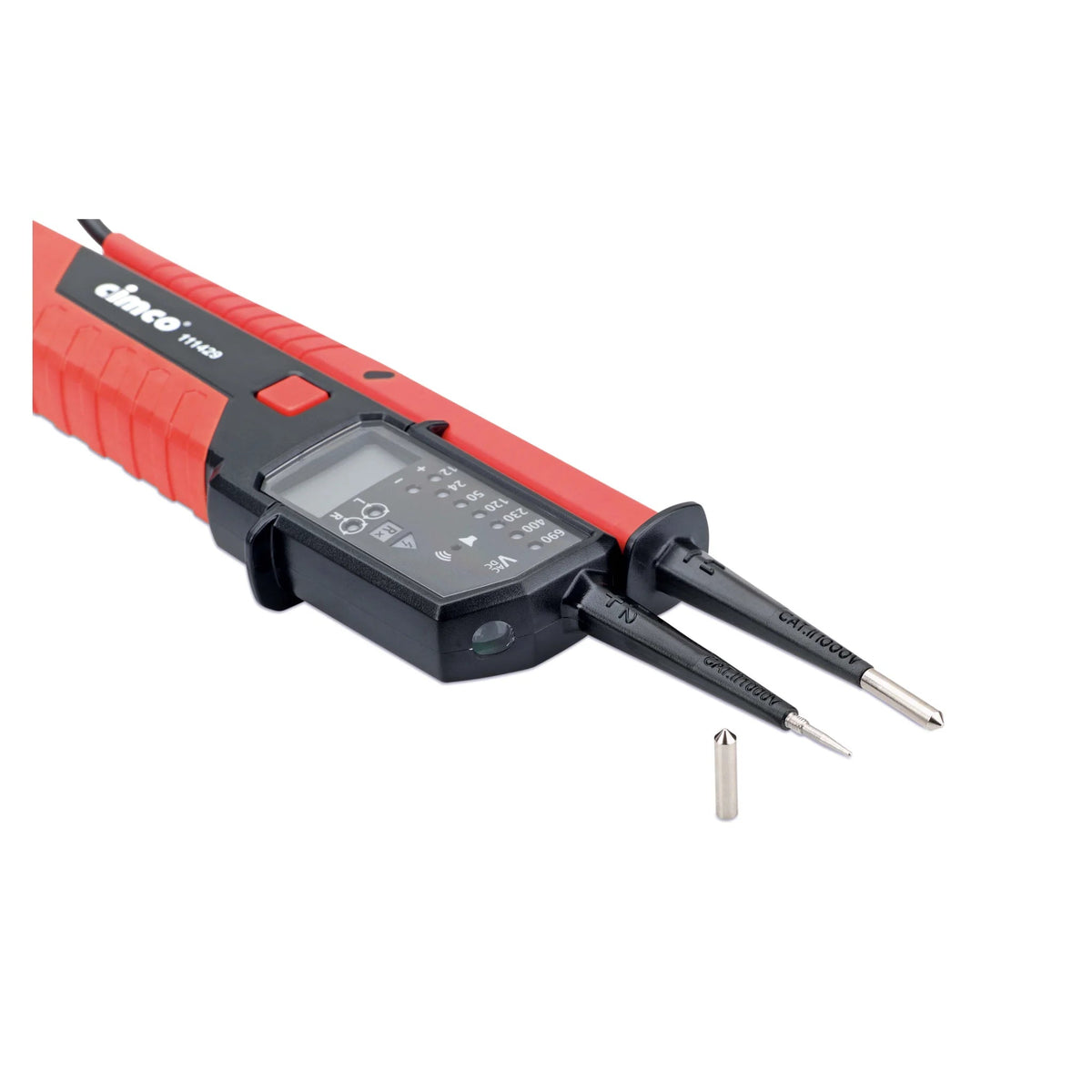

• bis 1.000 V AC / 1.500 V DC, LED+LCD (111429) – AC/DC-Spannungsprüfer bis 1.000 V AC / 1.500 V DC, CAT III 1.000 V / CAT IV 600 V, LED- und LCD-Anzeige inkl. Backlight, Drehfeldrichtungsprüfung, Durchgangsprüfung (optisch und akustisch), Frequenzbereich 16–400 Hz, Taschenlampenfunktion, interne Grundlast, Schutzart IP 64, geprüft nach EN 61010 und EN 61243-3:2014, Länge 240 mm, Größe 240 x 65 x 19 mm, Batterien im Lieferumfang.

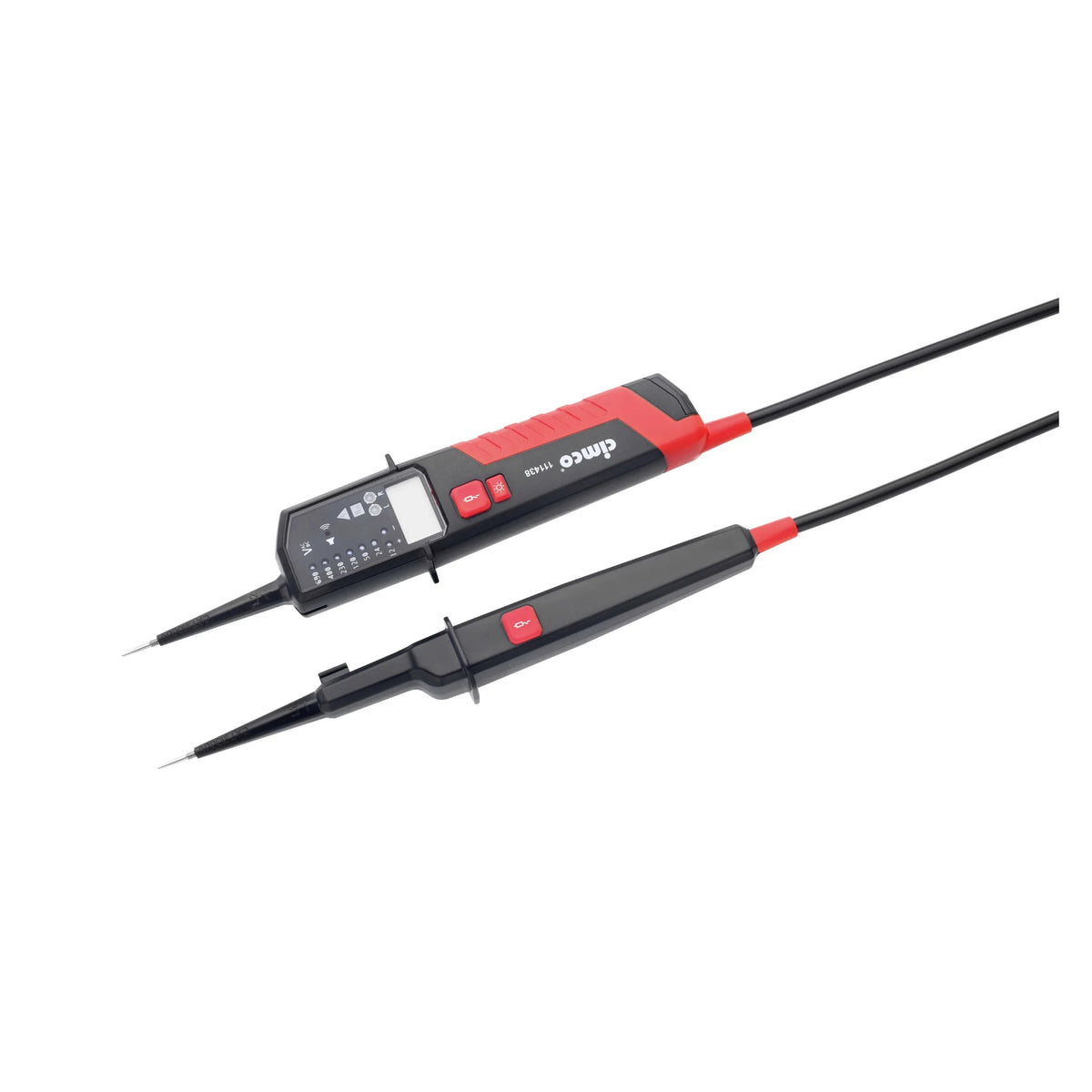

• bis 1.000 V AC / 1.500 V DC, mit Lasttaste und FI-Auslösung (111438) – AC/DC-Spannungsprüfer bis 1.000 V AC / 1.500 V DC mit Lastzuschaltung und FI-/RCD-Auslösung, CAT III 1.000 V / CAT IV 600 V, LED- und LCD-Anzeige inkl. Backlight, Widerstandsmessung bis 1999 Ohm, Drehfeldrichtungsprüfung, Durchgangsprüfung (optisch und akustisch), Frequenzbereich 40–400 Hz, Taschenlampenfunktion, Schutzart IP 64, geprüft nach EN 61010 und EN 61243-3:2014, Länge 240 mm, Größe 240 x 75 x 30 mm, Batterien im Lieferumfang.

• Prüfart = 2-polig
• Spannungsanzeige = LED
• Spannungsmessbereich = 12..690 V
• Länge = 205 mm
• Interne Grundlast = nein
• Last zuschaltbar = nein
• Drehfeldrichtungsanzeige = nein
• Durchgangsprüfung = ja
• Durchgangsanzeige = optisch/akustisch
• Widerstandsmessbereich = 0..500 kOhm
• Einpolige Phasenanzeige = ja
• Berührungslose Spannungserkennung = nein
• Momentanwertspeicher (Data Hold) = nein
• Hintergrundbeleuchtung der LC-Anzeige = nein
• Prüfspitzenschutz = ja
• Messstellenbeleuchtung = nein
• Verwendbar bei Niederschlägen = ja
• Stromversorgung = Batterie
• Messkreiskategorie = CAT IV
