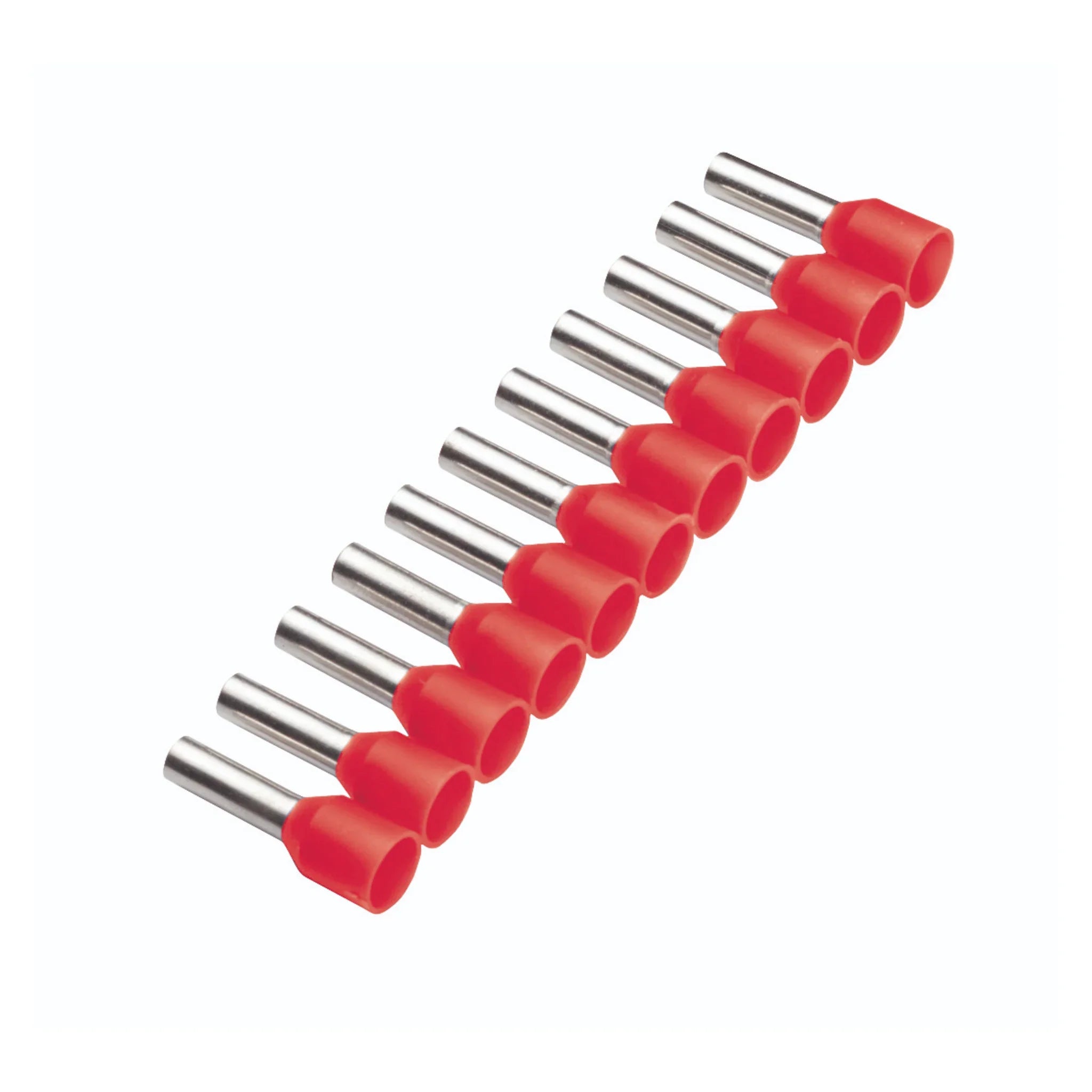

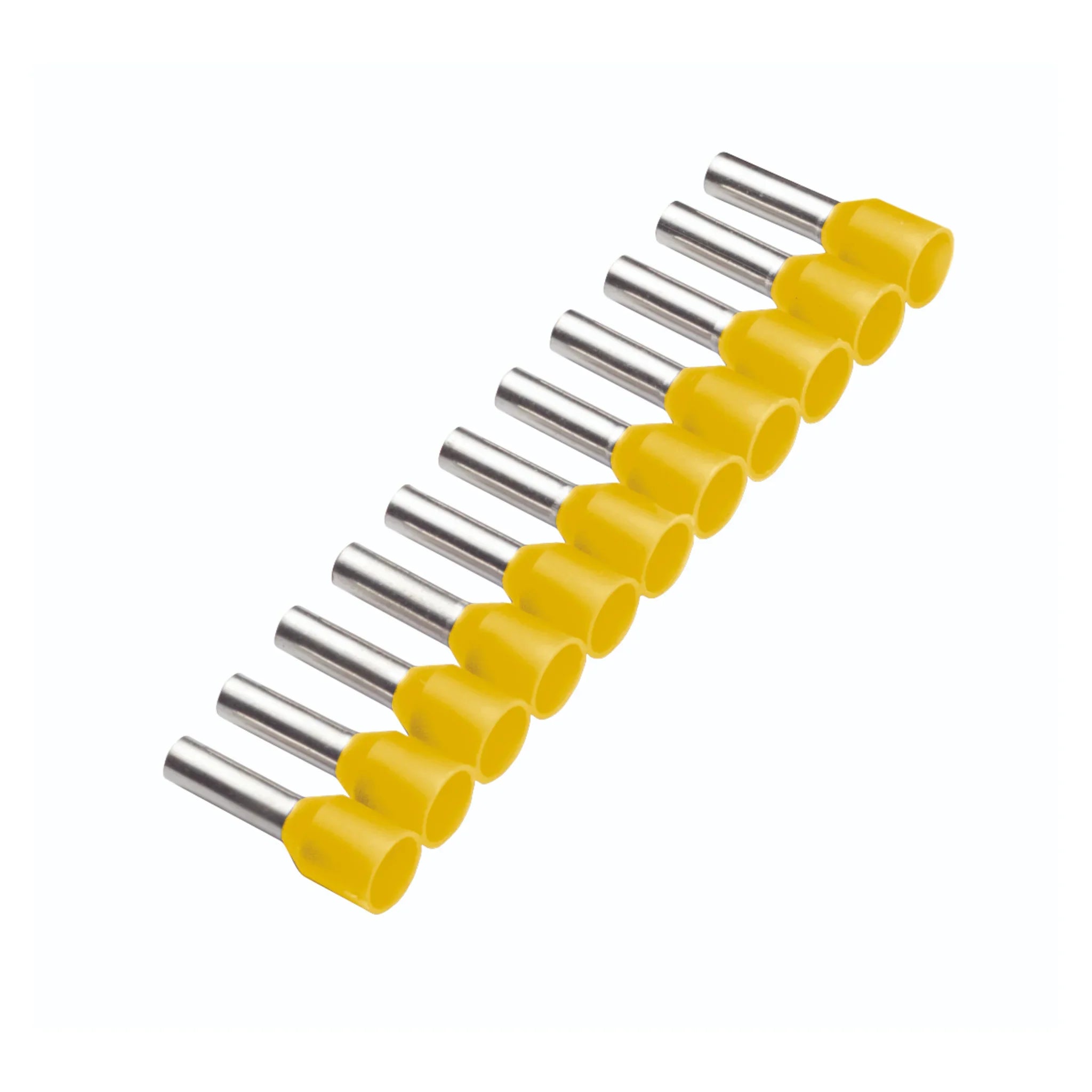

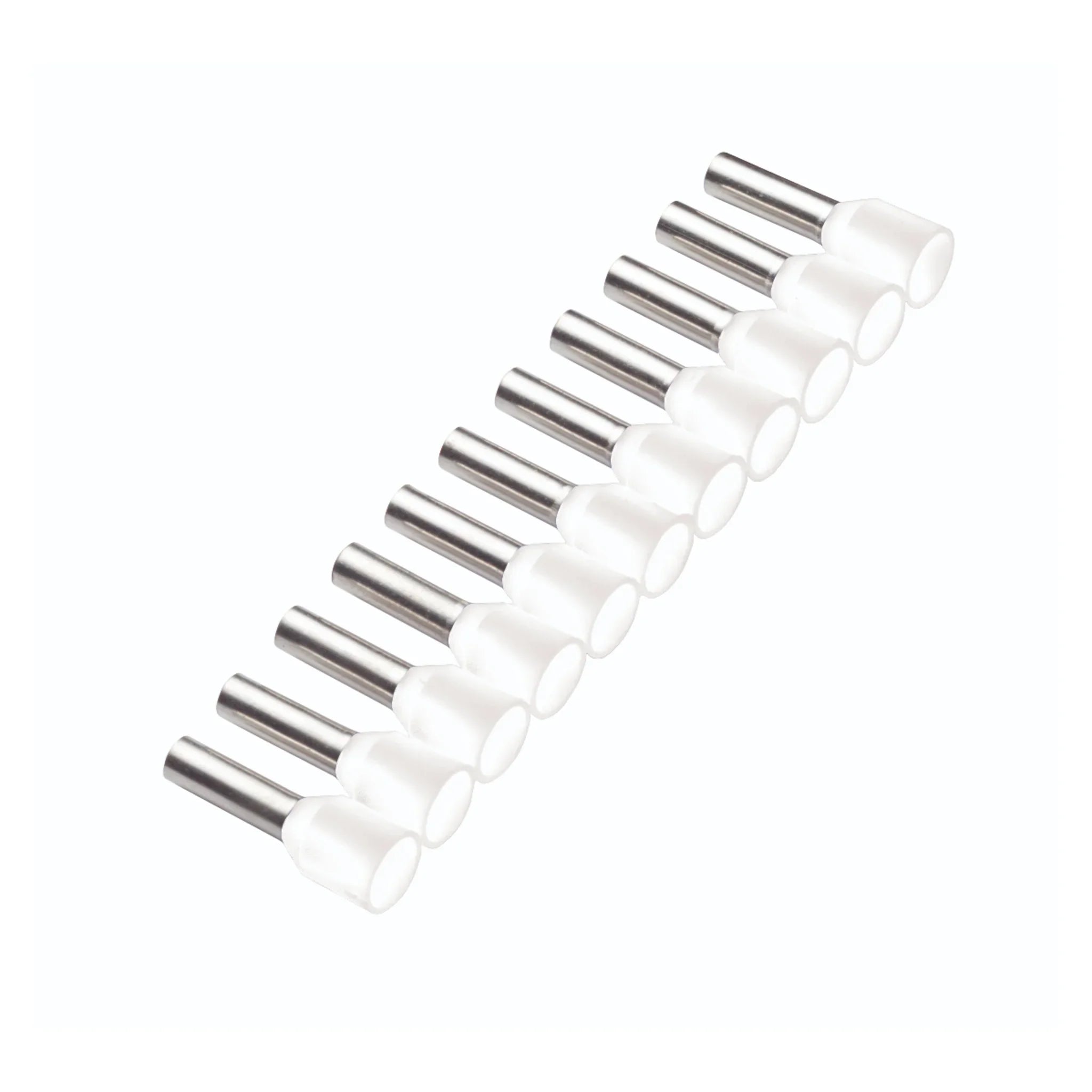

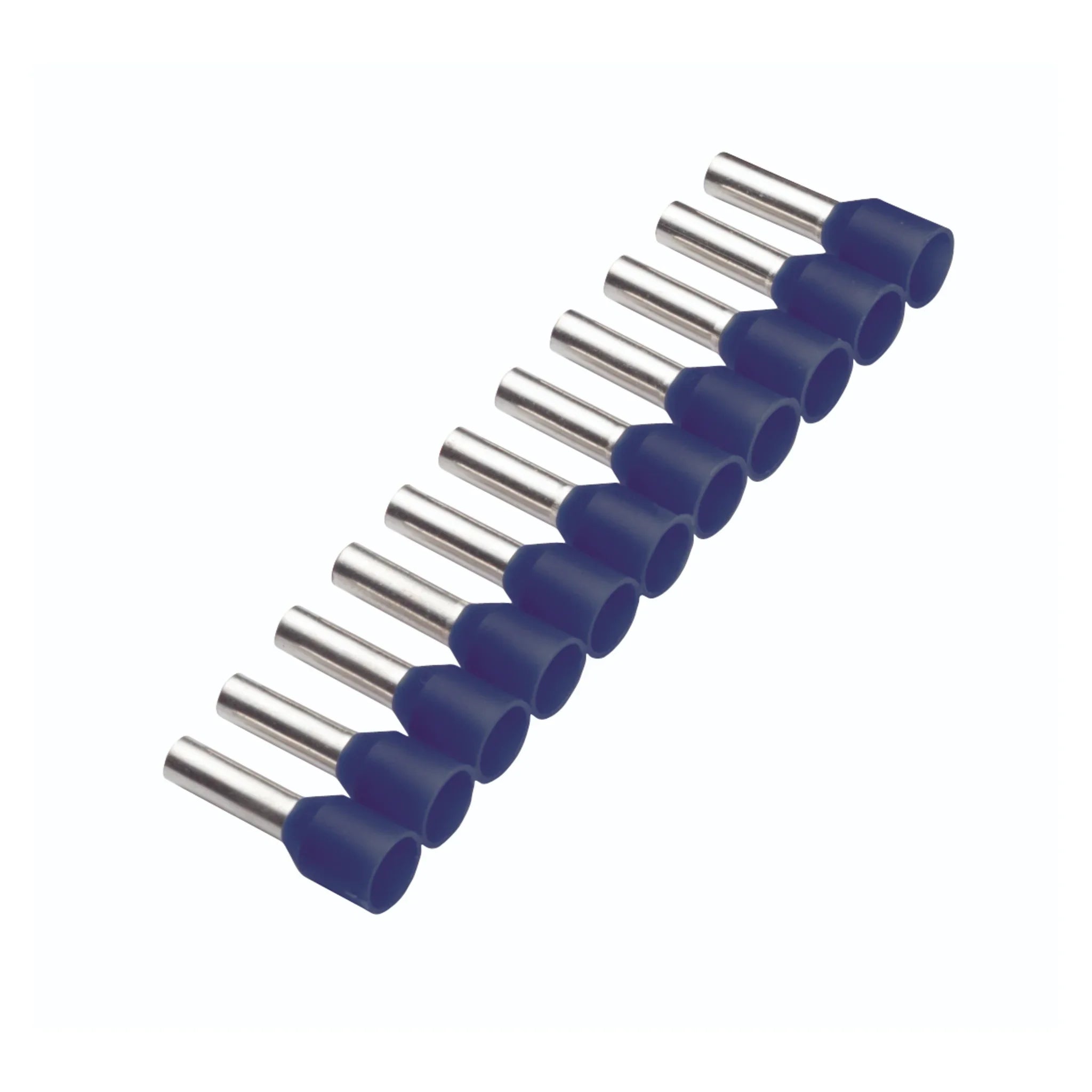

Aderendhülse isoliert als Bandware, 0,5–2,5 mm²

Isolierte Aderendhülsen sichern feindrähtige Leiter vor dem Aufspleißen und sorgen an Schraub- und Federzugklemmen für einen definierten, dauerhaft belastbaren Kontakt. Diese Ausführung kommt als Bandware: Die Hülsen sind gegurtet und lassen sich mit magazinierten Crimpzangen oder Automaten ohne Einzelhandling ansetzen und verpressen.

Nutzen

• Hülse aus Elektrolytkupfer (Cu-ETP nach DIN EN 13600), galvanisch verzinnt – gleichmäßig niedriger Übergangswiderstand.
• Isolierkragen aus Polypropylen, halogenfrei und temperaturbeständig von -35 °C bis +105 °C.
• Gegurtete Bandware spart bei Serienverdrahtung im Schaltschrankbau spürbar Zeit gegenüber loser Ware.
• Farbcodierung nach Farbreihe 2 – der Querschnitt ist am fertigen Anschluss auf einen Blick prüfbar.
• Einheitliche Hülsenlänge von 8 mm über den gesamten Querschnittsbereich, Gesamtlänge 14 mm.

Anwendung

Setzen Sie die Hülsen auf feindrähtige Leiter, bevor diese in Reihen-, Geräte- oder Federzugklemmen eingeführt werden. Wählen Sie den Querschnitt exakt passend zum Leiter – eine zu große Hülse lässt sich nicht sauber verpressen, eine zu kleine beschädigt beim Aufschieben die Litze. Abisoliert wird auf Hülsenlänge, die Litze wird weder verdrillt noch verzinnt. Achten Sie darauf, dass Ihre Crimpzange für Bandware ausgelegt ist; für die Einzelverarbeitung nehmen Sie eine Standardzange mit Vierkant- oder Trapezpressung. Die Gesamtlänge inklusive Isolierkragen sollten Sie bei engen Klemmenkammern und bei Klemmleisten mit geringem Aderabstand einplanen.

Lieferumfang

Geliefert als Bandware in Packung oder Beutel. Die Stückzahl je Verpackungseinheit sowie Querschnitt und Isolationsfarbe richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,5 mm²
• Hülsenlänge = 8 mm
• Gesamtlänge = 14 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = orange
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = ja
• AWG-Größe = 20
