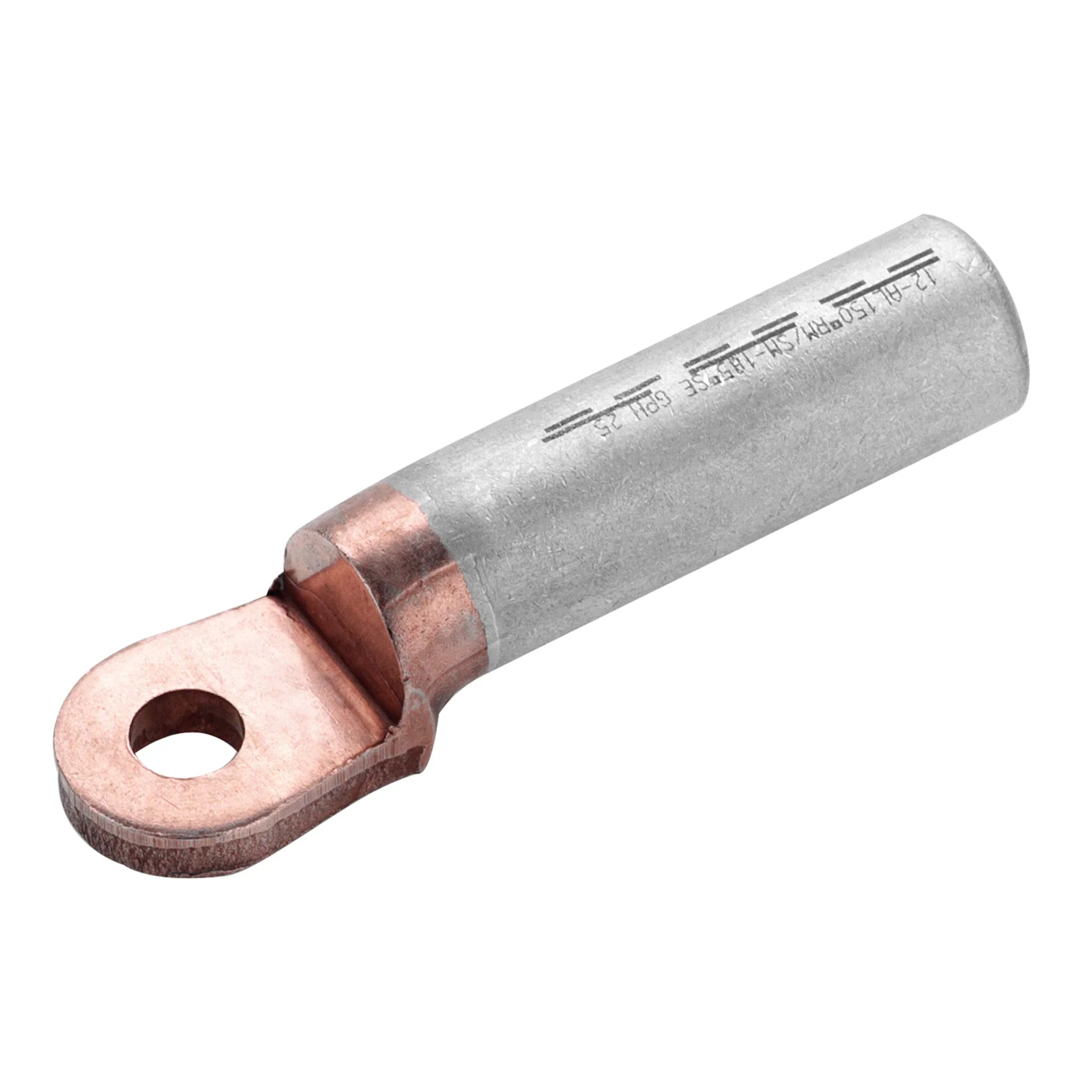

Presskabelschuh Al/Cu DIN 46329 längsdicht, 25–300 mm²

Der Al/Cu-Presskabelschuh löst das Grundproblem beim Anschluss von Aluminiumkabeln an Kupferschienen: Er verpresst aluminiumseitig auf dem Al-Leiter und trägt anschraubseitig eine massive Anschraublasche aus Kupfer. Der Werkstoffübergang liegt damit im Bauteil und nicht an der Schraubverbindung, wo Feuchtigkeit sonst Kontaktkorrosion auslösen würde. Rohrteil aus E-Al und Lasche aus E-Cu entsprechen EN 13600, die Ausführung ist blank und längsdicht.

Nutzen

• Massive Kupfer-Anschraublasche — die Verschraubung auf der Cu-Schiene ist eine reine Kupfer-Kupfer-Paarung.
• Längsdichte Ausführung verhindert das Wandern von Feuchtigkeit längs des Leiters in die Anschlussstelle.
• Rohrabmessungen nach DIN 46329 mit aufgedruckter Kennziffer für die eindeutige Zuordnung von Pressform und Werkzeug.
• Pressmarkierungen auf dem Rohrteil geben Lage und Anzahl der Pressungen vor.
• Für rundgedrückte Sektorleiter geeignet, damit auch für Sektorkabel im Verteilnetz.

Anwendung

Eingesetzt wird der Schuh zum Verschrauben von Aluminiumverbindungen auf Kupferschienen, für zugentlastete Verbindungen von Al-Kabeln nach DIN 48201 Teil 1 und für Al-Seile nach DIN EN 50182 — typisch in Schaltanlagen, Trafostationen und Netzverteilungen. Vor dem Verpressen wird der Aluminiumleiter abgelängt, die Oxidschicht mechanisch entfernt und der Leiter zügig eingeführt; Sektorleiter sind vorher rundzudrücken. Verpresst wird mit Sechskantpressung, die Pressform wählen Sie über die Kennziffer, die Zahl der Pressungen ergibt sich aus den Markierungen auf dem Rohr. Beachten Sie, dass der Schuh nicht mit Dichtmasse vorgefüllt ist und keine Freigabe für Al/St-Seile besitzt — für Stahl-Aluminium-Seile ist die eigens dafür ausgewiesene Ausführung zu wählen. Beim Anzug auf der Schiene gelten die Drehmomente der Anschlussstelle, nicht die des Kabelschuhs.

Lieferumfang

Geliefert in der Packung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Querschnittsform = rund
• Nennquerschnitt Aluminium, RM/SM = 25 mm²
• Nennquerschnitt Aluminium, SE = 35 mm²
• Anschlussgewindemaß (metrisch) = 8
• Werkstoff = Aluminium/Kupfer
• Geeignet für Al/St-Seile = nein
• Längsdicht = ja
• Kennziffer = 12
• Anzahl der Befestigungslöcher = 1
• Hülsenform = kurz
• Isoliert = nein
• Vorgefüllt mit Dichtmasse = nein
• Entspricht DIN = ja
