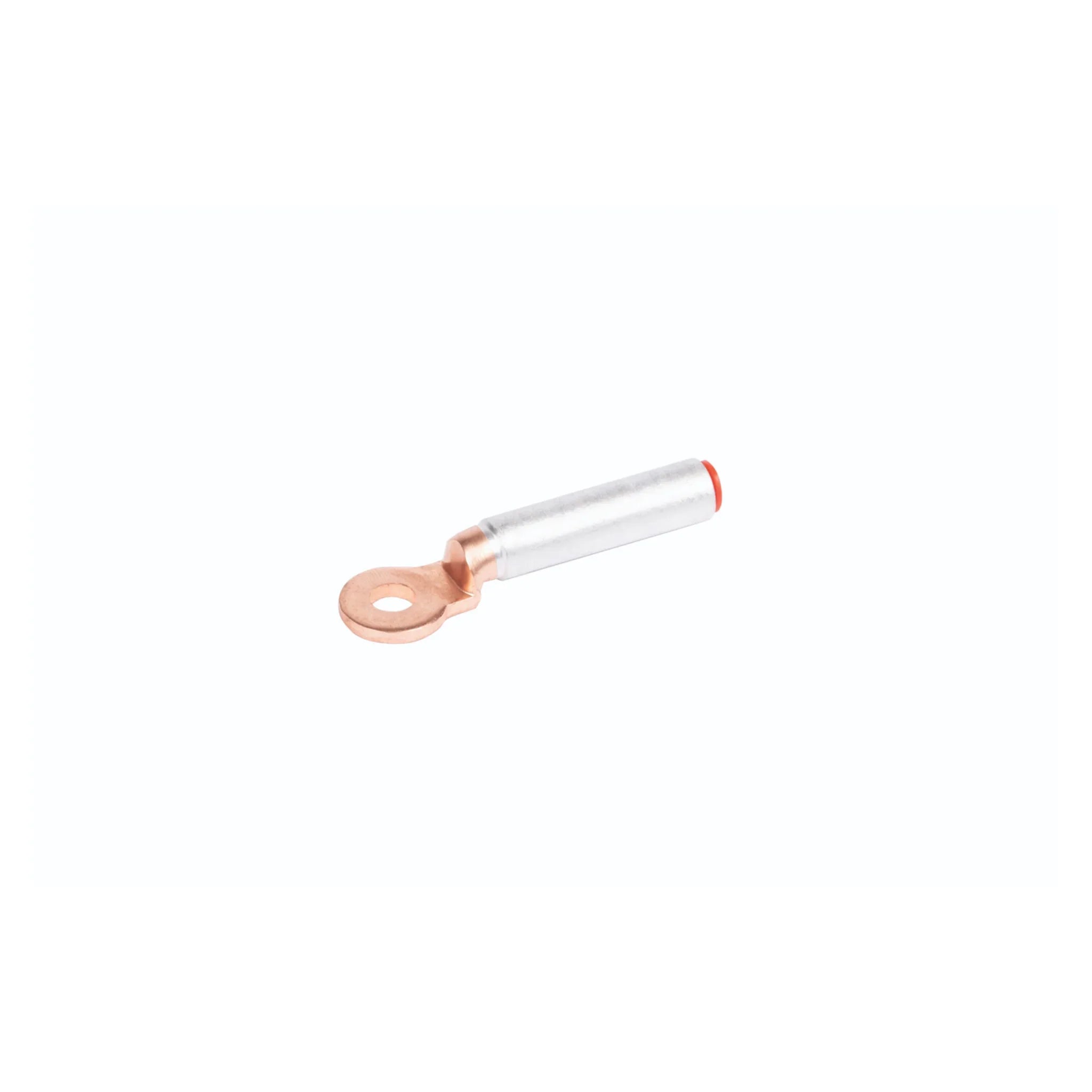

Al/Cu-Presskabelschuh längsdicht DIN 46329, 16–300 mm²

Aluminiumleiter direkt auf eine Kupferschiene zu schrauben, führt an der Kontaktstelle zu Korrosion. Dieser Übergangskabelschuh löst das Problem konstruktiv: Das Presssrohr besteht aus E-Al und nimmt den Aluminiumleiter auf, die Anschlussfahne aus E-Cu wird auf die Kupferschiene geschraubt. Der Werkstoffübergang liegt damit im Kabelschuh selbst und nicht in der Schraubverbindung.

Nutzen

• Werkstoffe E-Al und E-Cu gemäß EN 13600, also definierte Leitfähigkeit auf beiden Seiten des Übergangs.
• Presssrohr ab Werk mit Kontaktfett gefüllt und mit Stopfen verschlossen: Die Oxidschicht wird beim Pressen aufgebrochen, Feuchte bleibt draußen.
• Längsdichte Ausführung, dadurch keine Feuchtewanderung entlang des Leiters in die Anschlussstelle.
• Rohrmaße nach DIN 46329 mit Pressmarkierungen und Kennziffer, wodurch sich Pressform und Presspunkte eindeutig zuordnen lassen.
• Freigegeben für zugentlastete Verbindungen von Al-Kabeln nach DIN 48201-5 und Al-Seilen nach DIN EN 50182 einschließlich Al/St-Seilen.

Anwendung

Der Kabelschuh wird überall dort gesetzt, wo Aluminiumkabel oder Aluminium-Stahl-Seile auf Kupfer aufgelegt werden: an Trafo- und Schaltanlagenklemmen, an Sammelschienen und in Freileitungsabspannungen. Bürsten Sie den Aluminiumleiter unmittelbar vor dem Einführen, damit die Oxidschicht aufbricht, und schieben Sie ihn ohne Verzögerung in das gefettete Rohr. Verpresst wird mit Sechskantpressung nach den aufgebrachten Pressmarkierungen; die Pressform wählen Sie anhand der Kennziffer der jeweiligen Variante. Prüfen Sie vor der Bestellung Querschnitt, Leiteraufbau und Bolzenmaß gemeinsam, denn die Zuordnung unterscheidet sich zwischen rund- und sektorförmigen sowie zwischen mehr- und eindrähtigen Aluminiumleitern. Die Verbindung ersetzt keine Zugentlastung.

Lieferumfang

Geliefert in der Packung. Querschnitt, Anschlussgewinde, Kennziffer und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Querschnittsform = rund
• Schmale Flanschausführung = nein
• Nennquerschnitt Aluminium, RM/SM = 16 mm²
• Nennquerschnitt Aluminium, SE = 25 mm²
• Anschlussgewindemaß (metrisch) = 8
• Werkstoff = Aluminium/Kupfer
• Geeignet für Al/St-Seile = ja
• Längsdicht = ja
• Kennziffer = 12
• Anzahl der Befestigungslöcher = 1
• Farbe = grau
• Isoliert = nein
• Vorgefüllt mit Dichtmasse = nein
• Entspricht DIN = ja
