Al-Presskabelschuh DIN 46329 längsdicht, 50–400 mm²
Lagerware
Die angezeigte Lieferzeit gilt für den Versand innerhalb Deutschlands.
Abholverfügbarkeit konnte nicht geladen werden
Beschreibung

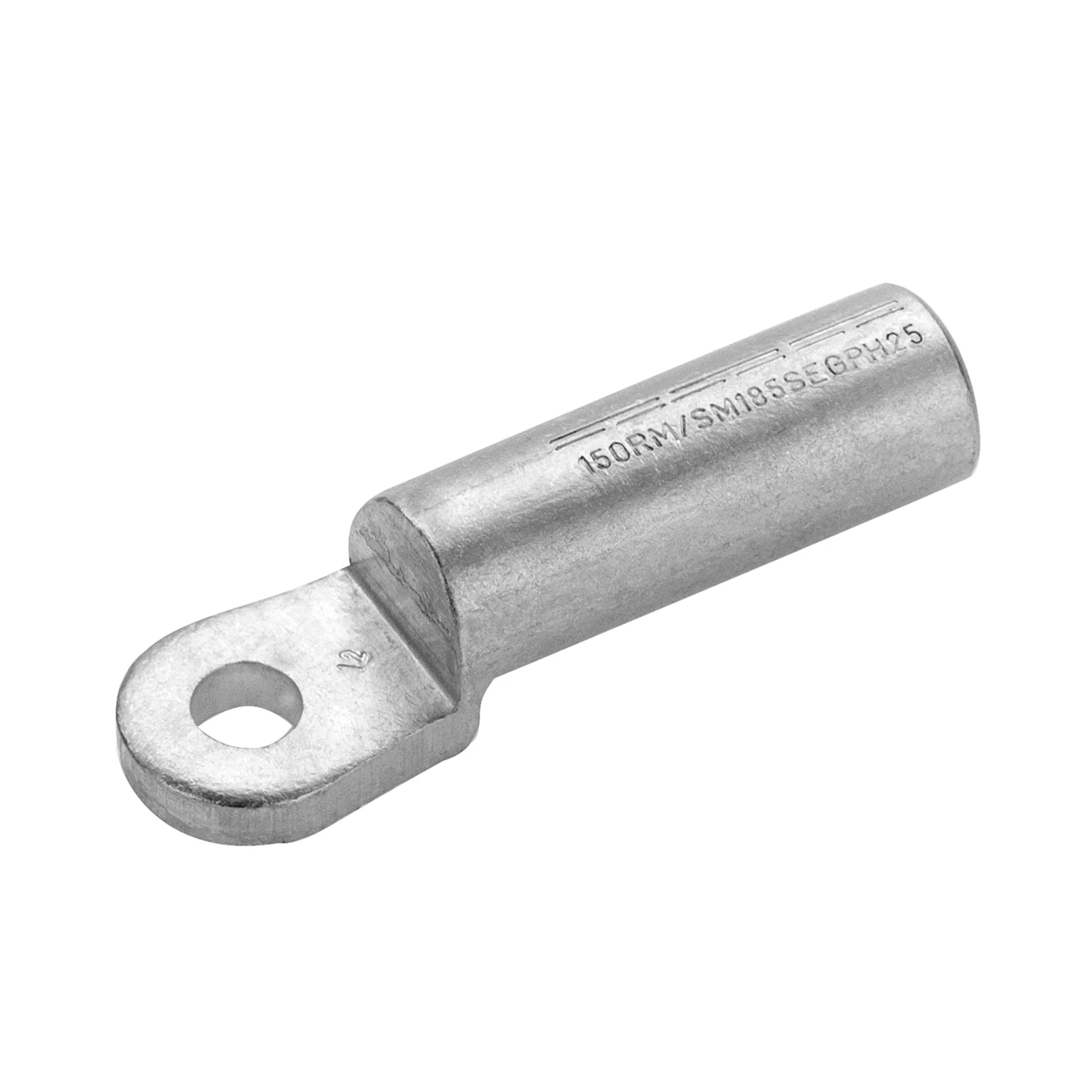

Aluminiumleiter brauchen einen Kabelschuh aus demselben Werkstoff: Dieser Presskabelschuh nach DIN 46329 besteht aus E-Aluminium und wird direkt auf Al-Rund- und Sektorleiter verpresst. Die längsdichte Ausführung mit Ölstopp verhindert, dass Feuchtigkeit oder Kabelöl durch den Leiter bis in die Anschlusslasche wandert.
Nutzen
- Normteil nach DIN 46329 – Maße und Bohrung passen zu genormten Anschlussstellen.
- Werkstoff E-Al, blank, mit rundem Leiteranschluss und einer Befestigungsbohrung.
- Längsdichte Ausführung mit Ölstopp im Übergang zur Lasche, ohne Vorfüllung mit Dichtmasse.
- Eingeprägte Kennziffer – die Pressform lässt sich eindeutig zuordnen, kein Suchen in Tabellen.
- Getrennt angegebene Querschnitte für Rund- und Sektorleiter, dadurch klare Zuordnung im Netzbau.
Anwendung
Der Schuh wird mit hydraulischem Presswerkzeug und der zur Kennziffer gehörenden Pressform sechskantverpresst; Anzahl und Lage der Pressungen richten sich nach Querschnitt und Werkzeug. Beachten Sie, dass Rundleiter (RM/SM) und eindrähtige Sektorleiter (SE) bei gleicher Schuhgröße unterschiedliche Nennquerschnitte haben – prüfen Sie vor der Bestellung, welche Leiterart Sie anschließen. Für Al/St-Seile ist dieser Kabelschuh nicht freigegeben. Beim Anschluss an Kupferschienen oder Kupferbolzen kommt es zur Kontaktkorrosion zwischen den Metallen; dafür gibt es eigene Al/Cu-Übergangskabelschuhe. Das Bolzengewinde wählen Sie nach der Klemmstelle im Bereich M8 bis M20.
Lieferumfang
Geliefert in der Packung. Querschnitt, Bolzenmaß, Kennziffer und die Stückzahl je Verpackungseinheit hängen von der gewählten Variante ab und stehen in den Varianten-Details.
Technische Daten
- Querschnittsform = rund
- Nennquerschnitt Aluminium, RM/SM = 50 mm²
- Nennquerschnitt Aluminium, SE = 70 mm²
- Anschlussgewindemaß (metrisch) = 8
- Werkstoff = Aluminium
- Geeignet für Al/St-Seile = nein
- Längsdicht = ja
- Kennziffer = 16
- Anzahl der Befestigungslöcher = 1
- Hülsenform = kurz
- Farbe = sonstige
- Isoliert = nein
- Vorgefüllt mit Dichtmasse = nein
- Entspricht DIN = ja
