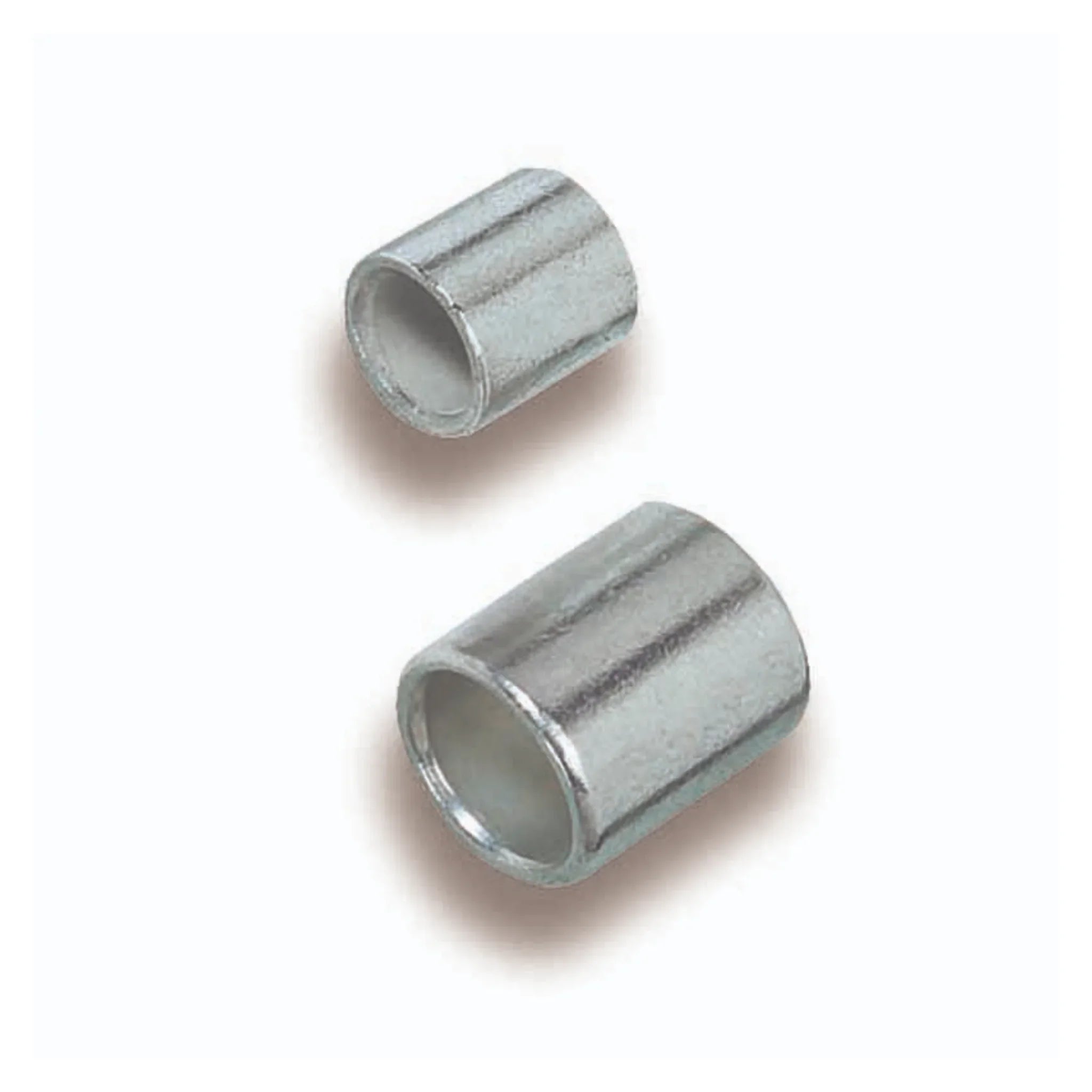

Parallelverbinder unisoliert Normalausführung, 1,5 mm²

Der Parallelverbinder nimmt zwei Leiter nebeneinander von derselben Seite auf und verbindet sie in einer einzigen Pressung. Damit lassen sich Abzweige und Leitungsverlängerungen herstellen, ohne die Adern zu verdrillen oder eine Klemme zu setzen. Die kurze Hülsenform hält die Verbindungsstelle klein genug, um sie in einer Dose oder einem Kanal unterzubringen.

Nutzen

• Werkstoff Cu-ETP nach DIN EN 13600, galvanisch verzinnt: dauerhaft niedriger Übergangswiderstand und Korrosionsschutz.
• Auf Kupferhärte F 20 ausgeglüht, wodurch sich die Hülse beim Verpressen gleichmäßig und ohne Rissbildung verformt.
• Ohne Mittelsteg, sodass beide Leiter über die volle Hülsenlänge eingeführt und gemeinsam verpresst werden können.
• Geeignet für mehrdrähtige und feindrähtige Rundleiter, ausgelegt für Anwendungen bis 230/380 V.
• Unisolierte Normalausführung: Die Pressung bleibt sichtbar und lässt sich nachträglich mit Schrumpfschlauch abdecken.

Anwendung

Der Verbinder gehört in Verteilerdosen, Anschlussräume und Reparaturstellen, an denen zwei Adern gleichen Querschnitts zusammengeführt werden sollen. Beide Leiter werden sauber abisoliert, gemeinsam bis zum Hülsenende eingeschoben und dann mit einer Presszange verpresst, deren Pressform zum Querschnitt und zur Hülsenform passt. Wichtig bei der Planung: Diese Ausführung ist nicht für zugfeste Verbindungen vorgesehen, die Leitung muss also getrennt zugentlastet werden. Für massive Leiter ist der Verbinder nicht freigegeben, ebenso wenig für Lackdraht oder Flachleiter. Da die Verbindung unisoliert bleibt, planen Sie Schrumpfschlauch oder Isolierband für den Berührungsschutz gleich mit ein.

Lieferumfang

Geliefert in der Packung. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 1,5 mm²
• Ausführung = Normalausführung

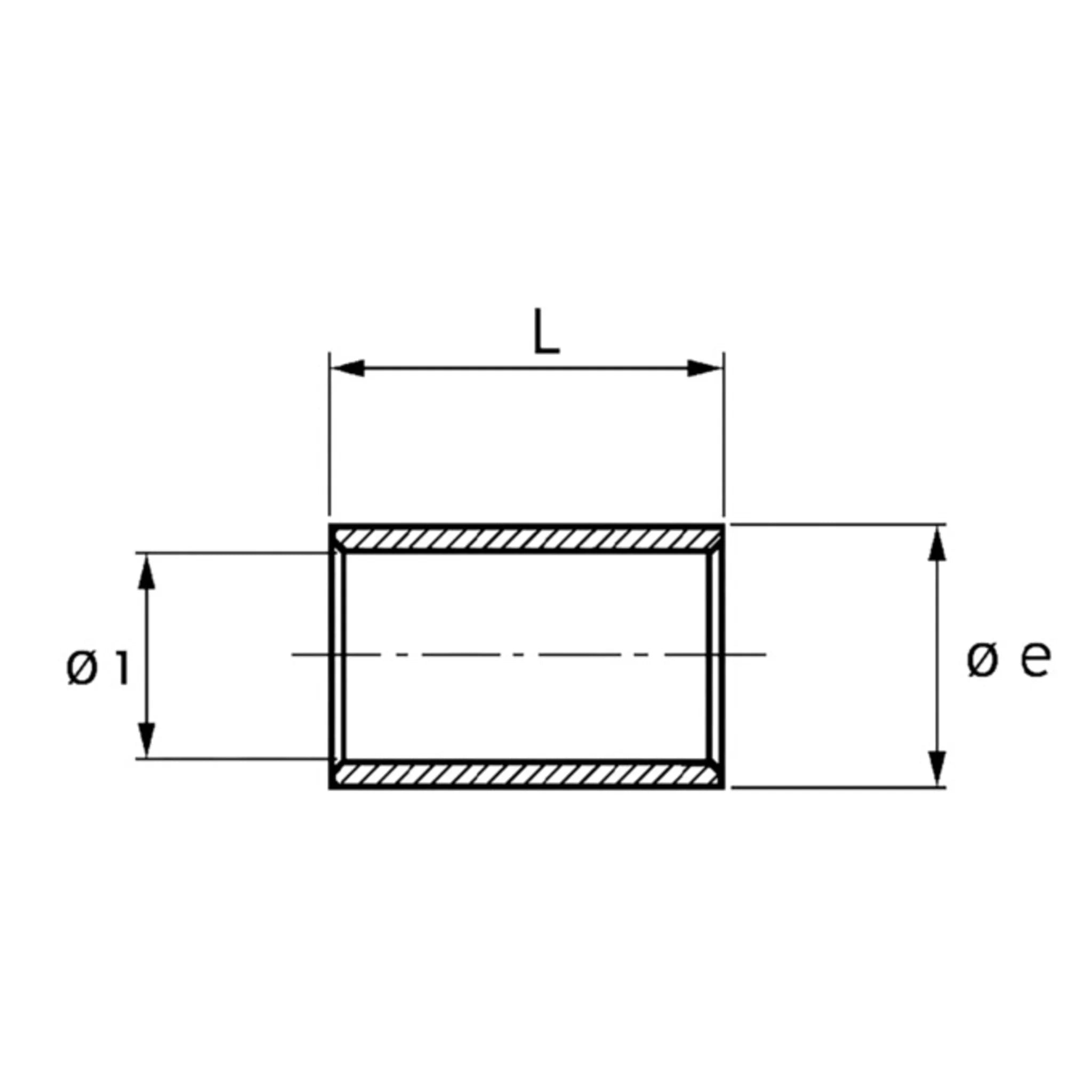

• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = ohne
• Spannungsreihe = bis 230/380 V
• Art der Verbindung = Parallelverbinder
• Anzahl der Abzweige = 2
• Für zugfeste Verbindungen = nein
• Ölstopp/Mittelsteg = nein
