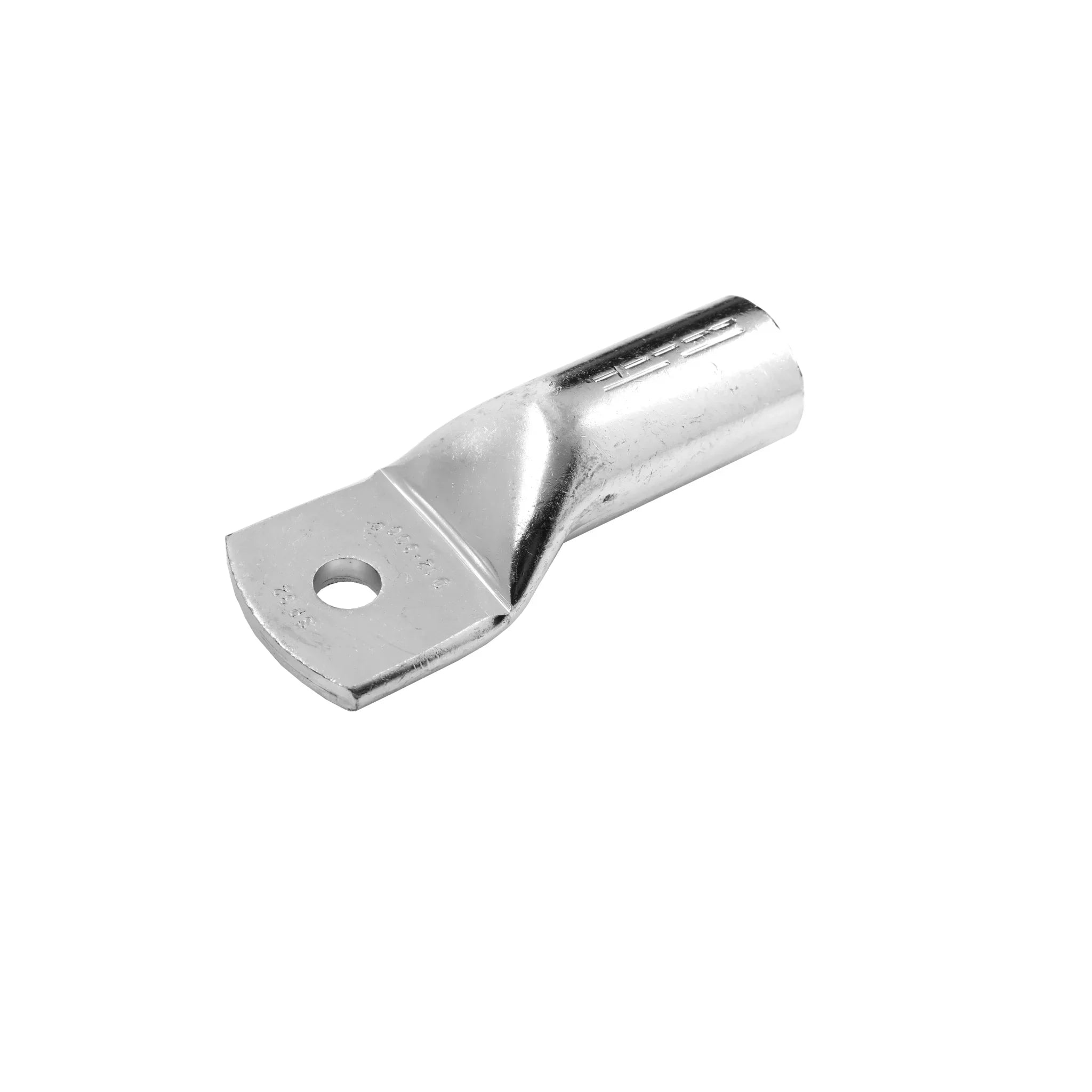

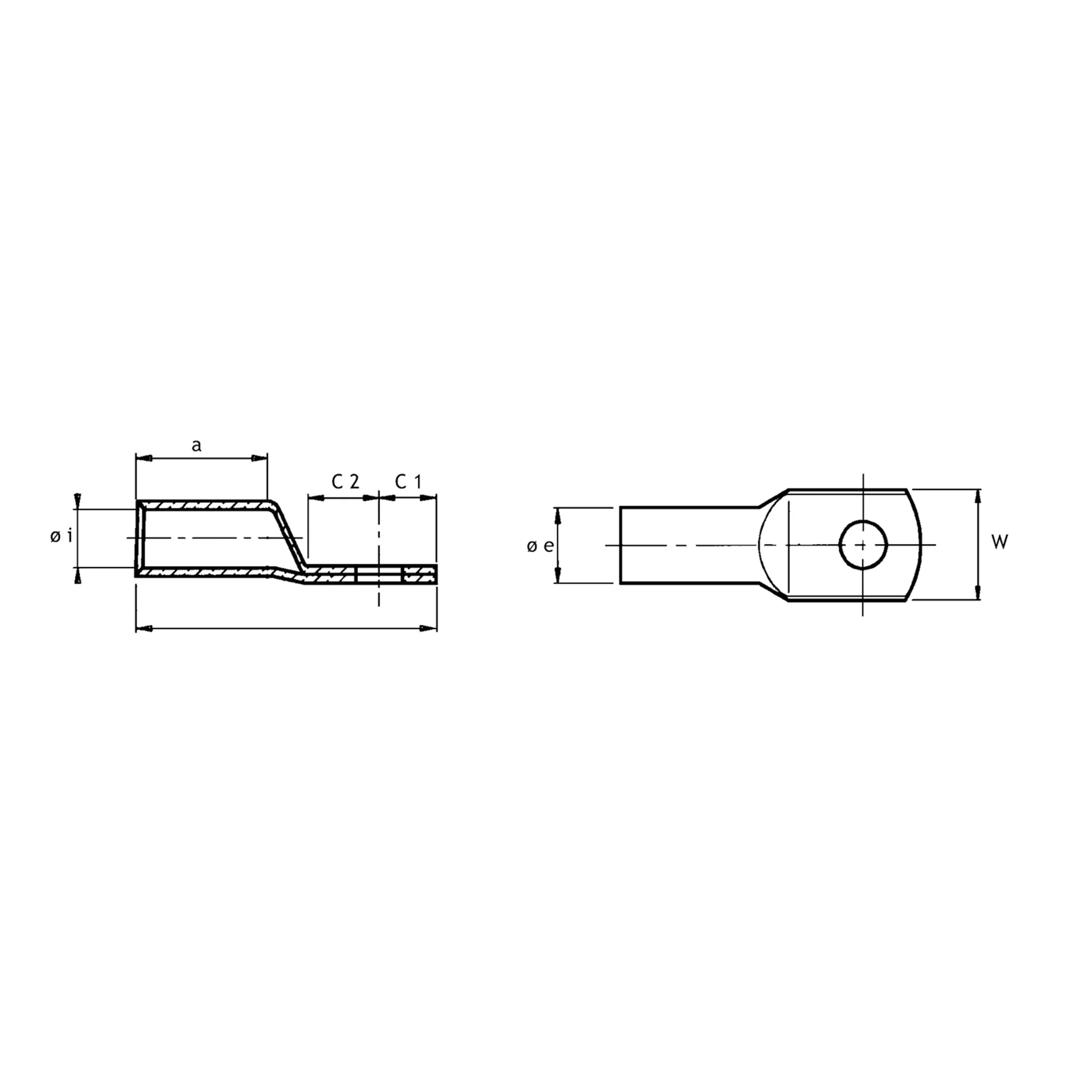

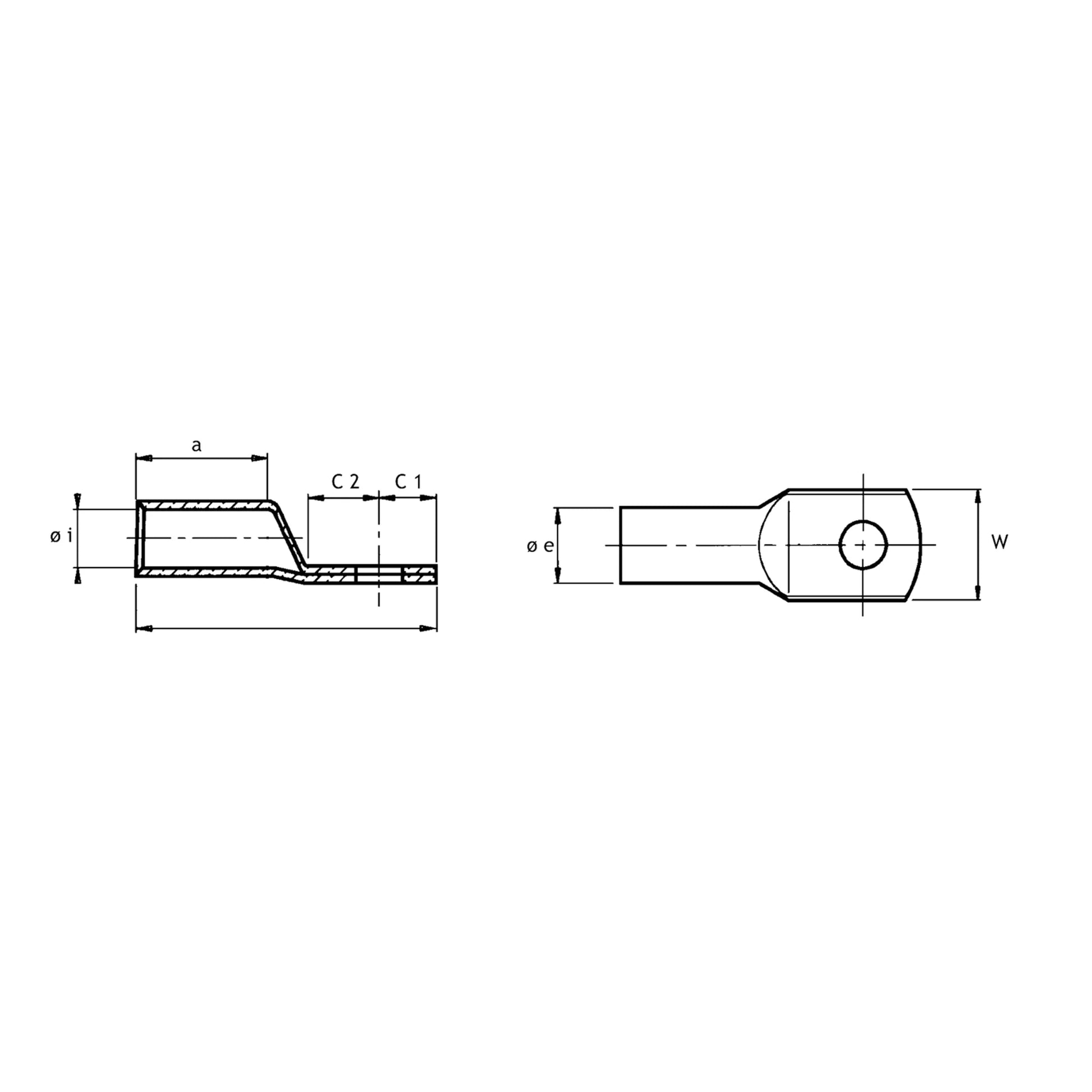

Presskabelschuh DIN 46235 verzinnt, 6–150 mm²

Presskabelschuhe nach DIN 46235 sind der genormte Abschluss für Kupferleiter an Sammelschienen, Trennklemmen und Geräteanschlüssen im Verteilerbau. Die Rohrform mit definierter Wandstärke nimmt den Leiter vollständig auf und lässt sich reproduzierbar verpressen. Die Kennziffer auf dem Schaft ordnet jedem Kabelschuh eindeutig den passenden Presseinsatz zu.

Nutzen

• Werkstoff Cu-ETP nach DIN EN 13600, auf Kupferhärte F 20 ausgeglüht: verformt sich beim Pressen gleichmäßig.
• Galvanisch verzinnte Oberfläche schützt Kontaktfläche und Rohrteil vor Korrosion.
• Kennziffer am Schaft für die eindeutige Zuordnung von Presswerkzeug und Presseinsatz.
• Besonders für feindrähtige Leiter geeignet, wie sie in Schaltanlagen und an Maschinen üblich sind.
• Ein Befestigungsloch und gerader Anschluss (180°): die Standardgeometrie für Schienen- und Klemmenanschluss.

Anwendung

Wählen Sie zuerst den Leiterquerschnitt, dann das Bolzenmaß von M6 bis M12 passend zur Schiene oder zum Geräteanschluss. Manteln Sie so weit ab, dass die Litze den Rohrteil vollständig ausfüllt und bis zum Anschlag sitzt, aber keine blanken Drähte hinter dem Kabelschuh herausstehen. Wie viele Pressungen zu setzen sind, hängt von Querschnitt und Breite des Presseinsatzes ab und ist im Datenblatt angegeben; die Kennziffer nennt den zugehörigen Einsatz. Nach dem Pressen sollte der Grat sauber und die Auflagefläche plan sein, damit die Schraubverbindung den vollen Kontaktdruck aufbaut. Für Aluminiumleiter ist diese Ausführung nicht geeignet, dort kommen Al- oder Al/Cu-Übergangskabelschuhe zum Einsatz.

Lieferumfang

Geliefert werden Presskabelschuhe nach DIN 46235 in der Verkaufspackung. Querschnitt, Bolzenmaß und Kennziffer ergeben sich aus der gewählten Variante; die Stückzahl je Packung steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 6
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 5
• Nennquerschnitt = 6 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
