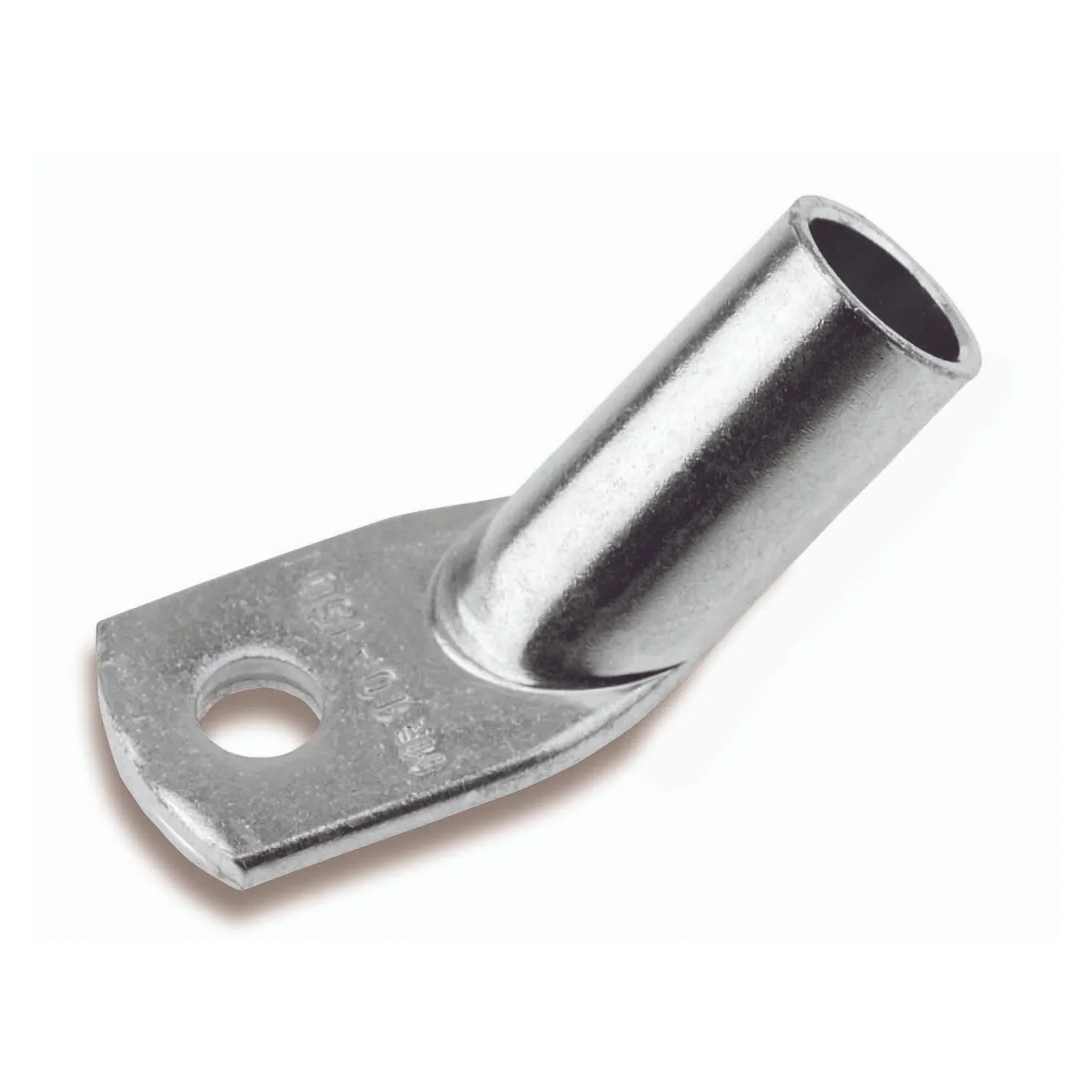

Rohrkabelschuh 45° gewinkelt verzinnt, Ringform, 6–185 mm²

Der um 45 Grad abgewinkelte Rohrkabelschuh vermittelt zwischen einer schräg einlaufenden Leitung und einer festen Anschlussfläche, ohne dass das Kabel gequält werden muss. Das Rohr besteht aus ausgeglühtem Kupfer und lässt sich dadurch sauber verpressen; die Ringfahne mit einem Befestigungsloch sitzt formschlüssig unter dem Bolzen. Der Bereich reicht von 6 bis 185 mm².

Nutzen

• 45-Grad-Fahne führt die Leitung schräg an die Klemmstelle heran und spart engen Biegeradius.
• Auf Kupferhärte ausgeglühtes Rohr — die Pressung verläuft gleichmäßig, das Material reißt nicht auf.
• Galvanisch verzinnte Oberfläche schützt vor Korrosion und hält den Kontaktwiderstand niedrig.
• Geeignet für mehrdrähtige, feindrähtige und feinstdrähtige Leiter, also auch für flexible Anschlussleitungen.
• Geschlossene Ringform für zugsichere Bolzenverbindungen an Schienen und Klemmkästen.

Anwendung

Eingesetzt wird der Kabelschuh im Schalt- und Verteilerbau, an Sammelschienen, Trennklemmen und Motorklemmkästen, wenn die Leitung nicht rechtwinklig, aber auch nicht gerade anlaufen soll. Zum Verpressen wird der abgesetzte Leiter bis zum Rohrboden eingeführt und mit der zum Querschnitt gehörenden Pressform verpresst; bei feinstdrähtigen Leitern lohnt eine zusätzliche Sichtprüfung, ob alle Einzeldrähte im Rohr sitzen. Prüfen Sie vor der Bestellung Bolzenmaß und Winkellage: Die Anschlussgewinde reichen von M5 bis M16, und die Fahnenrichtung lässt sich nachträglich nicht ändern. Für den geraden und den rechtwinkligen Anschluss führt das Sortiment eigene Ausführungen. Der blanke Fahnenbereich sollte nach der Montage gegen Berührung gesichert werden, etwa mit einer Schrumpfkappe.

Lieferumfang

Geliefert in der Herstellerpackung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 45°
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Farbe der Isolation = sonstige
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 6 mm²
• AWG-Größe = 10
