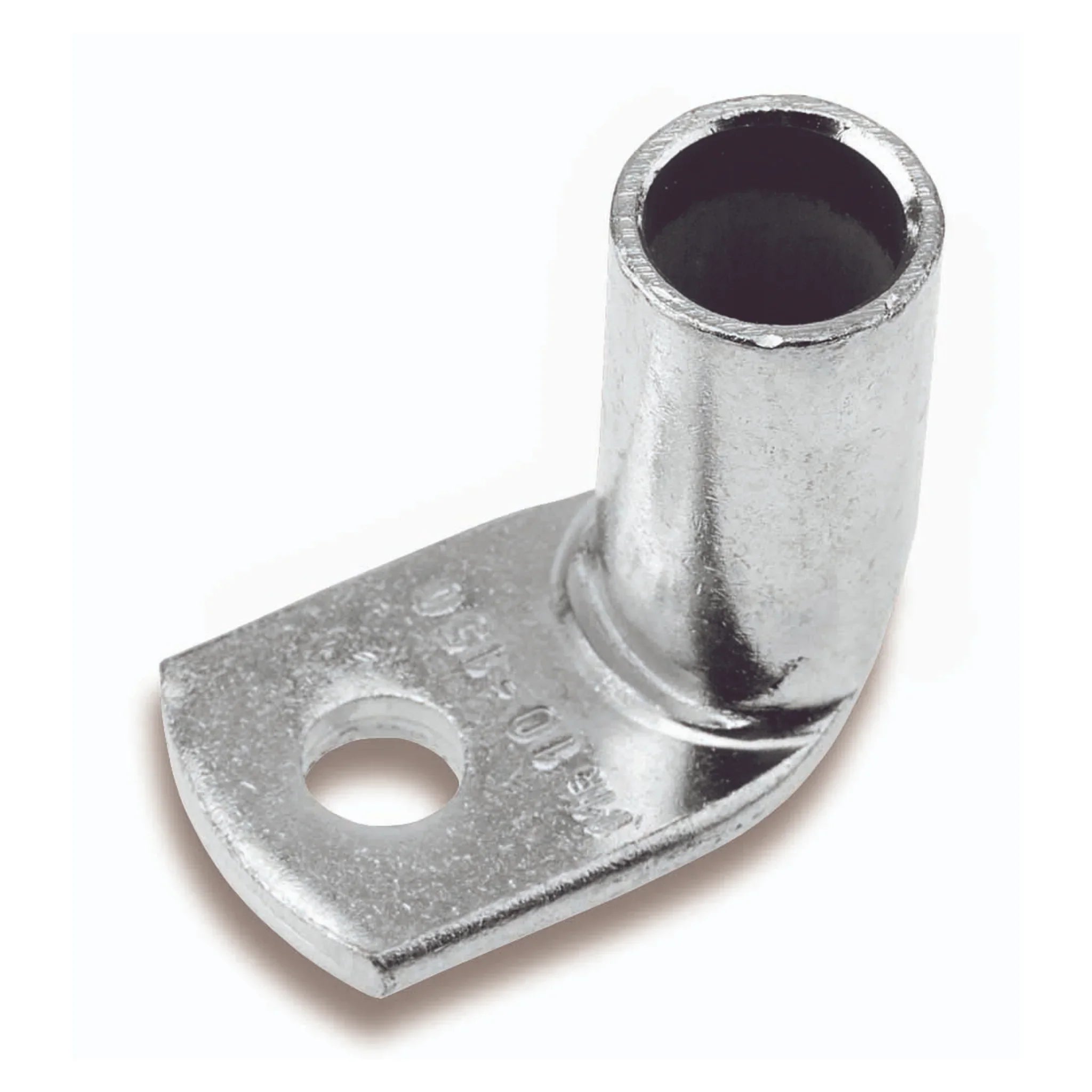

Rohrkabelschuh 90° gewinkelt Ringform verzinnt, 6–240 mm²

Im engen Schaltschrank oder am Verteilerfeld fehlt oft der Platz, um das Kabel vor der Anschlussstelle zu biegen. Der um 90° abgewinkelte Rohrkabelschuh nimmt diese Richtungsänderung auf und führt den Leiter direkt auf die Schiene oder den Klemmbolzen.

Nutzen

• 90° abgewinkelte Ringform spart Biegeradius vor der Anschlussstelle.
• Werkstoff Cu-ETP nach DIN EN 13600, auf Kupferhärte F 20 ausgeglüht — das erleichtert das Verpressen.
• Galvanisch verzinnte Oberfläche als Korrosionsschutz an der Kontaktfläche.
• Ausdrücklich auch für feindrähtige und feinstdrähtige Leiter geeignet.
• Bolzenmaße von M5 bis M20 decken Klemmen und Schienenbohrungen im gesamten Querschnittsbereich ab.

Anwendung

Führen Sie den abisolierten Leiter bis zum Anschlag in den Rohrteil ein und verpressen Sie mit Sechskant- oder Kerbmatrize passend zu Querschnitt und Werkzeugsystem; bei größeren Querschnitten sind mehrere Pressungen nebeneinander zu setzen. Wählen Sie die Variante nach Querschnitt und Bolzenmaß gemeinsam aus — dieselbe Größe gibt es mit mehreren Lochdurchmessern. Für Massivleiter ist diese Bauform nicht vorgesehen, dafür deckt sie mehrdrähtige bis feinstdrähtige Leiter ab. Prüfen Sie vor der Montage, ob der abgewinkelte Flansch plan auf der Gegenfläche aufliegt; nur dann bleibt der Übergangswiderstand über die Lebensdauer niedrig. Wo der Abgang flach verlaufen soll, ist die 45°-Ausführung die passendere Wahl.

Lieferumfang

Geliefert als Packung (PA); die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details. Ein Datenblatt ist hinterlegt.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 90°
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Farbe der Isolation = sonstige
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 6 mm²
• AWG-Größe = 10
