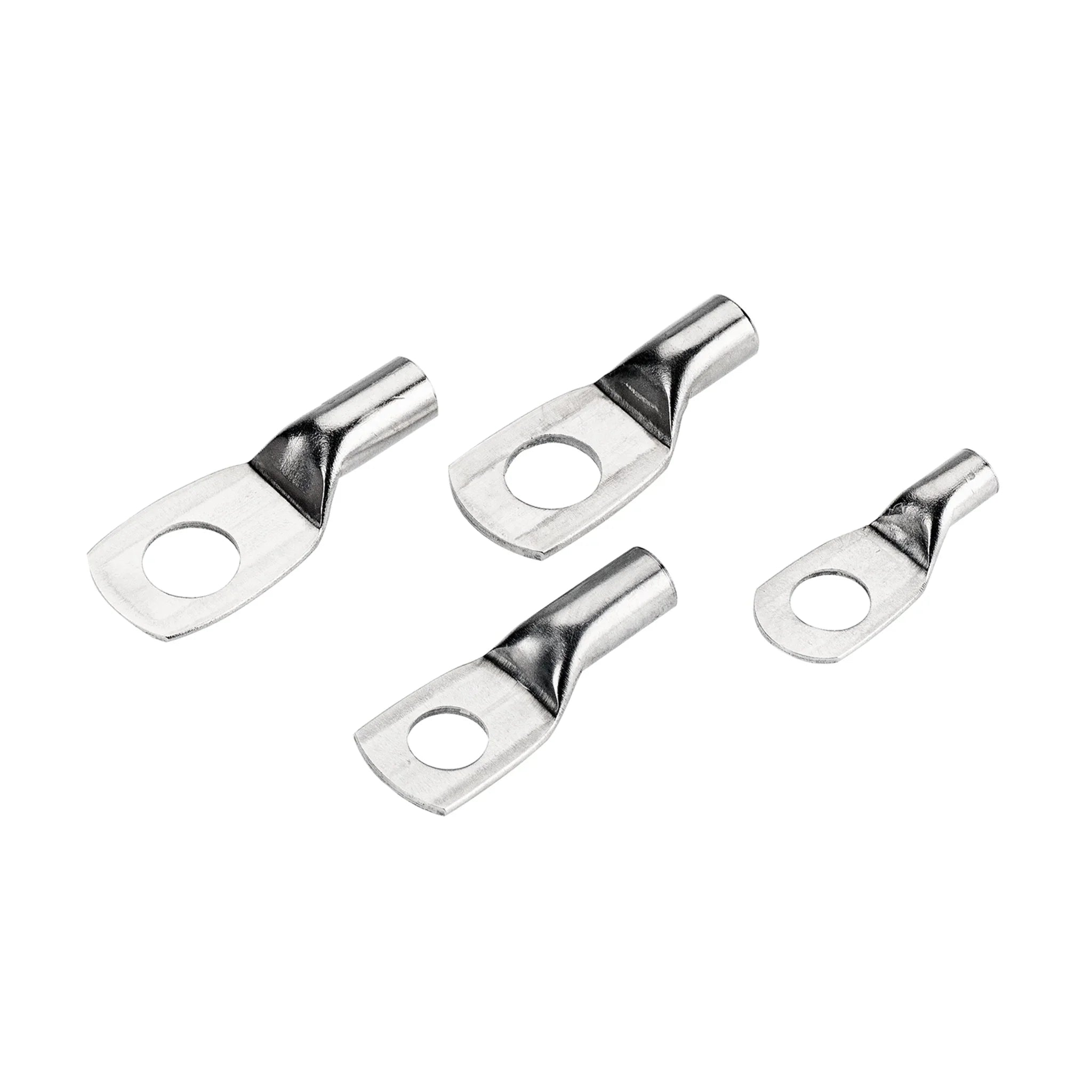

Rohrkabelschuh V2A für Erdung und Blitzschutz, 6–16 mm²

Der Rohrkabelschuh aus Edelstahl V2A ist für Erdungs- und Blitzschutzanschlüsse an Aluminium-Träger- und Rahmenelementen gedacht, wie sie in Photovoltaikanlagen vorkommen. Edelstahl reagiert weder gegenüber Kupfer noch gegenüber Aluminium elektrochemisch und eignet sich deshalb als Verbindungselement zwischen beiden Werkstoffen.

Nutzen

• V2A-Werkstoff, säure- und rostbeständig und temperaturbeständig bis 400 °C.
• Verhindert den elektrochemischen Abtrag des unedleren Aluminiums, der bei Kupfer-Rohrkabelschuhen unter Feuchtigkeit und Spannung die Rahmenprofile zerstören kann.
• Ringform mit einem Befestigungsloch und geradem 180°-Anschluss für flächigen Sitz auf dem Anschlusspunkt.
• Für mehrdrähtige und feindrähtige Leiter geeignet, Bereich 6 bis 16 mm².
• Blanke Oberfläche ohne zusätzliche Beschichtung, die im Außenbereich abplatzen könnte.

Anwendung

Der Leiter wird auf die Länge der Presshülse abisoliert, bis zum Anschlag eingeführt und mit einem für Rohrkabelschuhe geeigneten Presswerkzeug verpresst. Rechnen Sie damit, dass Edelstahl deutlich härter ist als Kupfer und entsprechend mehr Presskraft benötigt; ein kräftiges mechanisches oder hydraulisches Pressgerät ist hier die sichere Wahl. Für die Auswahl gleichen Sie den Leiterquerschnitt und das Bolzenmaß der Anschlussstelle ab, verfügbar sind M8 und M10. Typische Einsatzfälle sind der Potentialausgleich an Modultischen, die Anbindung von Modulrahmen und Montageschienen sowie Erdungsanschlüsse im Außenbereich, in denen Mischverbindungen aus Kupfer und Aluminium sonst zum Korrosionsproblem werden.

Lieferumfang

Geliefert wird der Rohrkabelschuh in einer Packung (PA). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 8
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für feinstdrähtige Leiter = nein
• Werkstoff = rostfreier Stahl
• Oberflächenschutz = blank
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 6 mm²
