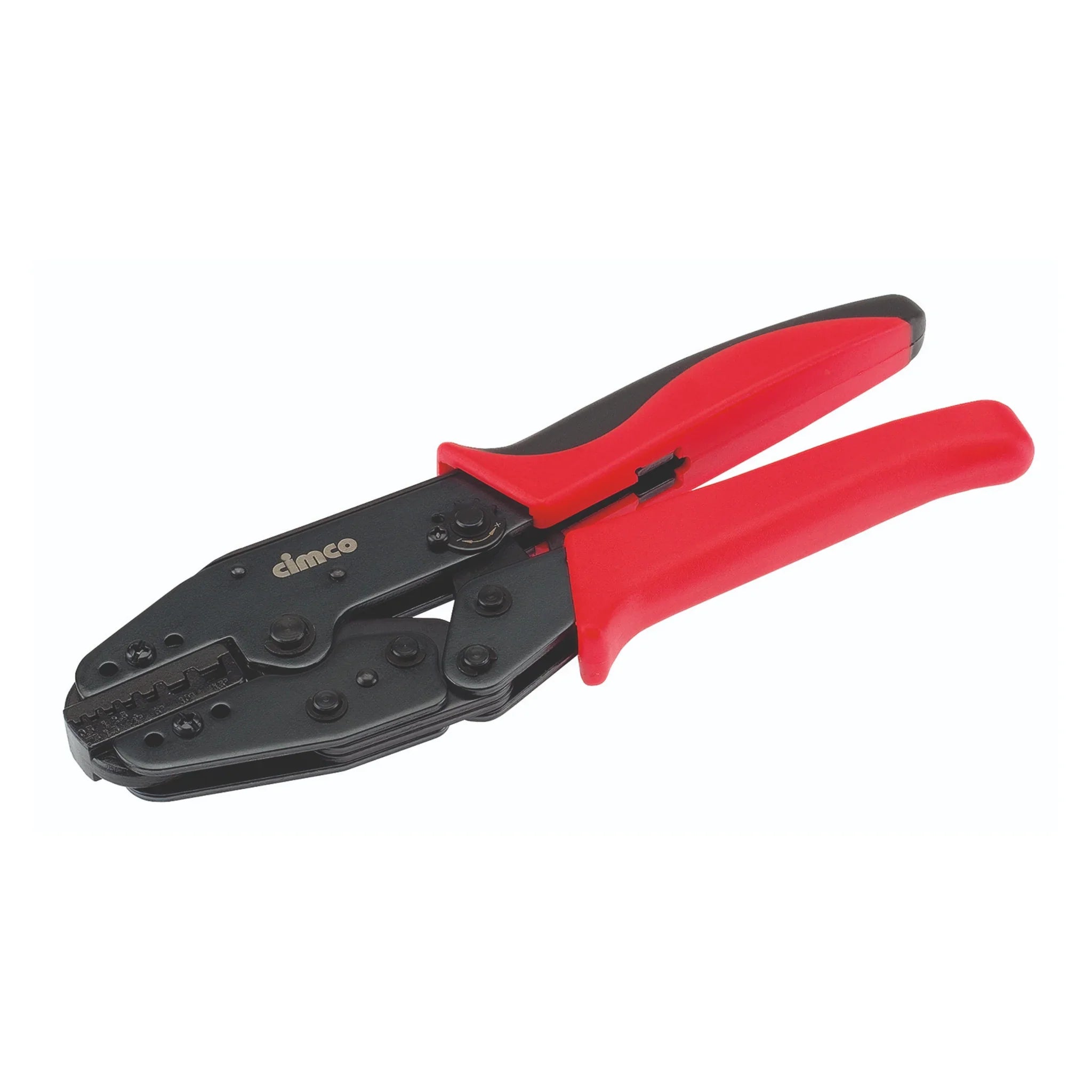

Aderendhülsen-Presszange 106140 für 16–35 mm², Trapezpressung

Auf einen Blick

Presszange komplett mit Einsatz für isolierte und nicht isolierte Aderendhülsen nach DIN in den Größen 16-25-35 mm². Die optimierte Pressform ist besonders für ausgedünnte, feindrähtige Leiter nach IEC 228 geeignet. Die Einhand-Systempresszange ist 230 mm lang.

Warum dieses Produkt

• Große Aderendhülsen – 16, 25 und 35 mm² nach DIN, AWG 6 bis 2
• Ratschenmechanik – hebelübersetzt, mit Druckpunktentriegelung; die Ratschenautomatik wird über die Hebelwirkung des Griffs ausgelöst
• Regulierbare Zwangsentriegelung – gewährleistet optimale Crimpergebnisse
• Ausgedünnte Leiter – optimierte Pressform für feindrähtige Leiter nach IEC 228
• Pressprofileinsätze – auswechselbar, durch zwei Befestigungsschrauben fixiert; alle Einsätze aus Carbon-Werkzeugstahl
• Einhandbedienung – ergonomisch geformt, leicht und handlich

Technische Daten

Wofür Sie es einsetzen

Für Schaltschrankbau und Elektroinstallation, wenn regelmäßig Aderendhülsen in den großen Querschnitten 16, 25 und 35 mm² verpresst werden. Die Ratschenmechanik mit Zwangsentriegelung sorgt dafür, dass die Pressung erst nach vollständigem Hub freigegeben wird – relevant überall dort, wo die Crimpqualität reproduzierbar sein muss.

Lieferumfang & Zubehör

Die Zange wird komplett mit einem Pressprofileinsatz geliefert. Insgesamt stehen 17 verschiedene Profile für nahezu alle Verpressungen von Kabelverbindern zur Verfügung. Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.

• Geeignet für = verschiedene Anwendungen
• Pressform = Trapezpressung
• Querschnitt = 16..35 mm²
• Min. AWG-Größe = 6
• Max. AWG-Größe = 2
• Länge = 226 mm
• Mit Sperrvorrichtung (bei mechanischen Werkzeugen) = ja
• Ausführung/Betätigung = mechanisch
• Einsätze auswechselbar = nein
• Anzahl der mitgelieferten Einsätze = 1
• Mit automatischem Rücklauf = nein
