Presszangen-Set Standard 102000 mit 4 Pressprofileinsätzen 0,5-16 mm²

Auf einen Blick

Presszangenset Standard: Crimpzange mit vier auswechselbaren Pressprofileinsätzen für die gängigsten Standard-Kabelverbinder, übersichtlich in einem schlagfesten Kunststoffkoffer. Der Zangenkörper arbeitet mit Ratschenautomatik und nachstellbarer Sperrvorrichtung, der abgedeckte Querschnittsbereich reicht von 0,5 bis 16 mm². Länge 250 mm.

Warum dieses Produkt

• Vier Pressprofile – Aderendhülsen, isolierte Kabelschuhe, nicht isolierte Kabelschuhe und Steckverbinder mit offenen Crimpkrallen
• Trapezpressung für Aderendhülsen – isolierte und nicht isolierte Aderendhülsen von 0,5 bis 16 mm² (Einsatz 102001)
• Symmetrische Ovalpressung – isolierte Kabelschuhe von 0,5 bis 6 mm² in rot, blau und gelb (Einsatz 102004)
• Werkzeugloses Befestigen – Rändelschrauben zum Fixieren der Einsätze per Hand
• Schraubendreher enthalten – 2-Komponenten-Schraubendreher mit 1.000-Volt-schutzisolierter Klinge, PHILLIPS PH1 (117731)
• Transportfertig – schlagfester Kunststoffkoffer mit fester Zuordnung der Einsätze

Technische Daten

Wofür Sie es einsetzen

Für Elektroinstallateure und Servicetechniker, die mit einem Koffer die gängigen Verbinderarten abdecken wollen – von Aderendhülsen bis 16 mm² über isolierte und nicht isolierte Kabelschuhe bis zu Steckverbindern mit offenen Crimpkrallen. Geeignet als Grundausstattung im Servicefahrzeug, wenn nicht vorab feststeht, welche Verbinder auf der Baustelle anfallen.

Lieferumfang & Zubehör

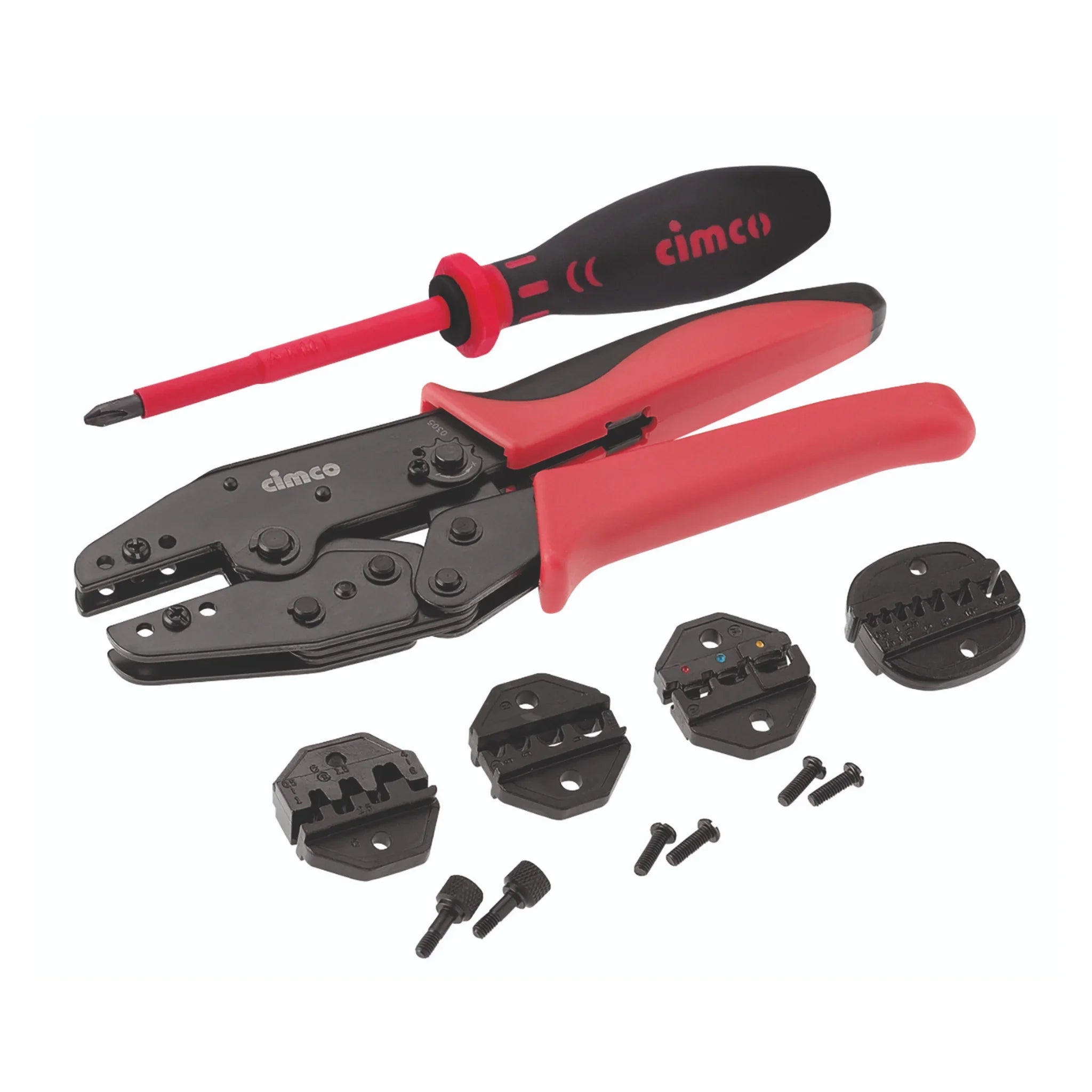

Inhalt: Crimpzangenkörper mit Ratschenautomatik und nachstellbarer Sperrvorrichtung; je ein Pressprofileinsatz für isolierte und nicht isolierte Aderendhülsen von 0,5 bis 16 mm² mit Trapezpressung (102001), für isolierte Kabelschuhe von 0,5 bis 6 mm² (rot, blau, gelb) mit symmetrischer Ovalpressung (102004), für nicht isolierte Kabelschuhe von 1,5 bis 10 mm² mit Dornpressung (102003) und für nicht isolierte Steckverbinder mit offenen Crimpkrallen von 0,5 bis 6 mm² mit Rollpressung (102002); Rändelschrauben zum komfortablen Befestigen der Einsätze per Hand sowie ein 2-Komponenten-Schraubendreher mit 1.000-Volt-schutzisolierter Klinge für Kreuzschlitzschrauben PHILLIPS Größe PH1 (117731). Alles im schlagfesten Kunststoffkoffer. Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.

• Geeignet für = verschiedene Anwendungen
• Pressform = universal (Wechseleinsätze)
• Querschnitt = 0,5..16 mm²
• Min. AWG-Größe = sonstige
• Max. AWG-Größe = 6
• Länge = 250 mm
• Mit Sperrvorrichtung (bei mechanischen Werkzeugen) = ja
• Ausführung/Betätigung = mechanisch
• Einsätze auswechselbar = ja
• Anzahl der mitgelieferten Einsätze = 7
• Mit automatischem Rücklauf = nein
