Presszangensystem Click'n'Crimp Datennetzwerktechnik 106009

Auf einen Blick

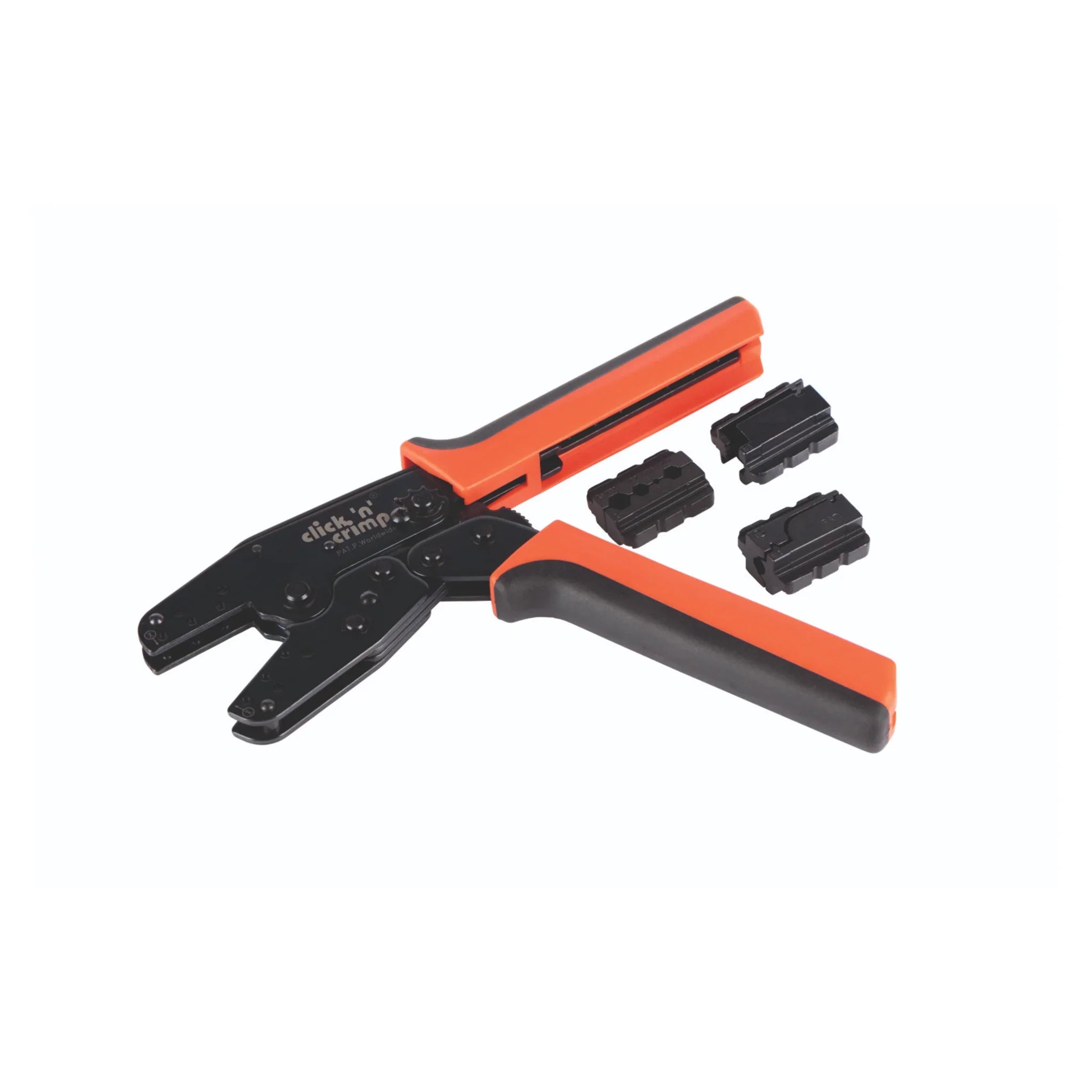

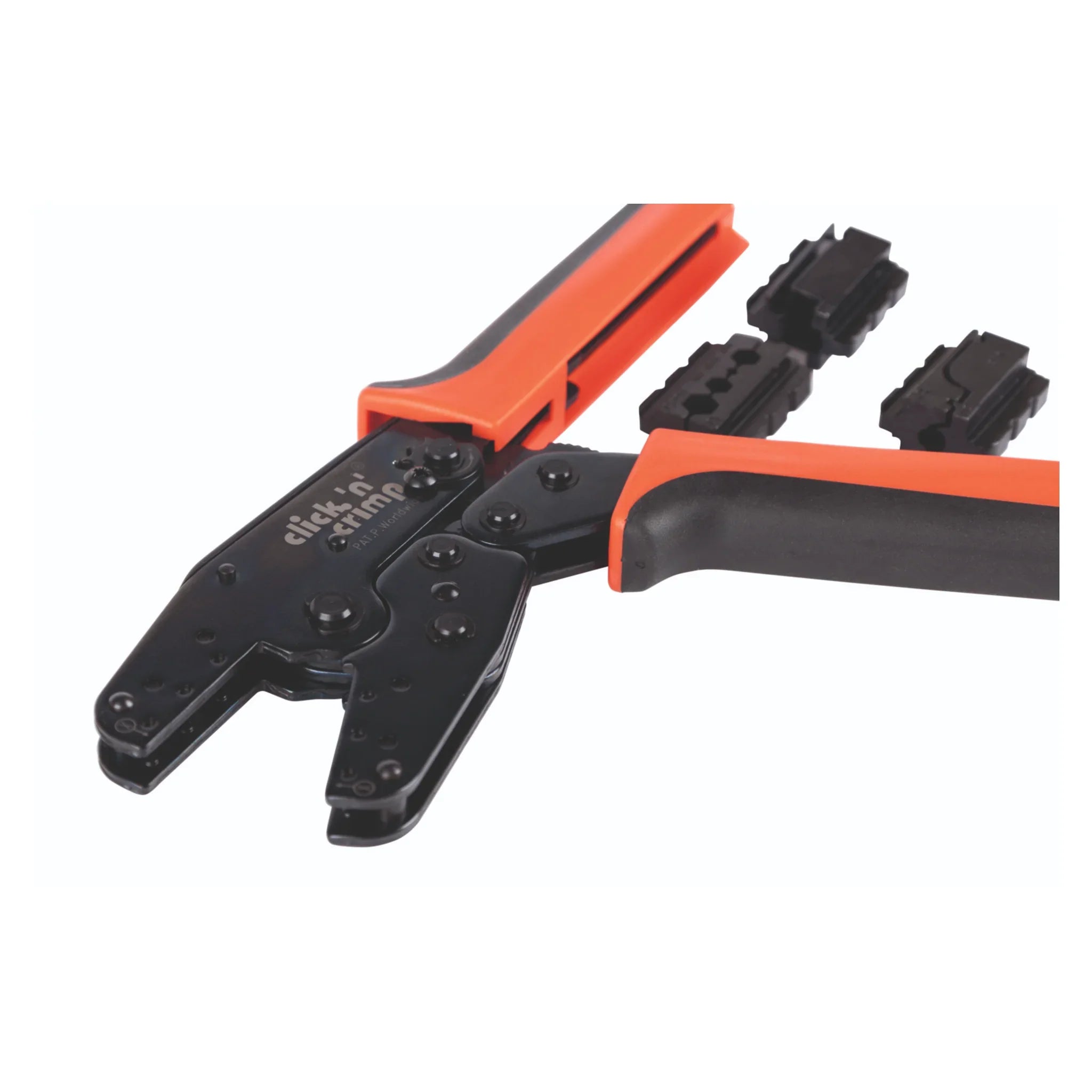

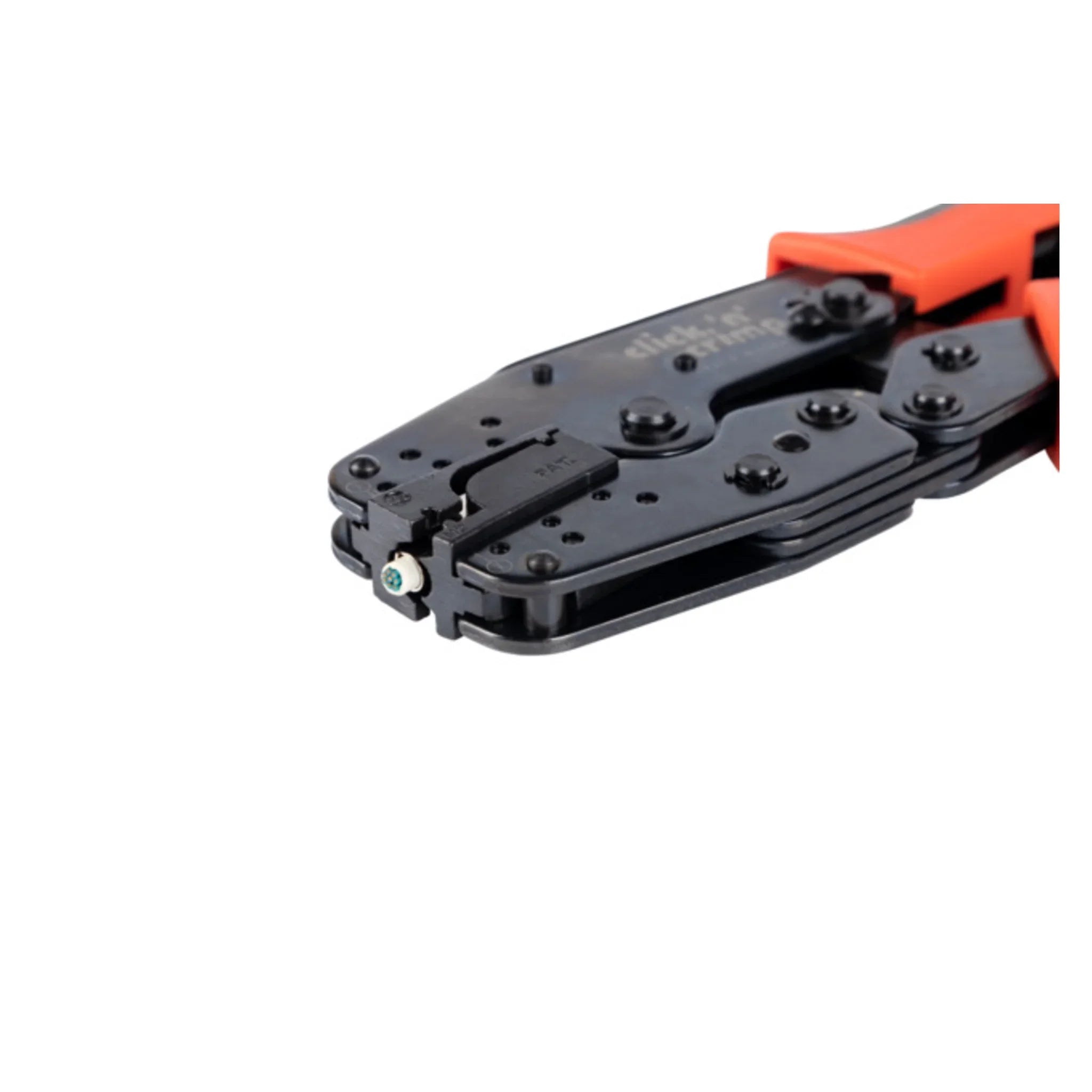

Presszangensystem der Serie Click'n'Crimp für die Datennetzwerktechnik: die Pressprofileinsätze werden über eine Rasthalterung im Zangenkörper fixiert und lassen sich ohne weiteres Werkzeug sekundenschnell wechseln. Geliefert mit drei Profilen für Koaxial- und Modularstecker. Länge 350 mm, Gewicht inklusive drei Pressprofileinsätzen 690 g.

Warum dieses Produkt

• Koax und RJ in einem Werkzeug – Profile für BNC-/TNC-Koaxialstecker sowie für geschirmte und ungeschirmte 8-polige Modularstecker
• Werkzeugloser Profilwechsel – Rasthalterung im Zangenkörper, kein zusätzliches Werkzeug erforderlich
• Profile immer dabei – zwei weitere Pressprofile werden in den Magazinhaltern der Zangenschenkel unverlierbar aufbewahrt
• Normgerechter Pressdruck – stellbare Ratschenmechanik mit Zwangsentriegelung
• Robuster Grundkörper – Zangenkörper aus spezial vergütetem, gehärtetem Stahlblech
• Ergonomie – 2-Komponenten-Griffhüllen, 690 g inklusive drei Einsätzen

Technische Daten

Merkmal	Spezifikation
Artikel-Nr.	106009
EAN / GTIN	4021103060094
Produktgruppe	Presswerkzeug Kabelschuhe/Verbinder, Aderendhülsen, Schirmanschluss
Geeignet für	verschiedene Anwendungen
Pressform	universal (Wechseleinsätze)
Querschnitt	0,5 - 10 mm²
Länge	350 mm
Gewicht (inkl. 3 Pressprofileinsätzen)	690 g
Ausführung / Betätigung	mechanisch
Mit Sperrvorrichtung	Ja
Einsätze auswechselbar	Ja
Anzahl der mitgelieferten Einsätze	3
Max. AWG-Größe	8
Herkunftsland	Taiwan (TW)

Wofür Sie es einsetzen

Für Netzwerktechniker, die auf einer Anlage sowohl Koaxialstrecken als auch Kupfer-Datenleitungen konfektionieren. Weil BNC-/TNC-Stecker und geschirmte wie ungeschirmte 8-polige Modularstecker über Wechselprofile derselben Zange verarbeitet werden, entfällt das Mitführen mehrerer Einzelwerkzeuge.

Lieferumfang & Zubehör

Geliefert mit drei Pressprofileinsätzen: 106015 (für BNC-/TNC-Koaxialstecker), 106017 (für ungeschirmte 8-polige Modularstecker) und 106019 (für geschirmte 8-polige Modularstecker). Das vollständige Datenblatt finden Sie im Download-Bereich dieser Produktseite.

• Geeignet für = verschiedene Anwendungen
• Pressform = universal (Wechseleinsätze)
• Querschnitt = 0,5..10 mm²
• Min. AWG-Größe = sonstige
• Max. AWG-Größe = 8
• Länge = 350 mm
• Mit Sperrvorrichtung (bei mechanischen Werkzeugen) = ja
• Ausführung/Betätigung = mechanisch
• Einsätze auswechselbar = ja
• Anzahl der mitgelieferten Einsätze = 3
• Mit automatischem Rücklauf = nein
