Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

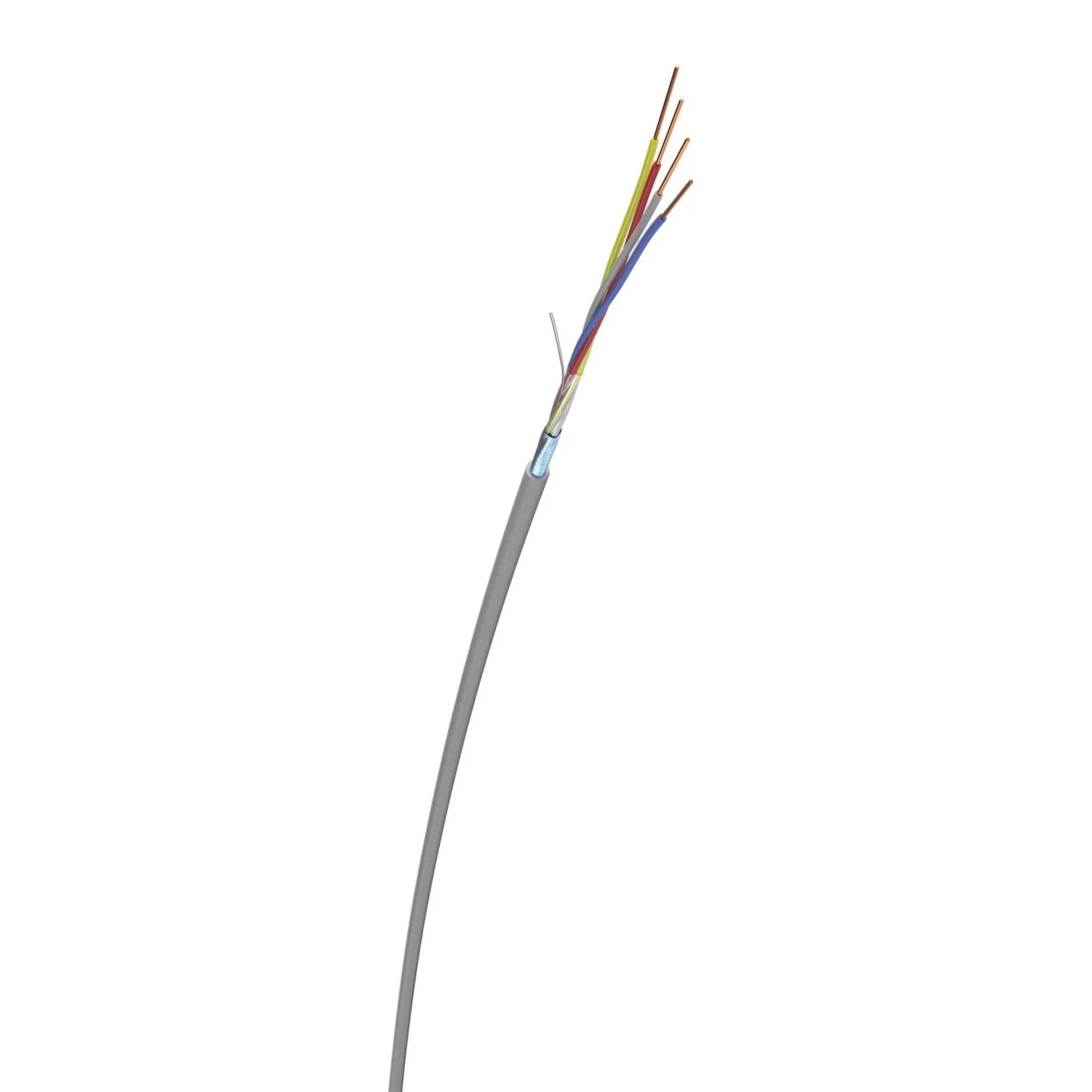

J-Y(St)Y Fernmeldeleitung mit statischem Schirm nach VDE 0815

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

J-Y(St)Y Fernmeldeleitung

Name: J-Y(St)Y Fernmeldeleitung
Brand: Diverse
Price: 4780.54 EUR
Availability: OutOfStock

Typ: Fernmeldekabel

Artikelnummer: JY(ST)Y 2x2x0,6Eca Ri.50

€23,63 EUR

€23,63 EUR ~~€27,83 EUR~~

€0,47m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (23100)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Der Klassiker für Fernmelde- und Signalinstallationen: Die J-Y(St)Y nach VDE 0815 überträgt Telefon-, Signal- und Messdaten in Gebäuden – der statische Schirm (St) schützt die Übertragungskreise gegen äußere elektrische Störfelder.

Warum dieses Produkt

Normgerecht – Fernmeldeleitung nach VDE 0815
Geschirmt – statischer Schirm gegen äußere elektrische Störfelder
Drinnen und (geschützt) draußen – für trockene und feuchte Räume sowie im Freien zur festen Verlegung an Außenwänden
Vielseitig – Sprechstellen- und Nebenstellenausbau, Signal- und Messdatenübertragung, Klingel- und Türsprechanlagen
120 Varianten – 1 bis 100 Paare mit 0,6 oder 0,8 mm Leiterdurchmesser

Einsatzbereiche

Für Fernmeldeinstallationen innerhalb von Gebäuden in trockenen und feuchten Räumen sowie im Freien zur festen Verlegung an Außenwänden von Gebäuden. Für Sprechstellen- und Nebenstellenausbau, aber auch für Signal- und Messdatenübertragung geeignet. Max. Betriebstemperatur 70 °C.

Technische Daten

Merkmal	Spezifikation
Typ	J-Y(St)Y
Norm	VDE 0815
Isolierung/Mantel	PVC
Schirm	statischer Schirm (St)
Max. Betriebstemperatur	70 °C
Anzahl Paare	1, 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 20, 24, 30, 40, 48, 50, 60, 80, 100
Leiterdurchmesser	0,6 mm, 0,8 mm
Gebinde (VPE)	Ring 100 m, Ring 250 m, Trommel 500 m, Trommel 1000 m, Ring 50 m, Spule 250 m, 1 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

J = Installationskabel · Y = PVC-Isolierung · (St) = statischer Schirm · Y = PVC-Mantel.

Für wen ist dieses Produkt gemacht

Elektro- und Fernmeldetechniker für Telefon-, Klingel-, Türsprech- und Signalinstallationen in Wohn- und Zweckbauten.

Lieferumfang & Verpackung

Als Ring 50/100/250 m, Spule 250 m, Trommel 500/1000 m oder Meterware je Variantenauswahl.

Technische Kabeldaten

Leiterdurchmesser = 0,6 mm
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 4
Anzahl der Verseilelemente = 2
Verseilelement = Paare
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Ader-Kennzeichnung = Farbe
Schirm über Verseilelement = ohne
Verseilung = Lagen
Schirm über Verseilung = Folie
Kabel längswasserdicht = nein
Kabel querwasserdicht = nein
Schutzmantel = ohne
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = grau
Brandverhalten nach EN 13501-6: Klasse = Eca
Außendurchmesser ca. = 5 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 50 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 50 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
Gewicht = 34 kg/km
