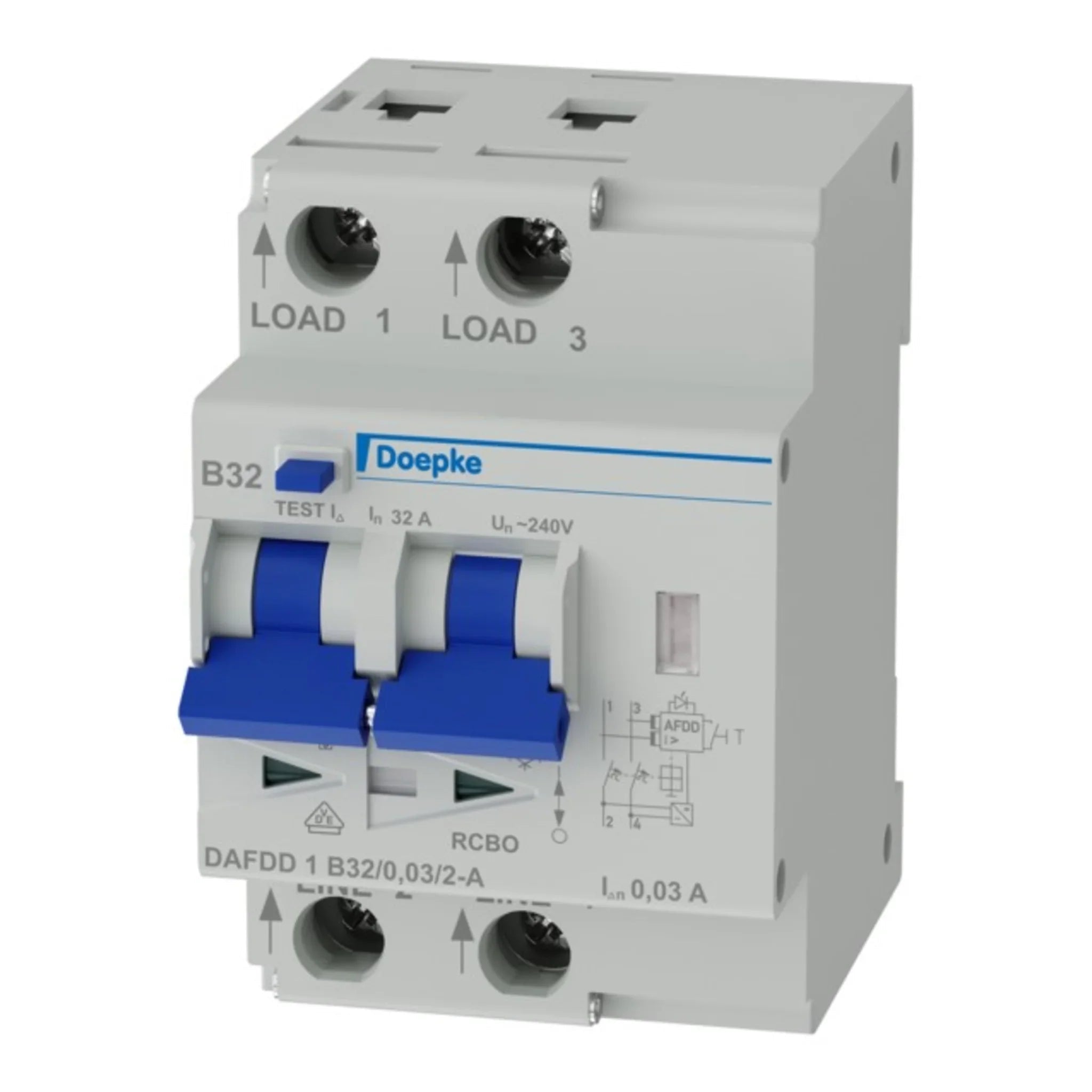

Brandschutzschalter mit FI/LS DAFDD 1 2P Typ A 6 kA

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 2
• Bemessungsspannung = 240 V
• Bemessungsisolationsspannung Ui = 250 V
• Bemessungsstrom = 32 A
• Bemessungsfehlerstrom = 0,03 A
• Montageart = DIN-Schiene
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 6,5 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Stoßstromfestigkeit = 0,25 kA
• Spannungsart = AC
• Frequenz = 50 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = nein
• Mit Verriegelungsvorrichtung = nein
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..40 °C
• Breite in Teilungseinheiten = 3

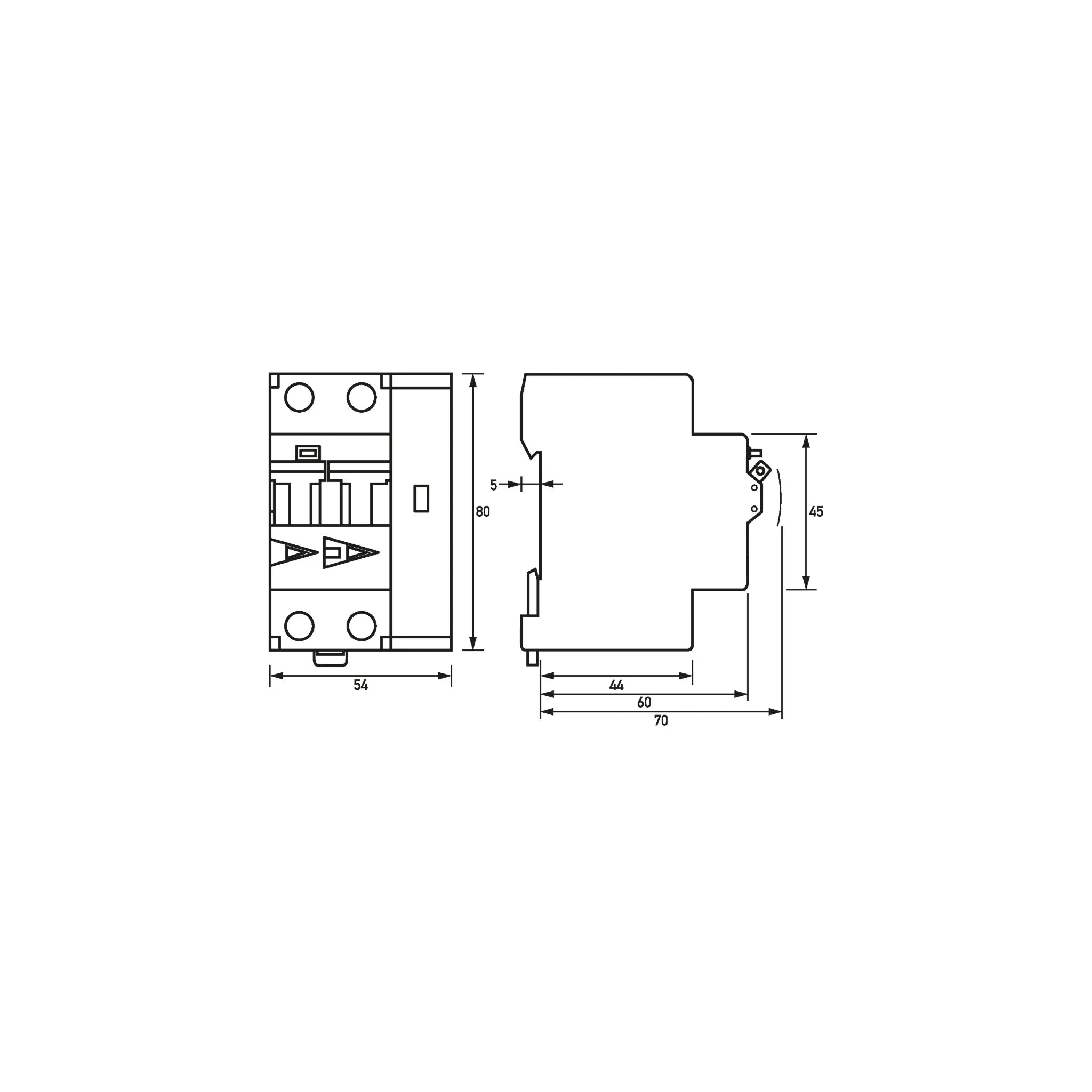

• Einbautiefe = 70 mm
• Fehlauslöseschutz = nein
• Zusatzeinrichtungen werkseitig angebaut = Brandschutzschalter
• Bemessungsschaltstrom Zusatzeinrichtung = 32 A
• Bemessungsspannung Zusatzeinrichtung = 240 V
• Steuerspannungsart Zusatzeinrichtung = AC
• Schutzart (IP) = IP20
• Anschließbarer Leiterquerschnitt eindrähtig = 1..25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1..16 mm²
