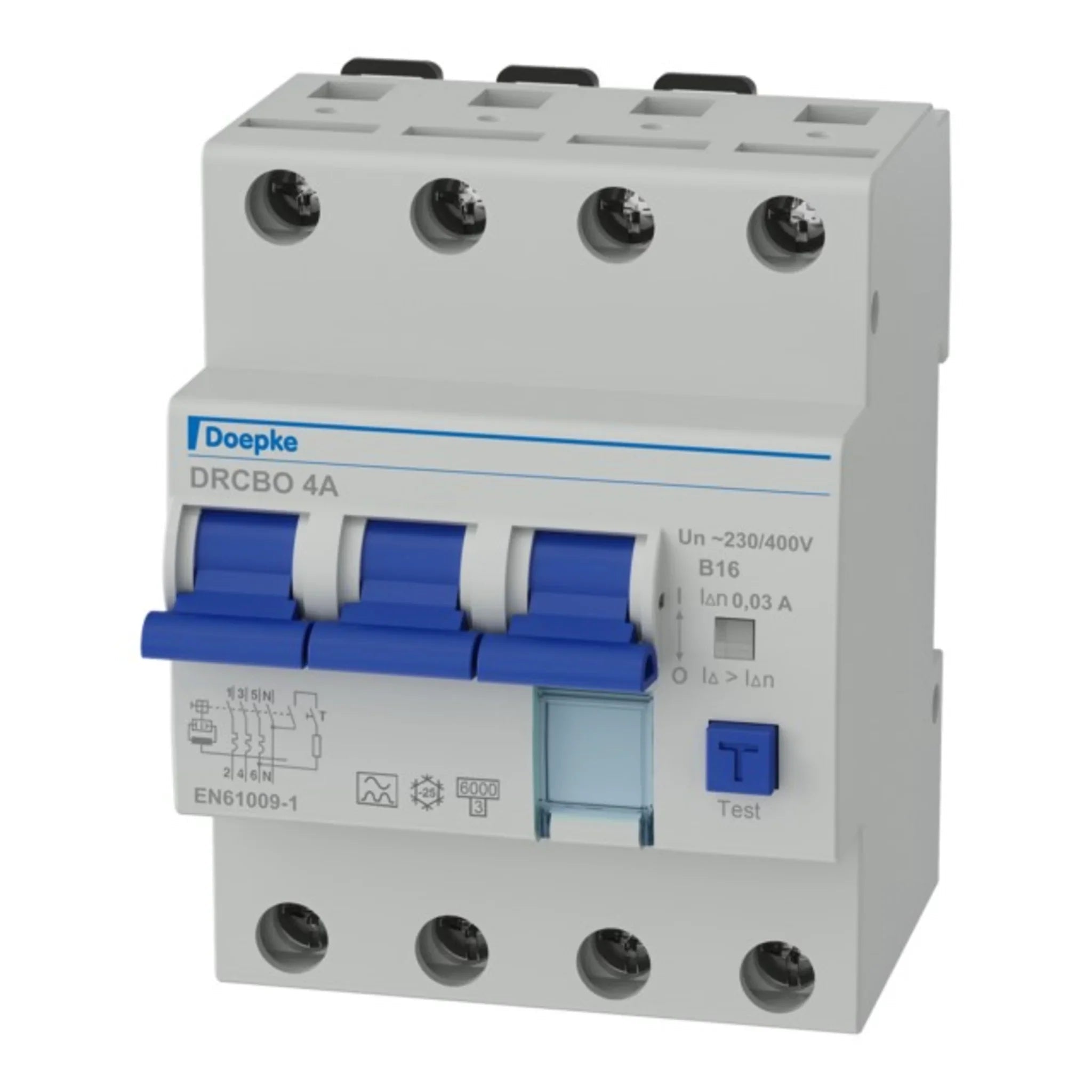

FI/LS-Schalter DRCBO 4 3P+N Typ A 6 kA

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der Baureihe DRCBO 4 liegt bei 6 kA. Schalter des Fehlerstromtyps A sind puls- und wechselstromsensitiv. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.

• Polzahl (gesamt) = 4
• Anzahl der abgesicherten Pole = 3
• Bemessungsspannung = 400 V
• Bemessungsisolationsspannung Ui = 440 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 16 A
• Bemessungsfehlerstrom = 0,03 A
• Montageart = DIN-Schiene
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 6,9 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Stoßstromfestigkeit = 0,25 kA
• Spannungsart = AC
• Frequenz = 50/60 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = ja
• Mit Verriegelungsvorrichtung = nein
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..40 °C
• Breite in Teilungseinheiten = 4

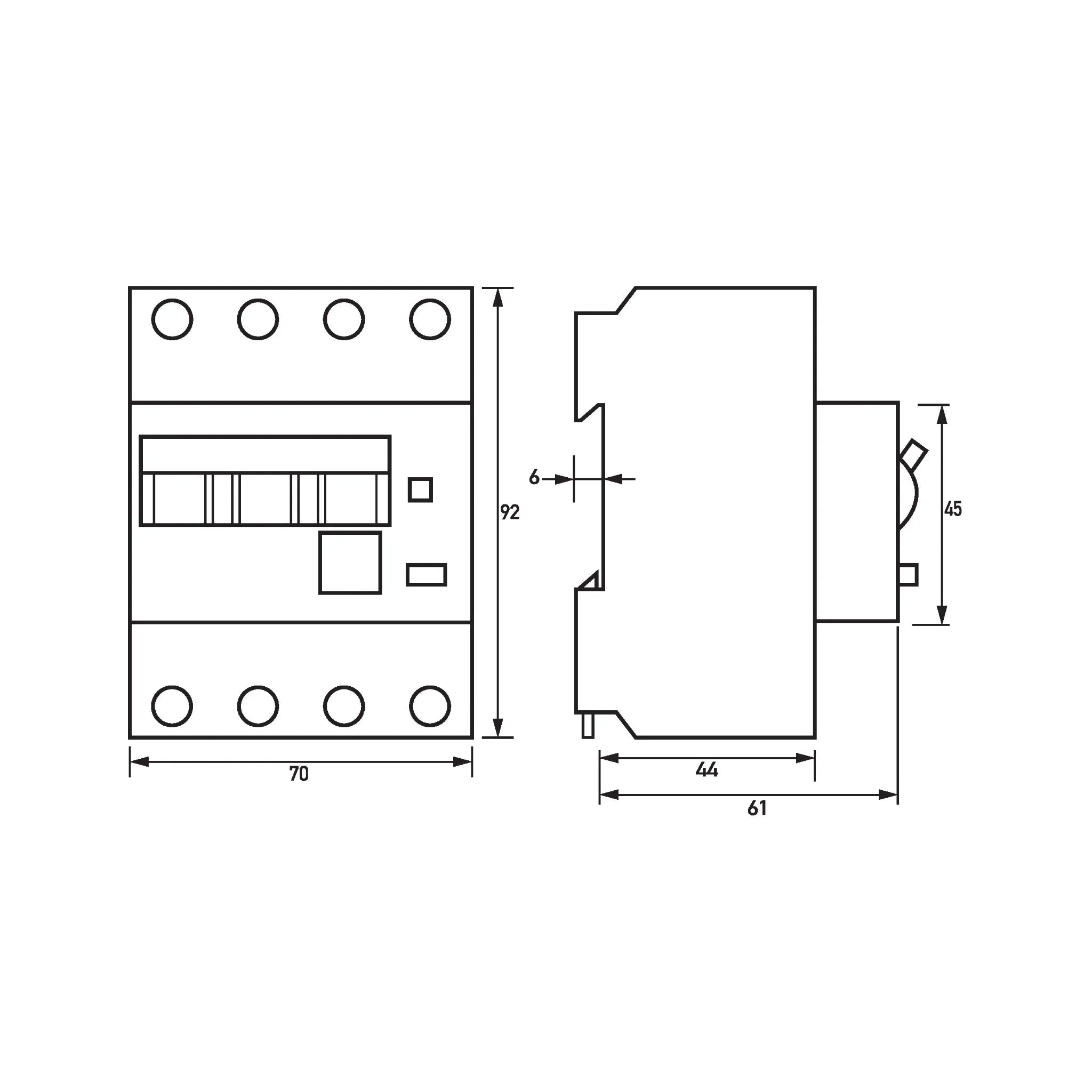

• Einbautiefe = 68 mm
• Fehlauslöseschutz = nein
• Schutzart (IP) = IP20
• Anschließbarer Leiterquerschnitt eindrähtig = 1..35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1..25 mm²
