Auf einen Blick

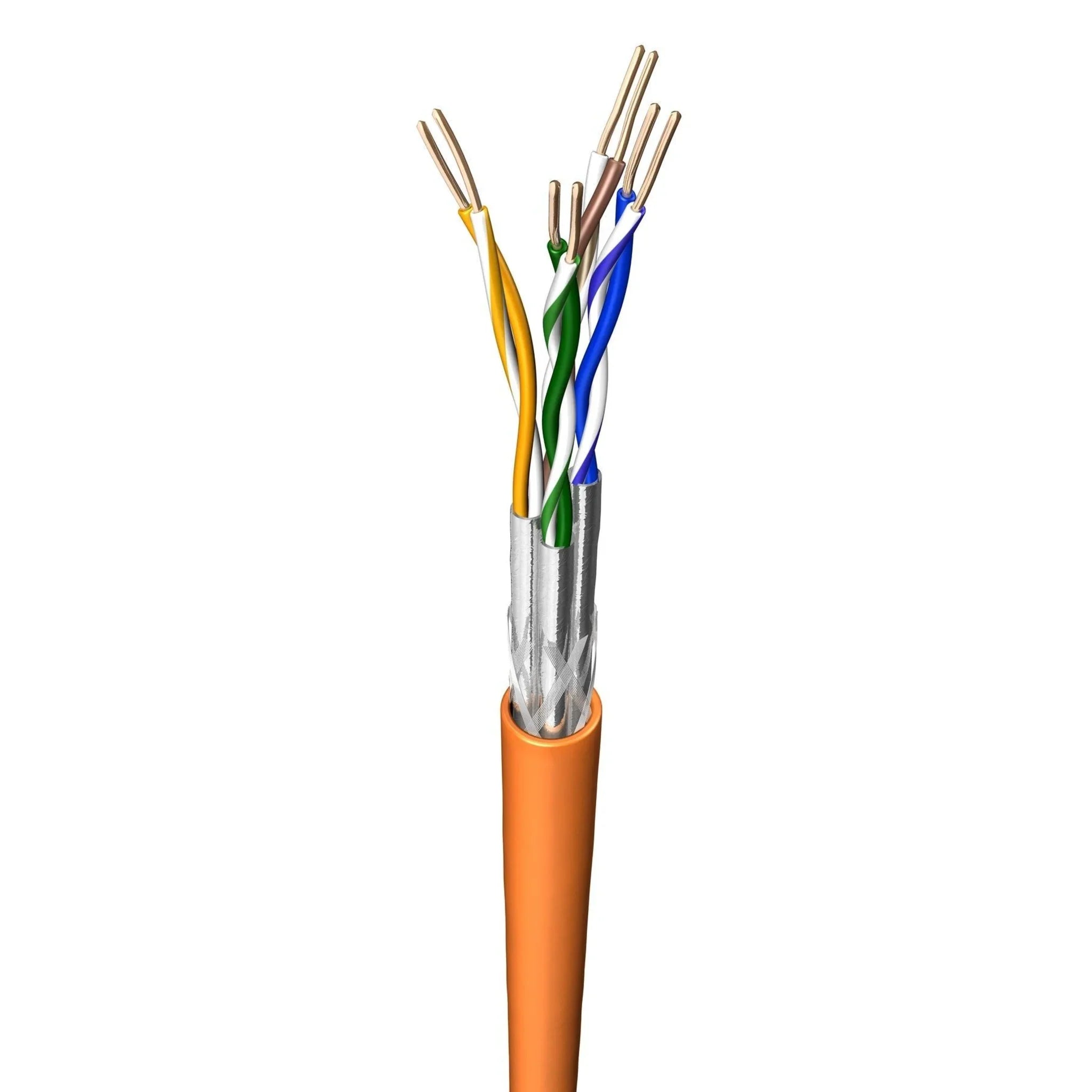

Cat.7-Verlegekabel von Draka für die strukturierte Gebäudeverkabelung: Kupfer-Datenkabel in zahlreichen Typvarianten – wählbar nach Brandklasse (Eca bis B2ca) und Gebinde von Ring 100 m bis Trommel 1000 m.

Warum dieses Produkt

• Kategorie 7 – Kupfer-Datenkabel für die strukturierte Verkabelung
• Brandklasse wählbar – Typen in Eca, Dca, Cca und B2ca (CPR-Klassifizierung, siehe Typenbezeichnung)
• Viele Aufmachungen – Ring 100 m, Box 250/350 m, Trommel 250 bis 1000 m, Meterware
• Markenqualität – vom Datenkabel-Hersteller Draka Comteq (DNT)

Technische Daten

Die Typenbezeichnungen enthalten Brandklasse und Gebinde (z. B. „60011603-Eca-T500“ = Brandklasse Eca, Trommel 500 m).

Beispiel-Typ im Detail: 60011603 (UC900 HS23 C7 S/FTP 4P LSHF 500DW)

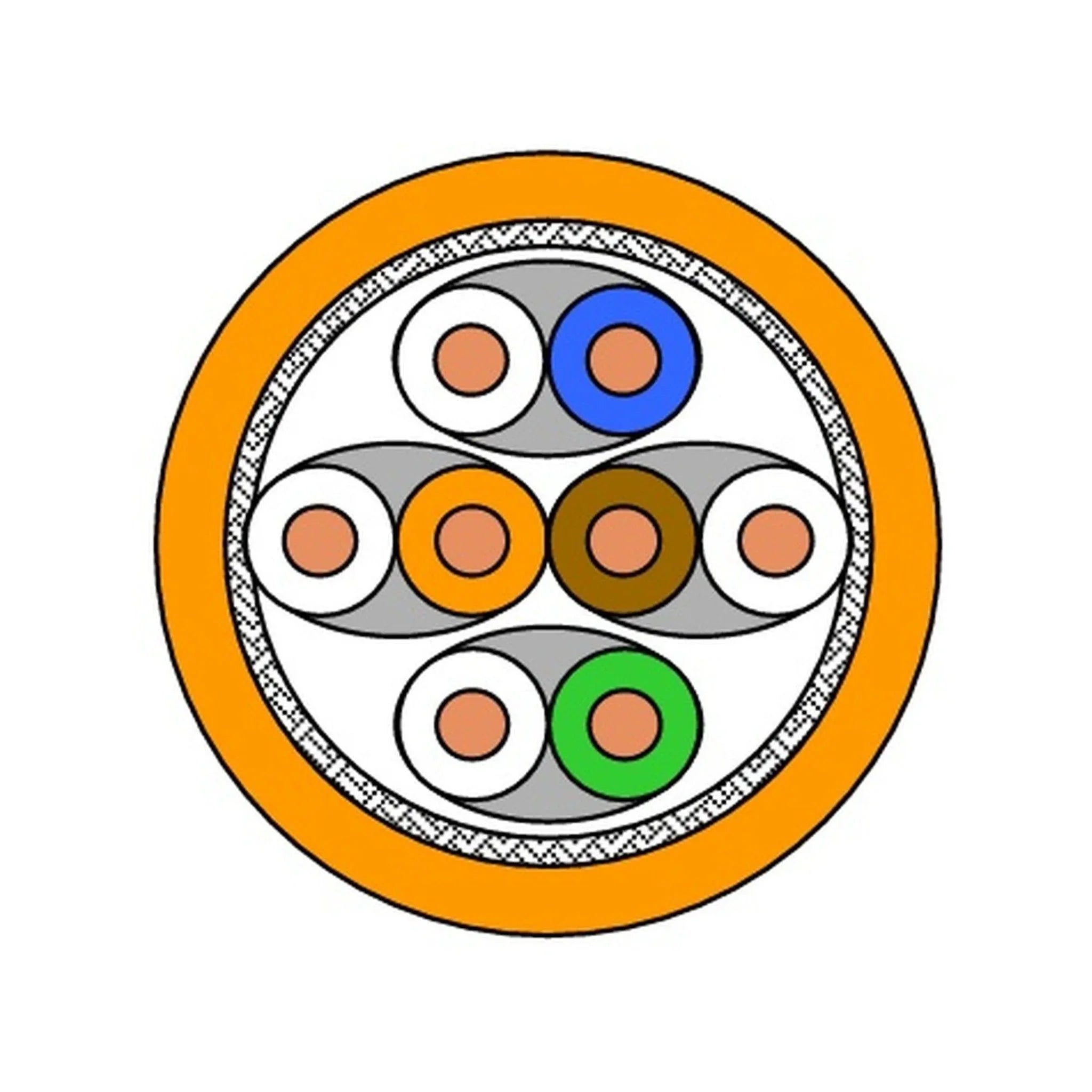

Installationskabel für den Innenbereich. Kupfer-Datenkabel der Kategorie 7 für die strukturierte Verkabelung mit einer Bandbreite von 1000 MHz. Mit Folienpaarschirmung und hochwertiger Geflechtsabdeckung doppelt geschirmt (S/FTP). Das 4-paarige Simplex-Verlegekabel mit 8 Kupferadern AWG 23 ist für den Anschluss von Dosen, Patchfeldern und Modulen – auch mit LSA-Technik – zur Verlegung in Gebäuden, im Kanal und Unterputz geeignet und übertrifft die Anforderungen nach EN 50173-1, EN 50288-4-1, ISO/IEC 11801, IEC 61156-5 und IEEE 802.3 af/at/bt. Der Mantel besteht aus halogenfreiem, flammwidrigem Material nach IEC 60332-1, IEC 60754-2 und IEC 61034, Eurobrandklasse Eca. Die Schirmung erfüllt mit einer Kopplungsdämpfung von 80 dB die Trennklasse C nach EN 50174. Geeignet für alle Anwendungen der Klassen C, D, E, E_A und F, für PoE und PoE+ über eine Channellänge bis 100 m sowie für Telefonie, Ethernet, Fast Ethernet, Gigabit Ethernet und 10-Gigabit-Ethernet (10BaseT bis 10GBaseT, bis 10.000 MBit/s). Zertifikate: GHMT PREMIUM Verification Program (PVP), 3P-Certification-Programm. NVP: 79 · Cu-Zahl: 26 · Farbe: orange · Aufmachung: Trommel 500 m · EAN 8717511116671.

Für wen ist dieses Produkt gemacht

Netzwerktechniker und Elektroinstallateure in der strukturierten Gebäudeverkabelung – von der Etagenverteilung bis zum Rechenzentrum-Zubringer.

Lieferumfang & Verpackung

Lieferung je gewähltem Typ und Gebinde. Brandklasse und Länge sind Teil der Typenbezeichnung.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiterdurchmesser = 0,56 mm
• Leiternennquerschnitt = 0,25 mm²
• AWG-Größe = 23
• Leiter-Klasse = Kl.1 = eindrähtig
• Ader-Zahl = 8
• Anzahl der Verseilelemente = 4
• Verseilelement = Paare
• Werkstoff der Aderisolation = Polyolefine
• Spezifizierung Aderisolation = Polyethylen (PE)
• Ader-Kennzeichnung = Farbe
• Schirm über Verseilelement = Folie
• Verseilung = Bündel
• Schirm über Verseilung = Geflecht
• Kabel längswasserdicht = nein
• Kabel querwasserdicht = nein
• Geeignet zur Verlegung im Erdreich = nein
• Schutzmantel = ohne
• Mantelmaterial = sonstige
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = orange
• Raucharm nach EN IEC 61034-2 = ja
• Halogenfrei nach EN IEC 60754-2 = ja
• Brandverhalten nach EN 13501-6: Klasse = Eca
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Außendurchmesser ca. = 7,3 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 30 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = 0..50 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -20..60 °C
• Kategorie = 7
• NVP-Wert = 79 %
