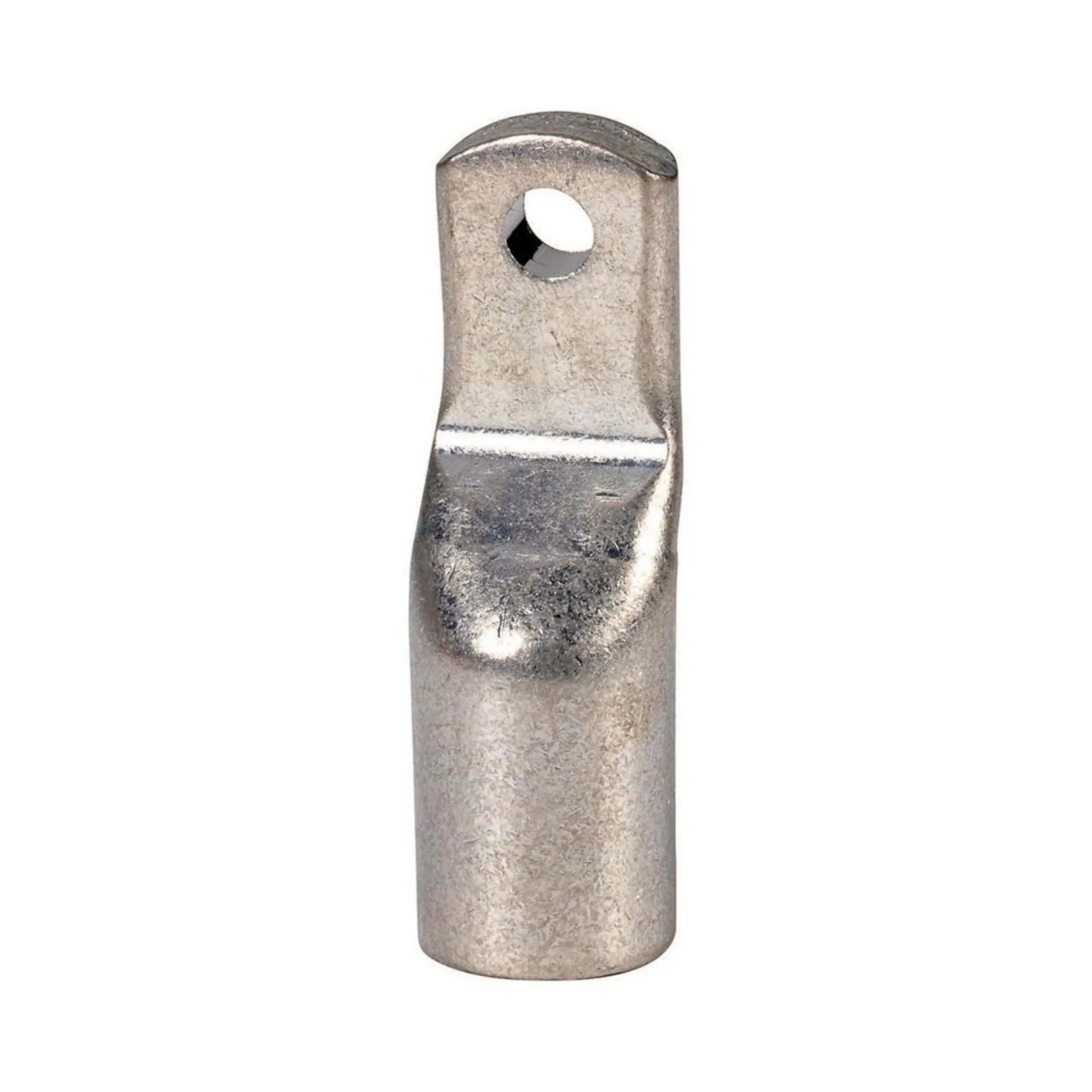

Presskabelschuh schmale Ausführung 180°, 95–300 mm²

An Leistungsschaltern und Lasttrennern liegen die Anschlussfahnen der Pole eng beieinander. Ein Kabelschuh mit normaler Flanschbreite überdeckt dann die Luftstrecke zum Nachbarpol. Diese schmale Ausführung hält die Fahne so knapp wie möglich und passt damit in Anschlussräume, in denen der Standardkabelschuh nicht mehr sauber montierbar ist.

Nutzen

• Schmale Fahne – gedacht für dicht nebeneinanderliegende Anschlusspunkte in Schaltgeräten.
• Verzinnte Oberfläche schützt die Auflagefläche und hält den Übergangswiderstand stabil.
• Gerade Ausführung mit 180°, der Leiter wird fluchtend an den Anschlusspunkt herangeführt.
• Eine Befestigungsbohrung, damit auf jedem Standard-Anschlussbolzen montierbar.
• Deckt mit 95 bis 300 mm² die typischen Hauptleiterquerschnitte einer Einspeisung ab.

Anwendung

Der Kabelschuh sitzt an Einspeisungen, Hauptverteilungen, Trafoanschlüssen und an den Klemmenkästen großer Motoren. Der Leiter wird auf Rohrlänge abisoliert, vollständig bis zum Anschlag eingeführt und mit hydraulischem oder Akku-Presswerkzeug verpresst; Pressform und Anzahl der Pressungen ergeben sich aus dem Querschnitt. Prüfen Sie vor der Bestellung zwei Maße gegen die Anschlussstelle: den Durchmesser der Befestigungsbohrung und die Fahnenbreite, denn genau daraus ergibt sich, ob der Kabelschuh zwischen die benachbarten Pole passt. Die Ausführung ist für Kupferleiter bestimmt; auf Aluminium gehören Al- oder Übergangskabelschuhe. Eine Kennfarbe ist nicht vorhanden, die Zuordnung von Querschnitt und Pressform erfolgt daher über die Prägung am Kabelschuh.

Lieferumfang

Geliefert werden Presskabelschuhe als Einzelstück oder in der Verkaufseinheit. Querschnitt und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 95 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
