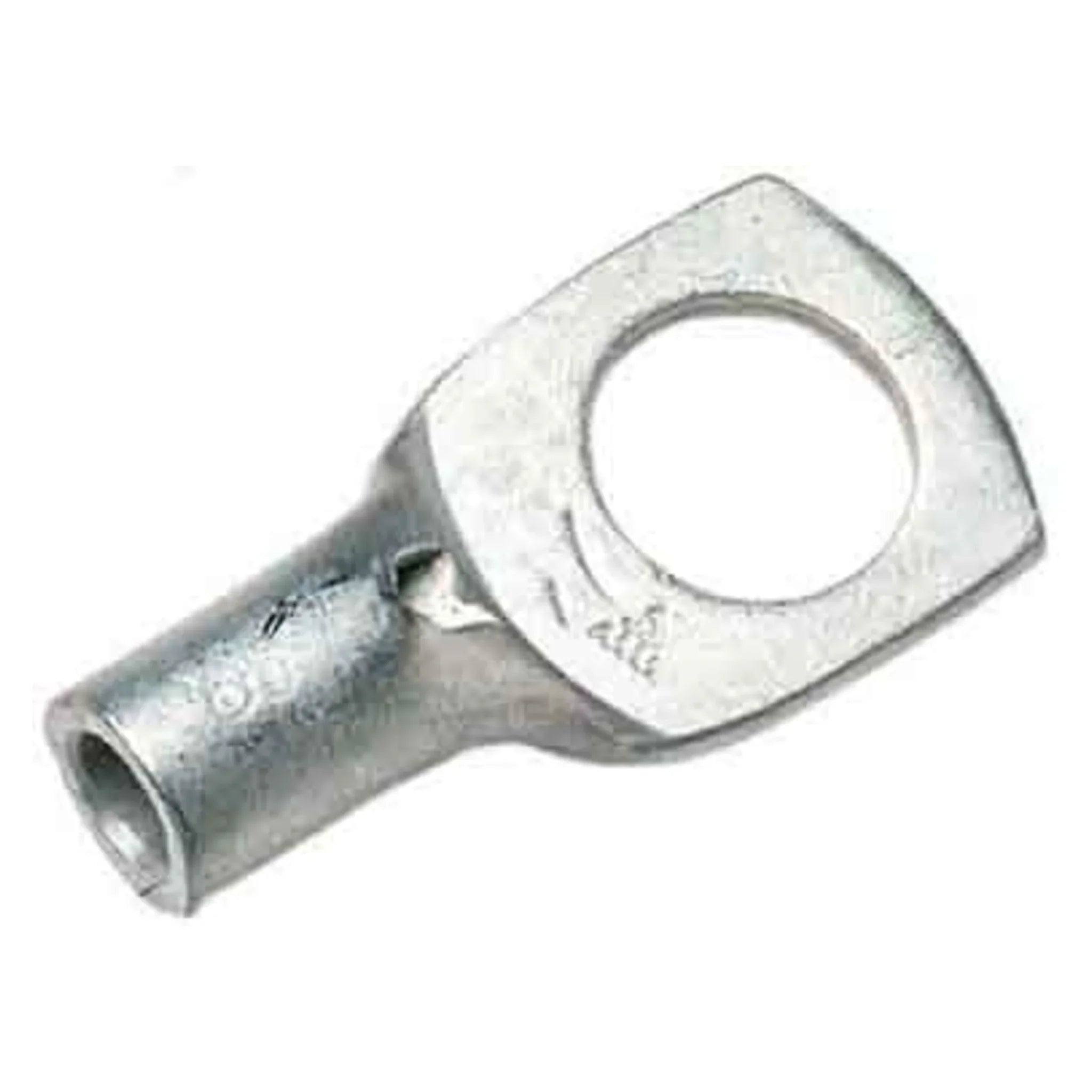

Rohrkabelschuh Ringform gerade, M5–M12, 10–95 mm²

Der Rohrkabelschuh besteht aus dickwandigem Kupferrohr und bietet dadurch eine große Kontaktfläche zum Leiter. Die geschlossene Ringform mit gerader Anschlussfahne legt sich flach auf Sammelschiene oder Geräteklemme, das Sichtloch zeigt beim Bestücken, ob der Leiter bis zum Anschlag eingeschoben ist.

Nutzen

• Dickwandiger Rohrschaft nimmt hohe Presskräfte auf und ergibt eine gasdichte Kontaktzone.
• Sichtloch macht die Einschubtiefe des Leiters vor dem Verpressen kontrollierbar.
• Geschlossene Ringform bleibt unter der Klemmschraube auch bei Erschütterung sicher in Position.
• Gerade Anschlussfahne mit 180°-Auflage passt auf flache Schienen- und Geräteanschlüsse.
• Bolzenmaße von M5 bis M12 aus einer Reihe, breite Flanschausführung für stabile Auflage.

Anwendung

Der Kabelschuh wird am Ende von Kupferkabeln in Verteilungen, Schaltanlagen und Maschinenanschlüssen eingesetzt. Wählen Sie zuerst den Nennquerschnitt zwischen 10 und 95 mm² und danach das Bolzenmaß passend zum Anschlusspunkt. Verpresst wird mit einer hydraulischen oder mechanischen Presse und dem Presseinsatz, den die Herstellertabelle für den jeweiligen Querschnitt vorgibt; Sechskant- und Kerbpressung sind bei Rohrkabelschuhen die üblichen Verfahren. Isolieren Sie den Leiter genau auf die Schaftlänge ab, schieben Sie ihn bis zum Sichtloch ein und setzen Sie die vorgeschriebene Anzahl Pressungen. Da der Kabelschuh unisoliert ist, decken Sie die Presszone anschließend mit Schrumpfschlauch oder Isolierkappe ab, wenn die Anschlussstelle berührbar bleibt.

Lieferumfang

Geliefert werden die Rohrkabelschuhe als Einzelstücke. Die Verpackungseinheit richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Farbe der Isolation = sonstige
• Mit Sichtloch = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 10 mm²
• AWG-Größe = 8
