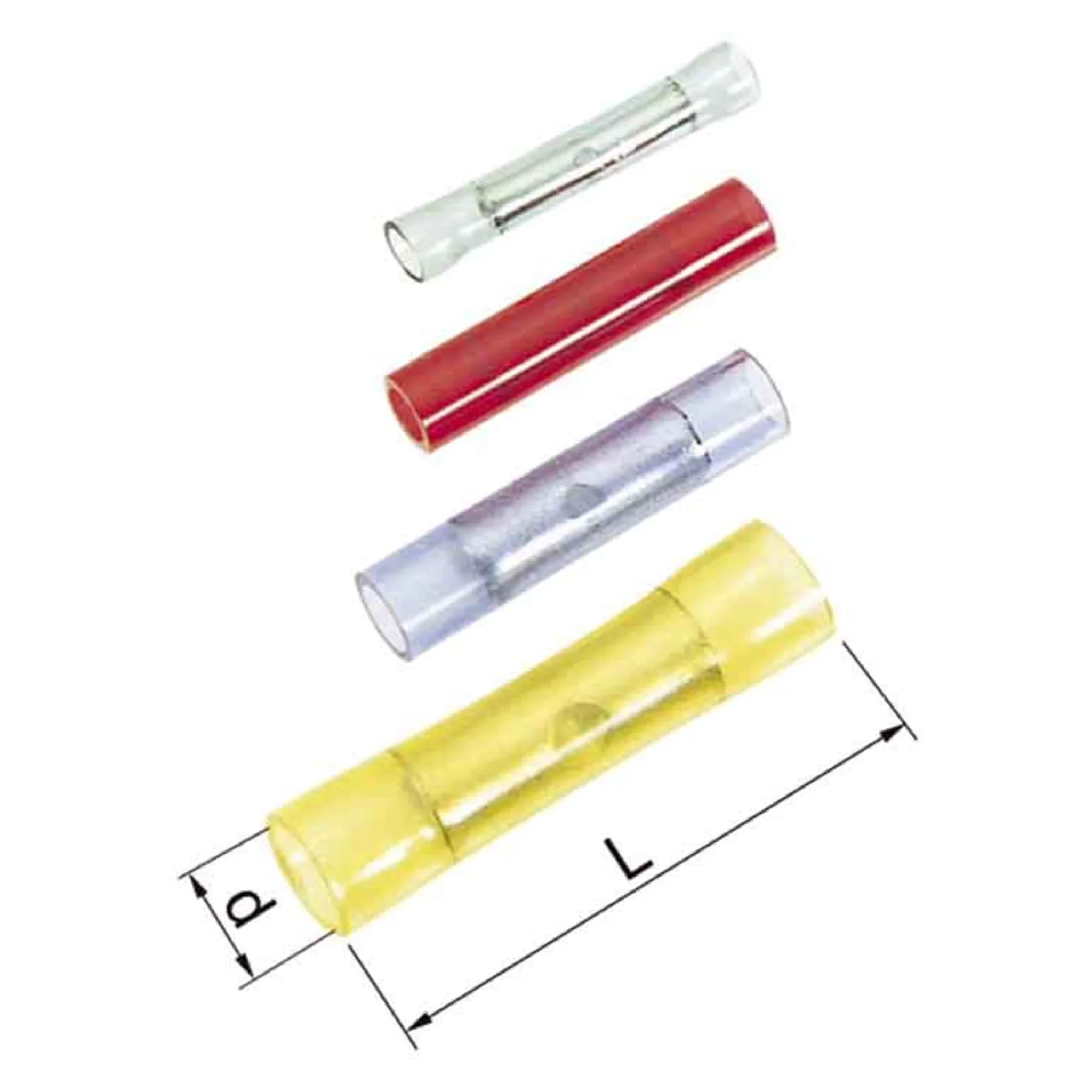

Stoßverbinder isoliert Polyethylen (PE), 0,75–6 mm²

Der Stoßverbinder setzt zwei Leiterenden stumpf gegeneinander und verbindet sie in einer gemeinsamen Presshülse. Die Isolation aus Polyethylen ist bereits aufgebracht, sodass nach dem Verpressen weder Schrumpfschlauch noch Isolierband erforderlich ist — die Verbindung ist mit einem Arbeitsgang fertig.

Nutzen

• Werkseitig isoliert mit Polyethylen (PE) — kein zusätzlicher Isolierschritt nach dem Pressen.
• Kurze Hülsenform: geringe Baulänge, dadurch auch in engen Kabelkanälen und Dosen unterzubringen.
• Normalausführung ohne Mittelsteg, der Leiter lässt sich frei bis zur gewünschten Tiefe einschieben.
• Ausgelegt für Rundleiter und für Spannungen bis 230/380 V.
• Vier Querschnittsbereiche von 0,25 bis 6 mm² decken die üblichen Anschlussleitungen ab.

Anwendung

Der Verbinder wird zum Verlängern und Reparieren von Leitungen eingesetzt, etwa an beschädigten Geräteanschlussleitungen, in der Instandhaltung und im Anlagenbau. Beide Leiterenden werden gleich lang abisoliert, gegenüberliegend eingeführt und jede Seite einzeln mit einer Presszange für isolierte Verbinder verpresst; ohne Mittelsteg müssen Sie die Einstecktiefe selbst kontrollieren, damit sich die Leiterenden in der Hülsenmitte treffen. Achten Sie darauf, dass Querschnittsbereich und Pressprofil zusammenpassen — die Farbe der Isolierhülse ist bei Stoßverbindern die übliche Kennzeichnung des Bereichs. Für massive Leiter und für Flachleiter ist diese Reihe nicht freigegeben, ebenso wenig für Lackdraht. Eine Zugentlastung ersetzt die Verbindung nicht.

Lieferumfang

Geliefert als Verpackungseinheit. Querschnittsbereich, Farbe der Isolierhülse und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Nennquerschnitt = 0,25..0,75 mm²
• Ausführung = Normalausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Isolation = Polyethylen (PE)
• Spannungsreihe = bis 230/380 V
• Art der Verbindung = Stoßverbinder
• Ölstopp/Mittelsteg = nein
