METRALINE Spannungsprüfer VT LED / VT LCD / VC SENSE

Zweipolige Spannungsprüfer METRALINE bis 1000 V AC / 1500 V DC mit RCD-Auslösetest oder Strommessung bis 200 A: Zweipolige Spannungsprüfer der Serie METRALINE von Gossen Metrawatt für die normkonforme Spannungs-, Durchgangs- und Polaritätsprüfung. Die Ausführungen VT LED und VT LCD prüfen 12–1000 V AC / 12–1500 V DC mit RCD-Auslösetest; VC SENSE und VC SENSE D sind Strom-Spannungs-Prüfgeräte mit induktiver Strommessung bis 200 A.

Warum dieses Produkt

• Ausführungen – VT LED (M611G) mit LED-Anzeige, VT LCD (M611H) mit beleuchteter LCD-Anzeige, VC SENSE (M611L) mit 7-Segment-Anzeige und Strommessung AC, VC SENSE D (M611U) mit Strommessung AC/DC; Übersicht unter Varianten.
• Spannungsmessbereich – VT LED und VT LCD: 12–1000 V AC / 12–1500 V DC, Frequenzbereich 16,7–950 Hz; VC SENSE und VC SENSE D: 1–1000 V AC TRMS, 1–1500 V DC.
• Strommessung – VC SENSE: induktiv 0,1–200 A AC, 40–65 Hz, Öffnung der Stromgabel 14 mm; VC SENSE D: 0,1–200 A AC/DC, Öffnung der Stromgabel 19 mm.
• Prüffunktionen – Durchgangsprüfung mit optischer und akustischer Anzeige, Drehfeldanzeige und einpolige Phasenprüfung bei allen Ausführungen; Polaritätsanzeige bei VT LED, VT LCD und VC SENSE; Widerstandsmessung, Frequenzmessung und Diodentest bei VT LCD, VC SENSE und VC SENSE D; berührungslose und einpolige Spannungsmessung > 90 V bis 1000 V L-L bei VC SENSE und VC SENSE D, Kabelbrucherkennung bei VC SENSE D.
• RCD-Auslösetest – VT LED und VT LCD: Auslösetest für 30 mA über zwei Drucktasten; VT LCD zusätzlich mit Automatikmodus für Spannung/Durchgängigkeit.
• Sicherheit und Rückmeldung – Vibration bei Spannung, Taschenlampenlicht bzw. Messstellenbeleuchtung und Prüfspitzenschutz bei allen Ausführungen; VT LED und VT LCD mit schraubbarer Prüfspitzenkappe und Prüfspitzenverlängerung, Gehäusestruktur mit Gummipolstern und Einhandbedienung durch Verbindung der Prüfspitzen; VC SENSE und VC SENSE D mit Vibrationsmotor und Schallgeber.
• Messkategorie und Schutzart – CAT III 1000 V / CAT IV 600 V bei allen Ausführungen, VC SENSE D zusätzlich CAT II 1000 V; IP 64 und GS 38 bei VT LED, VT LCD und VC SENSE.
• Energieversorgung – Batteriebetrieb; VT LED, VT LCD und VC SENSE D mit zwei Batterien 1,5 V AAA im Lieferumfang.

Einsatzbereiche

Die METRALINE Spannungsprüfer dienen der normkonformen Feststellung von Spannung bzw. Spannungsfreiheit sowie der Durchgangs- und Polaritätsprüfung an Niederspannungsanlagen. VT LED und VT LCD sind nach DIN EN IEC 61243-3 gebaut und TÜV-zertifiziert, warnen bei gefährlicher Spannung über 50 V AC bzw. 120 V DC, zeigen die Polarität automatisch an, ermitteln die Drehfeldrichtung in Drehstromnetzen und lösen RCDs (FI-Schutzschalter) gezielt aus; die Einhandprüfung an Schutzkontaktsteckdosen ist über die verbundenen Prüfspitzen möglich, das Gerät schaltet automatisch ein und aus (Messbetrieb 30 s an, 240 s aus). VT LCD zeigt zusätzlich die Frequenz an, misst Widerstände und die Vorwärtsspannung von Dioden und bietet eine Hold-Funktion. VC SENSE und VC SENSE D ergänzen die Spannungsprüfung um die induktive Strommessung in der Gabel sowie die berührungslose und einpolige Spannungsmessung; VC SENSE D misst Strom auch bei DC, erkennt Kabelbrüche und ist durch die sehr schmale Messgabel vielseitig einsetzbar. Bei VC SENSE lassen sich die Prüfspitzen mit 19 mm Spitzenabstand an der Gabel fixieren, passend für die Steckdosenprüfung; das Gerät ist nach DIN EN 61243-3 und DIN EN 61010-1 gebaut. Arbeiten an elektrischen Anlagen sind Elektrofachkräften vorbehalten.

Varianten im Überblick

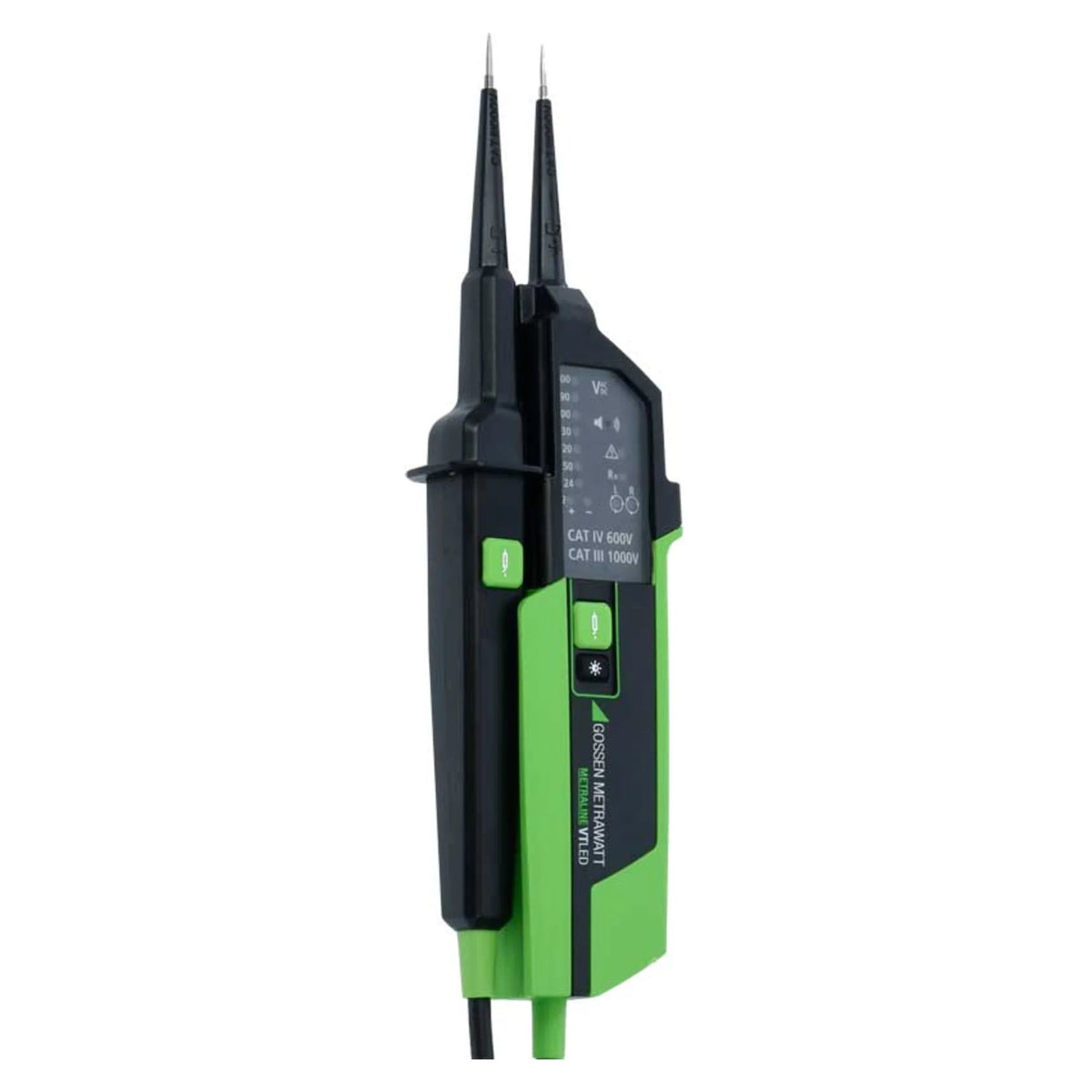

• VT LED, 12–1000 V (M611G) – Zweipoliger Spannungsprüfer mit LED-Anzeige für definierte Spannungsbereiche; 12–1000 V AC / 12–1500 V DC, 16,7–950 Hz; Polaritätsanzeige, Durchgangsprüfung, einpolige Phasenprüfung, Drehfeldanzeige, RCD-Auslösetest für 30 mA über zwei Drucktasten, Taschenlampenlicht, Vibration bei Spannung; Messkategorie CAT III 1000 V AC / 1500 V DC, CAT IV 600 V; IP 64, GS 38; Prüfspitzenkappe und Prüfspitzenverlängerung schraubbar; schlagfestes Gehäuse, automatisches Ein- und Ausschalten.

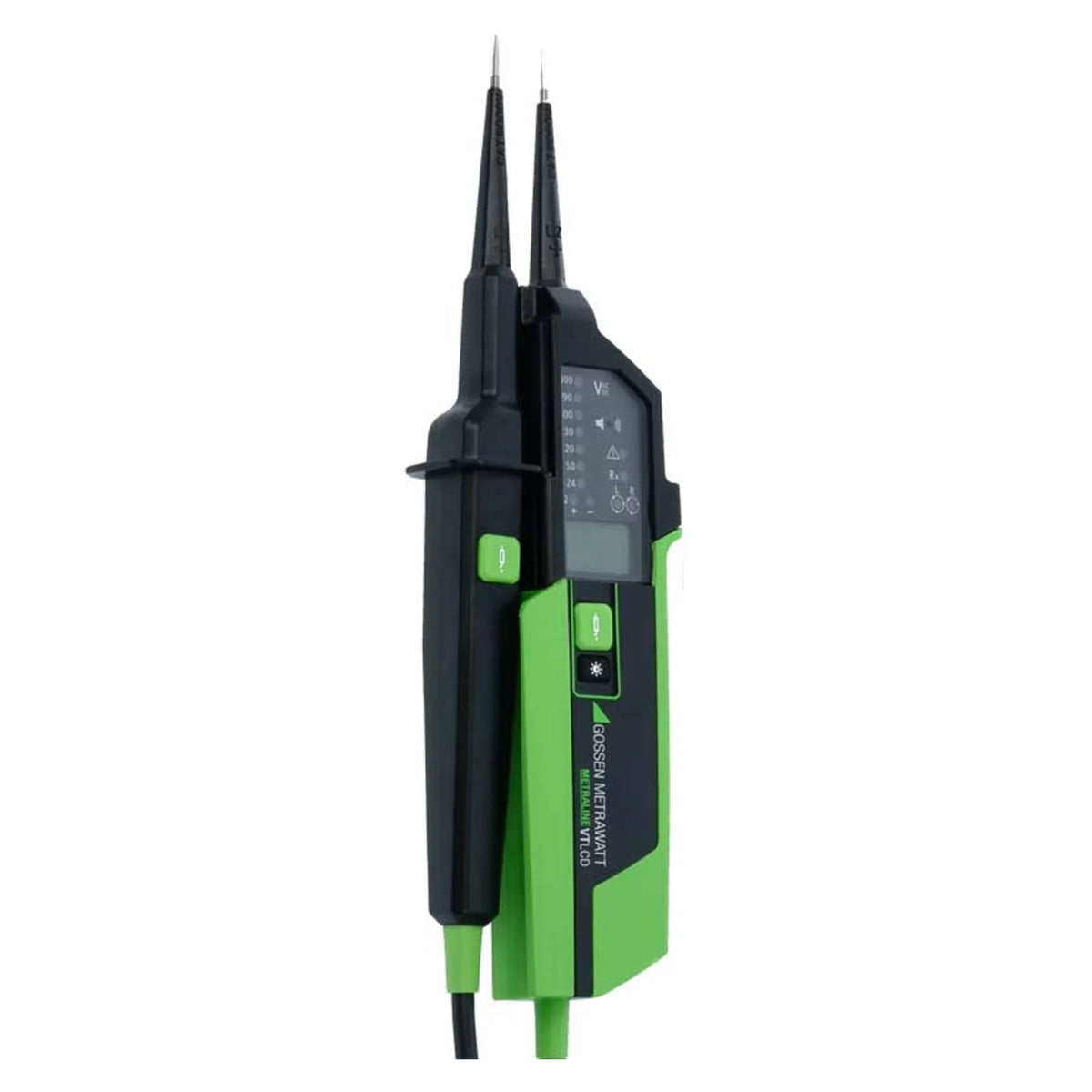

• VT LCD, 12–1500 V (M611H) – Wie VT LED, zusätzlich LCD-Anzeige mit Hintergrundbeleuchtung (3-Digit), Automatikmodus für Spannung/Durchgängigkeit, Frequenzmessung, Widerstandsmessung, Diodentest mit Vorwärtsspannungsanzeige, TRMS-Messung und Hold-Funktion; Display-Spannungsbereich 0,5–1000 V AC / 0,5–1500 V DC; Messkategorie CAT III 1000 V AC / 1500 V DC, CAT IV 600 V; IP 64, GS 38.

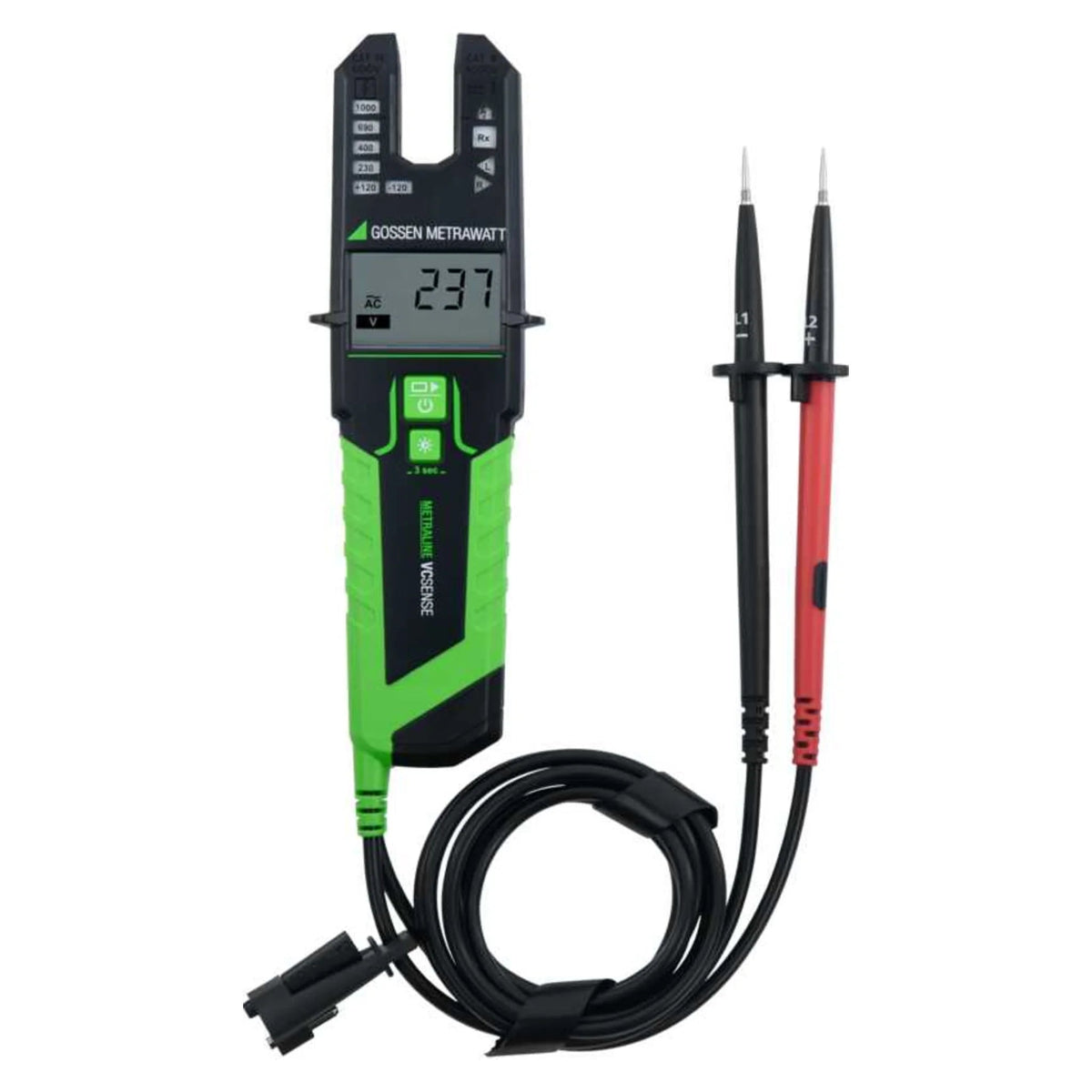

• VC Sense, Strom-Spannungs-Prüfgerät mit 7-Segment-Anzeige (M611L) – Strom-Spannungs-Prüfgerät mit beleuchteter 4-Digit-7-Segment-Anzeige und LED-Kette in der Gabel; Spannung 1–1000 V AC TRMS, 1–1500 V DC; induktive Strommessung 0,1–200 A AC, 40–65 Hz, Öffnung der Stromgabel 14 mm; berührungslose und einpolige Spannungsmessung > 90 V bis 1000 V L-L; Widerstandsmessung 0–100 kΩ, Durchgangsprüfung, Diodenprüfung, Frequenzmessung 0–800 Hz; Vibrationsmotor und Schallgeber; CAT IV 600 V, CAT III 1000 V; IP64; gebaut nach DIN EN 61243-3 und DIN EN 61010-1; Prüfspitzen mit 19 mm Spitzenabstand an der Gabel fixierbar, Aufbewahrung auf der Rückseite; Batterie 2 × 1,5 V AAA.

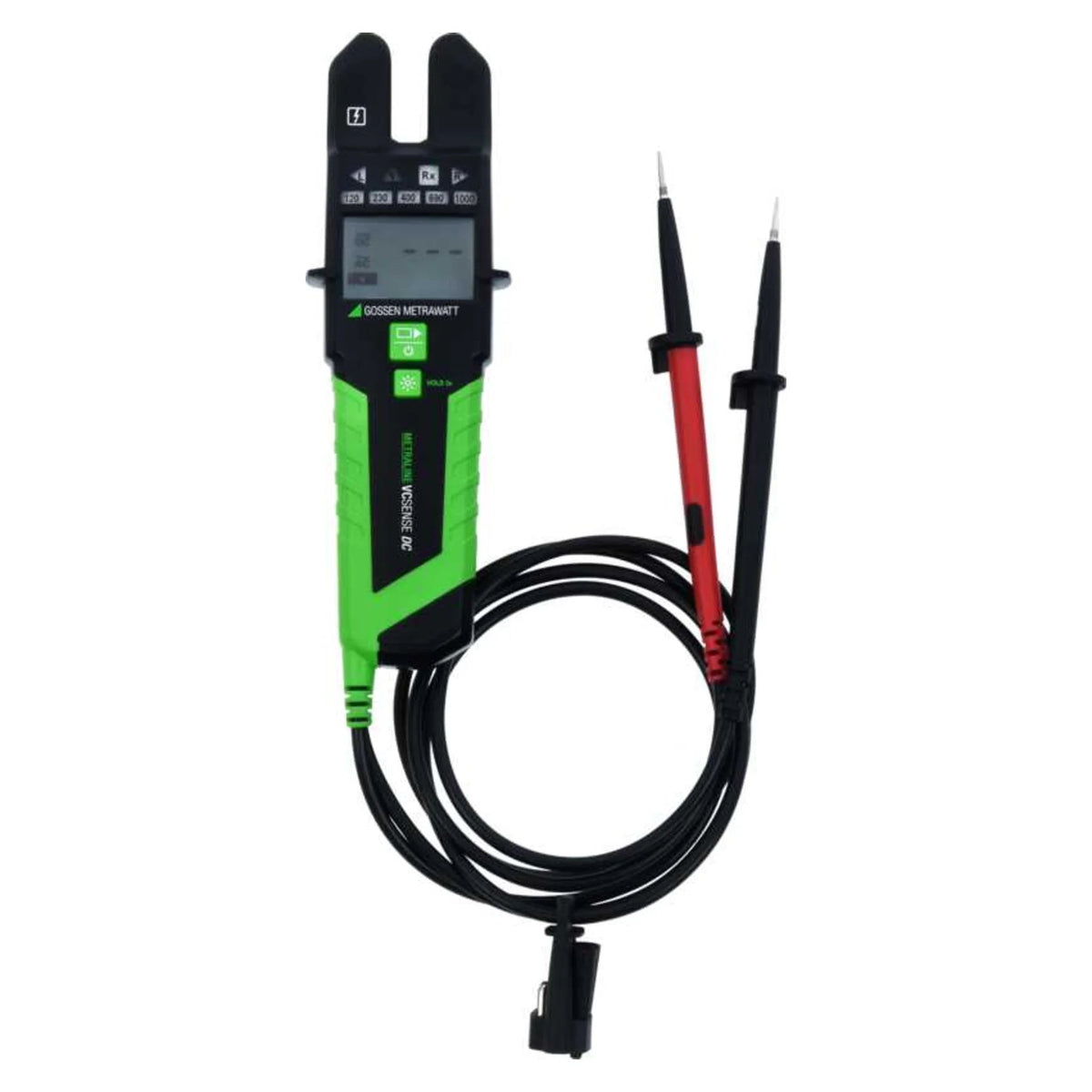

• VC SENSE D, Strom-Spannungs-Prüfgerät AC/DC (M611U) – Strom-Spannungs-Prüfgerät für AC- und DC-Messung; Spannung 1–1000 V AC TRMS, 1–1500 V DC; Strommessung 0,1–200 A AC/DC, Öffnung der Stromgabel 19 mm, sehr schmale Messgabel; berührungslose und einpolige Spannungsmessung > 90 V bis 1000 V L-L; einpolige Phasenprüfung, zweipolige Drehfeldrichtungsbestimmung, Widerstandsmessung 0–100 kΩ, Durchgangsprüfung, Diodenprüfung, Frequenzmessung 0–800 Hz, Kabelbrucherkennung; Vibrationsmotor und Schallgeber; CAT IV 600 V, CAT III 1000 V, CAT II 1000 V.

• Prüfart = 2-polig
• Spannungsanzeige = LED
• Spannungsmessbereich = 12..1000 V
• Drehfeldrichtungsanzeige = ja
• Durchgangsprüfung = ja
• Durchgangsanzeige = optisch/akustisch
• Widerstandsmessbereich = 0..1999 kOhm
• Prüfspitzenschutz = ja
• Messstellenbeleuchtung = ja
• Stromversorgung = Batterie
• Messkreiskategorie = CAT III
