Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

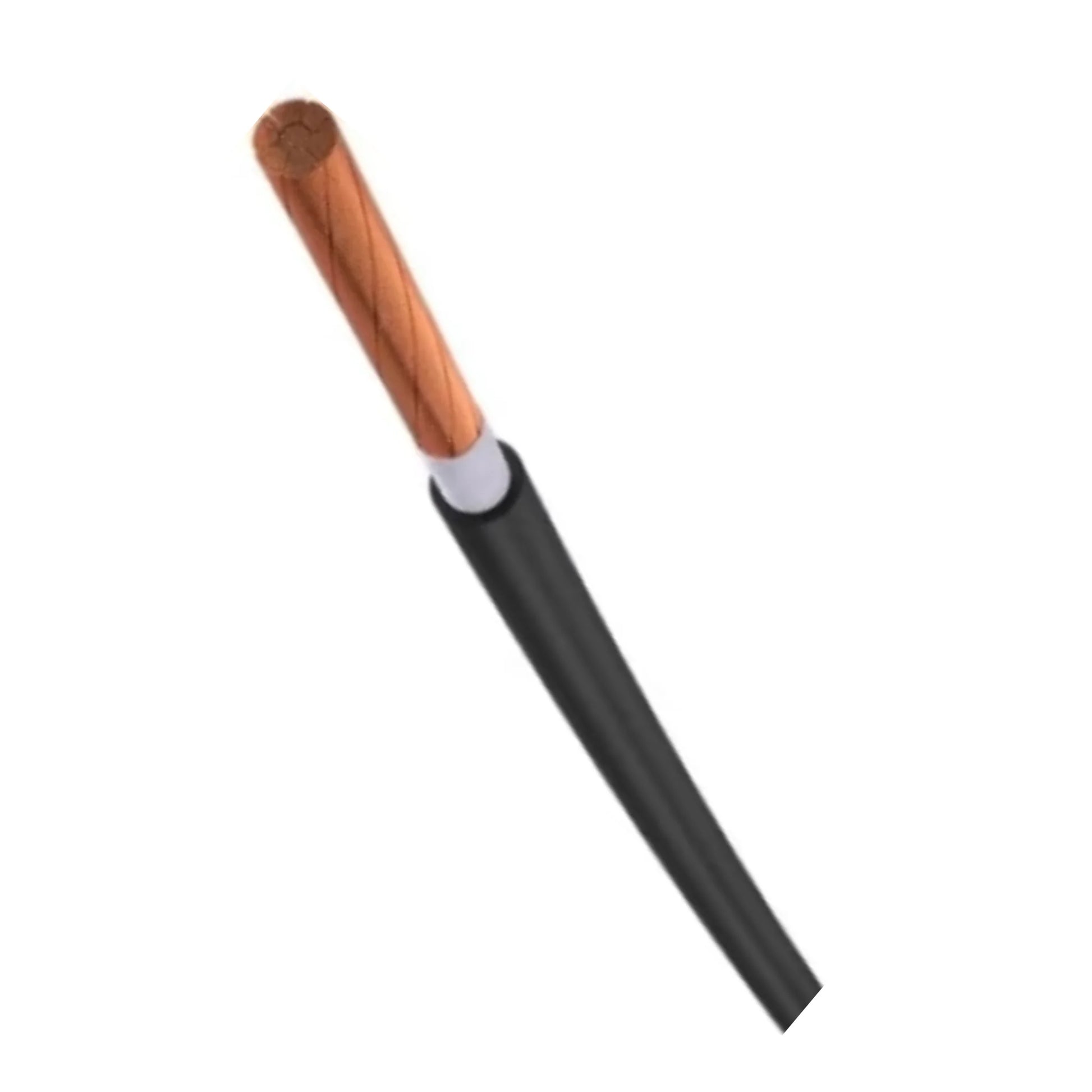

H01N2 - D von Diverse bei Kabelkaufhaus - - H01N2-D 10 Ri. 50 - Schweißleitung

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H01N2-D

Typ: Schweißleitung

Artikelnummer: H01N2-D 10 Tr.500

€2,81 EUR

€2,81 EUR ~~€2,67 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 05. Jun 26 - 09. Jun 26

Verfügbar auf Lager (905)

Leiternennquerschnitt (metrisch): 10 mm²

10 mm² 16 mm² 25 mm² 35 mm² 50 mm² 70 mm² 95 mm² 120 mm²

Verpackungsgröße: 1 m

1 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Nutzen

Schweißleitung mit sehr flexibler, feindrähtiger Kupferlitze für leichtes Handling bei bewegtem Einsatz.
Robuste Gummi-Isolation sorgt für hohe Beständigkeit gegen mechanische Beanspruchung im Werkstatt- und Baustellenalltag.
Geeignet für hohe Schweißströme durch großen Leiterquerschnitt und geringe elektrische Verluste.
Gute Wärme- und Alterungsbeständigkeit für zuverlässigen Betrieb auch bei anspruchsvollen Bedingungen.
Hohe Betriebssicherheit durch widerstandsfähigen Mantelaufbau und praxisgerechte Flexibilität.

Anwendung

Als Anschlussleitung zwischen Schweißgerät und Elektrodenhalter bzw. Werkstück beim Lichtbogenschweißen.
Für den mobilen Einsatz in Werkstätten, Montage, Stahlbau und auf Baustellen.
Geeignet für häufige Bewegung, Biegen und Rollen im täglichen Schweißbetrieb.
Einsetzbar in trockenen und feuchten Umgebungen (Temperaturbereich beachten).
Typische Anwendungen: Elektrodenschweißen, Schutzgasschweißen, Reparatur- und Montagearbeiten.

Technische Kabeldaten

Leiternennquerschnitt = 10 mm²
Leiter-Klasse = Kl.D = normale Flexibilität
Ader-Zahl = 1
Werkstoff der Aderisolation = Gummi
Mit Schutzleiter = nein
Mantelmaterial = Gummi
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Außendurchmesser ca. = 10 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 120 mm
Zul. Kabelaußentemperatur bei Montage/Handling = -25..80 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
Nennspannung U0 = 100 V
Nennspannung U = 100 V
Max. Zugfestigkeit während der Verlegung = 5 kN
Gewicht = 430 kg/km
