Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

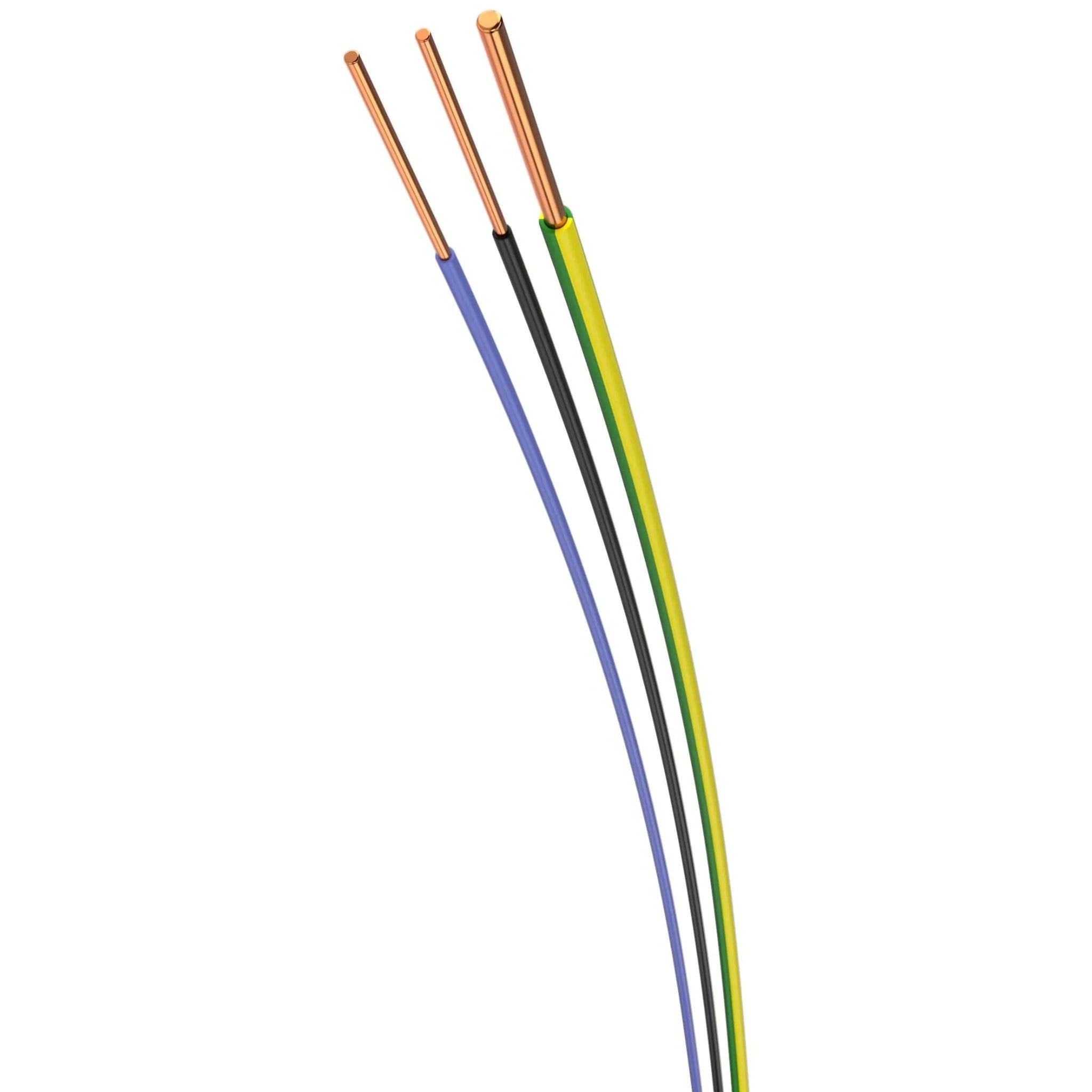

H07V-U Aderleitung eindrähtig 450/750 V, Querschnitte 1,5 bis 10 mm²

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

H07V-U

Typ: Aderleitung

Artikelnummer: H07V-U 1,5 br Eca Fol100

€40,91

€40,91 ~~€26,22~~

€0,41Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 24.10.

Kabelbeschreibung

Auf einen Blick

Die Standard-Aderleitung für die feste Verdrahtung in Gebäuden und Verteilern: eindrähtiger Kupferleiter, PVC-isoliert, 450/750 V nach VDE 0281 – überall dort, wo die Leitung im Rohr, im Kanal oder im Schaltschrank sauber in Form bleiben soll.

Warum dieses Produkt

Normgerecht – harmonisierte Aderleitung nach VDE 0281, Bemessungsspannung 450/750 V
Formstabil verdrahten – eindrähtiger Leiter (Kennbuchstabe U) hält die Biegung im Kanal und Verteiler
Für jeden Stromkreis der Querschnitt – 1,5 / 2,5 / 4 / 6 / 10 mm² ab Lager
12 Adernfarben – sauber getrennte Stromkreise und normgerechte Kennzeichnung
Brandklasse Eca – CPR-Klassifizierung in jeder Variante (siehe Artikelbezeichnung)
Gebinde nach Bedarf – Folie/Ring 100 m für die Baustelle, Spule/Trommel 500 m für die Serienverdrahtung

Einsatzbereiche

In trockenen Räumen: in Rohren auf und unter Putz, in geschlossenen Installationskanälen, in Geräten, Schaltanlagen und Verteilern sowie bei geschützter Verlegung in und an Leuchten. Auch in und an elektronischen Betriebsmitteln in Starkstromanlagen zum Messen, Steuern und Regeln. Nicht zulässig: die unmittelbare Verlegung unter Putz. Max. Betriebstemperatur 70 °C.

Technische Daten

Merkmal	Spezifikation
Typ	H07V-U
Norm	VDE 0281
Bemessungsspannung U₀/U	450/750 V
Leiter	eindrähtig (Kennbuchstabe U)
Isolierung	PVC
Max. Betriebstemperatur	70 °C
Brandklasse (CPR)	Eca
Querschnitte	1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm²
Farben	braun, dbl, grau, grün, grün/gelb, hellblau, orange, rosa, rot, schwarz, vio, weiß
Gebinde (VPE)	Folie 100 m, Ring 100 m, Spule 500 m, Trommel 500 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

H = harmonisierte Leitung · 07 = 450/750 V · V = PVC-Isolierung · U = eindrähtiger Leiter. Grün/gelbe Adern sind ausschließlich als Schutzleiter zu verwenden.

Für wen ist dieses Produkt gemacht

Elektroinstallateure in der Gebäudeinstallation (Rohr- und Kanalverlegung), Schaltschrank- und Verteilerbauer, Zählerplatz-Verdrahtung, Betriebselektriker in der Instandhaltung.

Lieferumfang & Verpackung

Lieferung als gewähltes Gebinde: Folie 100 m, Ring 100 m, Spule 500 m oder Trommel 500 m.

Technische Kabeldaten

Leiternennquerschnitt = 1,5 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Leiter-Material = Kupfer
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Ader-Farbe = braun
Außendurchmesser ca. = 2,8 mm
Nennspannung U = 750 V
Nennspannung U0 = 450 V
Raucharm nach EN IEC 61034-2 = nein
Brandverhalten nach EN 13501-6: Klasse = Eca
Ölbeständig nach EN IEC 60811-404 = nein
Kältebeständig nach EN 60811-504+505+506 = nein

Rechtliches & Verantwortlicher

Dieser Artikel wird von verschiedenen Markenherstellern geliefert; der konkrete Hersteller kann nicht vorab bestimmt werden. Mögliche Hersteller:

Prysmian Kabel und Systeme GmbH
Alt-Moabit 91D, 10559 Berlin
Tel. +49 (0) 30 3675 40 · kontakt@prysmian.com

NKT GmbH & Co. KG
Düsseldorfer Straße 400 (im Chempark), 51061 Köln
Tel. +49 221 6760 · info@nkt.com

Norbert Kordes Kabel und Leitungen GmbH u. Co. KG
Bleichstraße 63, 37170 Uslar-Sohlingen
Tel. +49(0)5571.9205-0 · info@norbertkordes.de

Waskönig+Walter Kabel-Werk GmbH u. Co. KG
Ostermoorstraße 77, 26683 Saterland
Tel. +49 4498 88-0 · info@waskoenig.de

XBK-Kabel Xaver Bechold GmbH
Unterdorf 101, 78628 Rottweil
Tel. +49 741/254-0 · info@xbk-kabel.de
