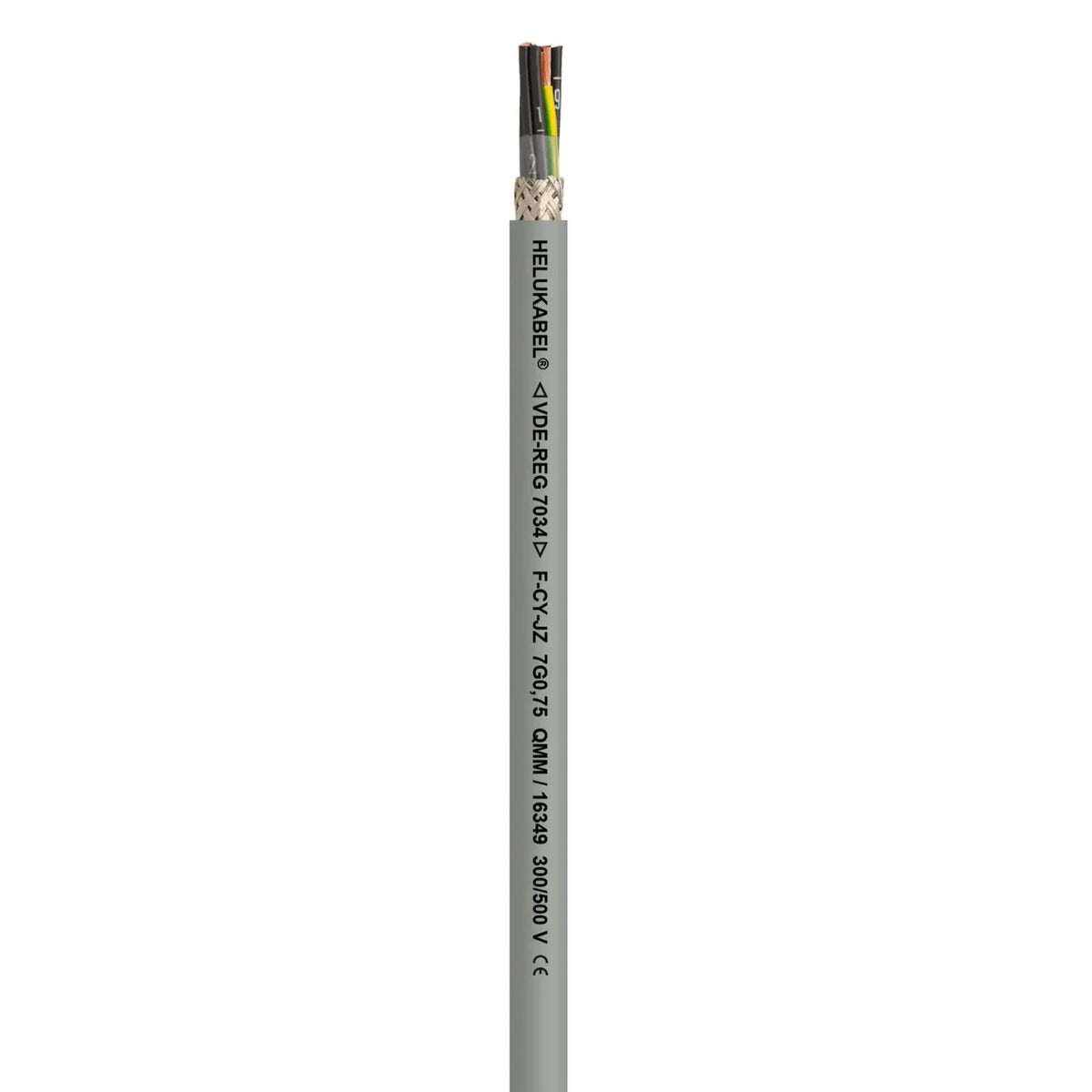

Geschirmte PVC-Steuerleitung für die Signal- und Datenübertragung in der Steuer- und Regeltechnik: Die Helukabel F-CY-JZ ist eine PVC-Steuerleitung mit Geflechtschirm über der Verseilung, feindrähtigen Leitern und mit Ziffern gekennzeichneten Adern. Sie wird als Datenkabel in der Steuer- und Regeltechnik und als Signalleitung in der Elektronik eingesetzt.

Warum dieses Produkt

• 2–61 Adern, 0,5–50 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Lieferform – als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Geflechtschirm über der Verseilung – durch die hohe Abschirmdichte wird eine störfreie Übertragung von Signalen bzw. Impulsen sichergestellt.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• PVC-Mantel, grau – Nennspannung U 500 V.
• Temperaturbereich – max. Betriebstemperatur 80 °C; zulässige Kabelaußentemperatur bei Montage/Handling −10 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser – je nach Aufbau ca. 6–29 mm – Wert der gewählten Variante in den technischen Daten.

Einsatzbereiche

Als Datenkabel in der Steuer- und Regeltechnik, im Werkzeug- und Maschinenbau, in Rechenanlagen sowie als Signalleitung in der Elektronik. Vergleichbare Typen: YSLCY-JZ, Lapp ÖLFLEX CLASSIC 115 CY.

Varianten im Überblick

• 0,5 mm² – 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 25, 30, 36, 40, 50, 61 Adern.
• 0,75 mm² – 3, 4, 5, 6, 7, 8, 10, 12, 18, 21, 25, 32, 34, 36, 50, 61 Adern.
• 1 mm² – 3, 4, 5, 6, 7, 8, 10, 12, 18, 25, 34, 41, 50 Adern.
• 1,5 mm² – 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 18, 21, 25, 35, 41, 50 Adern.
• 2,5 mm² – 3, 4, 5, 7, 12, 18 Adern.
• 4 mm² – 2, 3, 4, 5, 7 Adern.
• 6 mm² – 3, 4, 5, 7 Adern.
• 10 mm² – 4, 5, 7 Adern.
• 16 mm² – 4, 5 Adern.
• 25, 35 und 50 mm² – je 4 Adern.
• Schutzleiter – Typ „JZ“ = mit grün-gelbem Schutzleiter: alle Aufbauten ab 3 Adern mit Schutzleiter; die zweiadrige Variante 1,5 mm² ohne Schutzleiter. Die Schreibweise „x“ in den Artikeltexten (z. B. 3x0,5) ist eine Kurzschreibweise.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

F-CY-JZ: C = Kupfergeflechtschirm, Y = PVC-Mantel, J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern gekennzeichnet.

• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilung = Geflecht
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Ziffern
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 7,1 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -10..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 500 V
