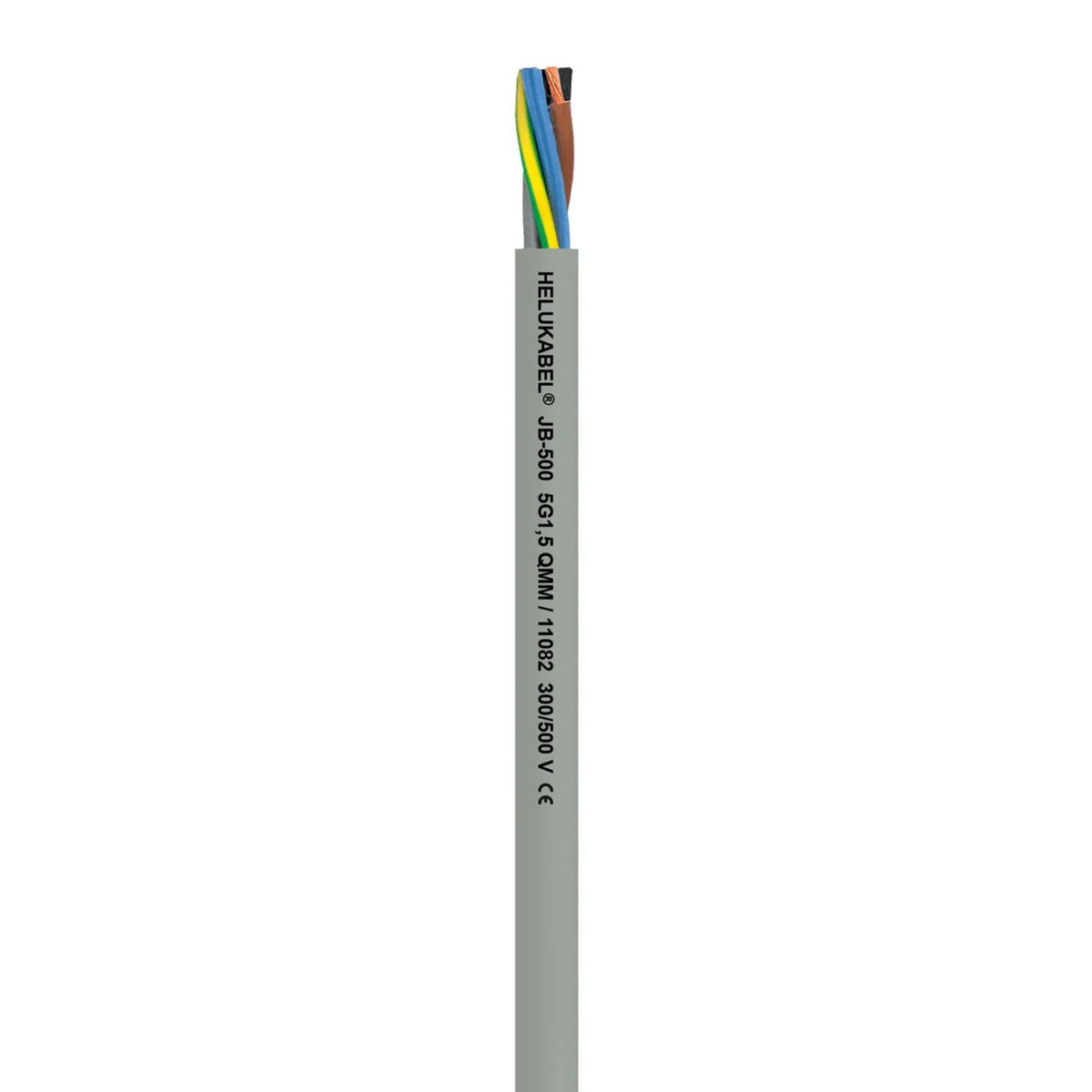

PVC-Steuerleitung mit farbig gekennzeichneten Adern für Maschinen und Förderanlagen: Die Helukabel JB-500 ist eine PVC-Steuerleitung mit feindrähtigen Leitern, farbig gekennzeichneten Adern und grün-gelbem Schutzleiter. Sie dient als Mess-, Kontroll- und Steuerleitung an Werkzeugmaschinen, Fließ- und Montagebändern, Förderanlagen und Fertigungsstraßen.

Warum dieses Produkt

• 3–25 Adern, 0,5–2,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Lieferform – als Meterware, auf Ring oder Trommel – Lieferform je Aufbau unter VPE wählbar.
• Mit grün-gelbem Schutzleiter – alle Aufbauten in G-Ausführung, z. B. 3G0,5.
• Feindrähtiger Leiter Kl. 5 – Aderisolation aus PVC, Adern farbig gekennzeichnet.
• PVC-Mantel, grau – Nennspannung U 500 V.
• Temperaturbereich – zulässige Kabelaußentemperatur bei Montage/Handling −15 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser – je nach Aufbau ca. 5,1–15,4 mm – Wert der gewählten Variante in den technischen Daten.

Einsatzbereiche

Als Mess-, Kontroll- und Steuerleitung für Werkzeugmaschinen, Fließ- und Montagebänder, Förderanlagen und Fertigungsstraßen bei mittlerer mechanischer Beanspruchung. Für feste Verlegung sowie gelegentliche, nicht wiederkehrende Bewegungen in trockenen, feuchten und nassen Räumen. Ohne Schutzleiter im Sortiment: Helukabel OB-500. Vergleichbare Typen: YSLY-JB, Lapp ÖLFLEX CLASSIC 100.

Varianten im Überblick

• 0,5 mm² – 3, 4, 5, 7, 8, 10, 12 Adern.
• 0,75 mm² – 3, 4, 5, 6, 7, 8, 9, 10, 12, 18 Adern.
• 1 mm² – 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 25 Adern.
• 1,5 mm² – 3, 4, 5, 7, 12 Adern.
• 2,5 mm² – 3, 4, 5, 7 Adern.
• Lieferform – nicht jede Lieferform ist bei jedem Aufbau verfügbar – Auswahl unter VPE.

Typbezeichnung erklärt

JB-500: J = mit grün-gelbem Schutzleiter, B = Adern farbig (bunt) gekennzeichnet, 500 entspricht der Nennspannung U 500 V. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

• Leiternennquerschnitt = 0,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Farbe
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = nein
• Außendurchmesser ca. = 5,1 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U = 500 V
